RFID prístupový systém/videozvonček - bytové tablo ZONEWAY ZW-618-D

Kvalitné kovové zbernicové 2D (2 žilové) osemtlačidlové bytové tablo videozvončeka s RFID čítačkou a nočným videním (IR prísvitom) a podsvietenými tlačidlami. Vďaka možnosti pripojenia na elektronický zámok priamo z ovládacej jednotky (monitora) môžete rovno zvoniacemu odomknúť. Odomknutie je možné aj cez P2P mobilnú aplikáciu, z každého bytu (majiteľa/nájomníka) zvlášť. Pripojenie elektrického zámku (12V DC) sa vykonáva k vonkajšej jednotke zvončeka.

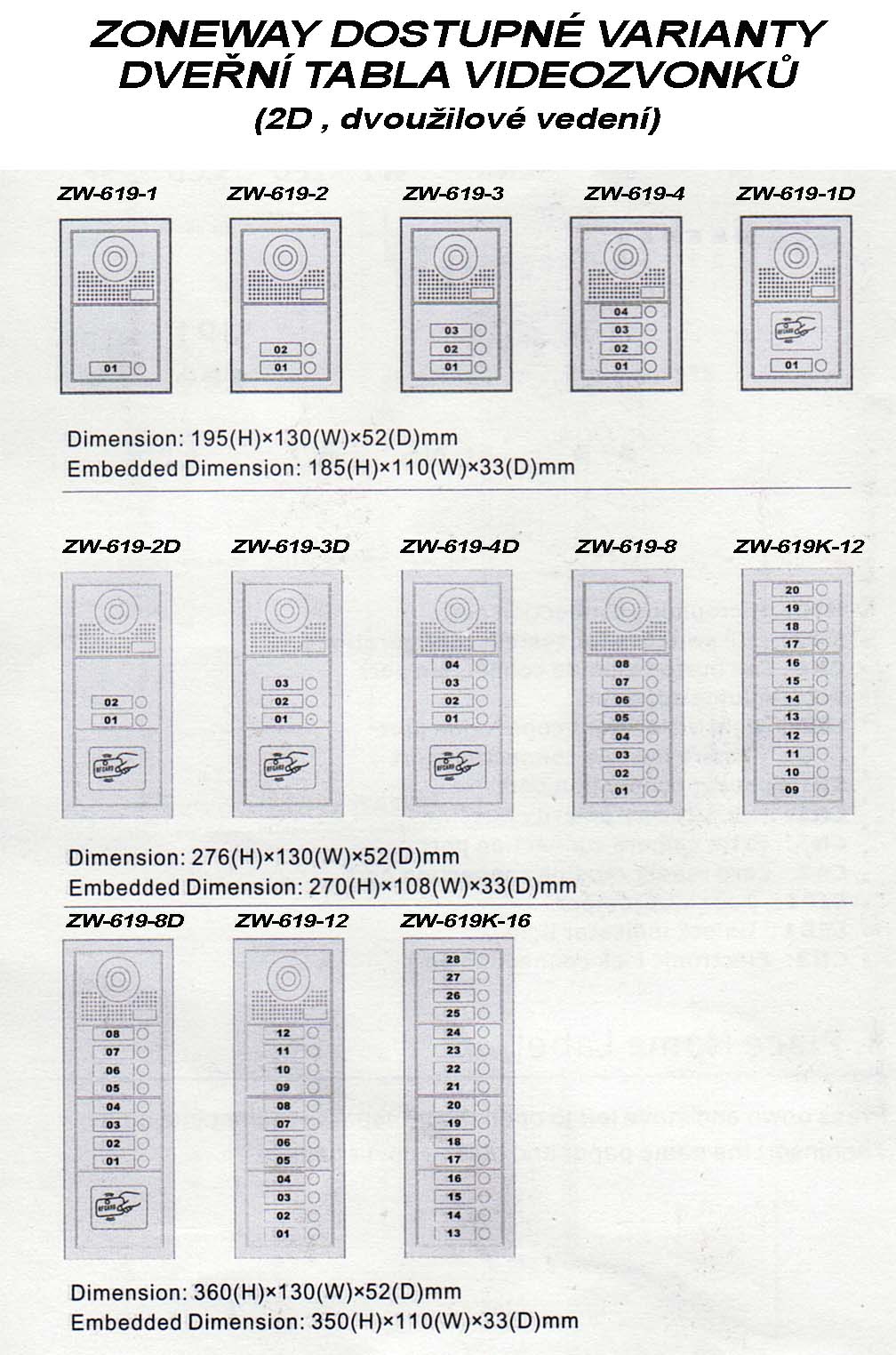

Bytové tabla je možné dodať/rozširovať vo variáciách uvedených nižšie, prípadne s rozširujúcim tlačidlovým modulom ZW-619-16.

RFID nastavenie v návode pre RFID na stiahnutie TU

Modely videozvončekov, videotelefónov ZONEWAY série ZW-619-xx je možné montovať aj pre čiastočnú povrchovú montáž (súčasťou je nerezová strieška). Odporúčame pri čiastočne povrchovej montáži utesniť okolo tela napríklad neutrálnym silikónom.

Parametre:

• 8 tlačidlová dverná stanica s podsvietenými tlačidlami a RFID čítačkou
• kapacita RFID čítačky je 2000 čipov, typ EM, 125kHz, máme v ponuke, nastavenie popísané v kapitole 10 TU
• D kamera s nočným videním (IR LED)
• vodotesná a odolná proti vandalom z nerezovej ocele/hliníkovej zliatiny
• 1,0MPx / f=3,6 mm objektív, nastaviteľná poloha/smer
• 2vodičové zbernicové pripojenie,
• rozmery: 276x130x52 mm
• pracovná teplota: -10°C až +60°C, IP62
• komunikácia: zbernicová, dvojžilovo, bez polarity

Ak niekoho zmeškáte, zistíte to tiež, keďže v pamäti monitora alebo na jeho SD karte bude uložený obraz zmeškaných návštevníkov. Samozrejmosťou sú široké možnosti inteligentného nastavenia od regulácie jasu a kontrastu po zníženú hlasitosť v nočnom čase. SMART monitor má aj slot na SD kartu (max. 32GB).

Obe jednotky sú vybavené kvalitným mikrofónom a reproduktorom, obe hlasitosti je možné regulovať, takže prenášaný zvuk je čistý a zrozumiteľný. Hlasitosť vyzváňania je možné tiež užívateľsky prispôsobiť. Videozvonček umožňuje vyvolanie obrazu aj keď nikto nestlačí tlačidlo na vonkajšej jednotke zvončeka. K vonkajšiemu tlačidlu je možné tiež pripojiť analógovú externú kameru.

Vďaka možnosti pripojenia IP modulu ZONEWAY ZW-IP môžete otvoriť vrátka aj keď práve nie ste doma. Maximálnu dĺžku kábla medzi zvončekom vonku a vnútornou zobrazovacou jednotkou uvádza výrobca až 100m, v praxi odporúčame počítať s cca 80-metrovou vzdialenosťou, prípadne použiť dvojžilovú kabeláž s vyšším prierezom (cca 2,5mm2).

Vďaka IR LED diódam dobre rozpoznáte návštevníka aj za zlých svetelných podmienok. Ak sú vaše dvere vybavené elektronickým zámkom, môžete ich priamo z vnútornej jednotky (displeja) odomknúť ručne, alebo aj na diaľku cez mobilný telefón s Android či iOS pri dokúpení IP modulu ZW-IP.

Obe jednotky sú napájané iba jedným adaptérom. Nie je teda potrebné ťahať kabeláž napájania k vonkajšej jednotke. Systém je možné kombinovať aj s prístupovými (aj biometrickými a 3D FCR) systémami Sebury či ZONEWAY. Pre bližšie informácie nás prosím kontaktujte.

Pri zapojení s viactlačidlovými vonkajšími zvončekovými tlačidlami je pre montáž potrebné vedenie od vonkajšej jednotky tlačidla zvončeka s 2 žilami, v praxi sa používa univerzálny UTP kábel s 8 žilami, kedy sa jednotlivé žily spoja, prípadne sa niektoré nechajú ako rezerva alebo pre elektrický zámok. Káble nemusia byť tienené, je žiaduce, aby nešli súbežne s vedením silnoprúdového rozvodu, výbojok, žiariviek a pod. Zapojenie by mal bez problémov zvládnuť aj menej skúsený elektrikár.

Vlastnosti a funkcie:

• Maximálny počet SMART monitorov v jednom systéme je 99
• Možnosť napojenia na inteligentnú inštaláciu KNX SYSTEM
• Pri SMART monitoroch je možné nastaviť štyri rôzne hlavné režimy prevádzky:

1. vypnúť vyzváňanie
2. záznamník (automaticky pri každom zazvonení)
3. nočný režim (možnosť nastavenia hlasitosti pre nočný režim)
4. nerušiť (nebude vyzváňať, bude odmietať)

• Každé spojenie trvá 100 sekúnd a po tomto čase je spojenie automaticky ukončené, počas komunikácie je možné užívateľovi otvoriť zámok (tzv. odzvoniť)
• SMART monitor podporuje audio nahrávanie aj video nahrávanie (automatický / manuálny režim)
• Monitory podporujú možnosť pripojenia externého drôtového zvončeka, max. dobu zvonenia je možné nastaviť
• Každý videodistribútor (rozbočovač) ZW-504 je schopný rozbočiť video pre 4ks monitorov alebo dverných jednotiek zvončekov
• Každý power separátor (zbernicový napájač) ZW-202 môže byť napojený až na 12ks monitorov
• Pre viac ako 12 účastníkov (monitorov) je potrebné pripojiť zosilňovač a špeciálny napájač ZW-507
• Medzi jednotlivými účastníkmi je možné si pri SMART monitoroch zavolať (z jednej miestnosti do druhej)
• Vyberať je možné z 16 rôznych vyzváňacích melódií.
• Možnosť nastavenia automatického odomknutia pri SMART monitoroch pri zazvonení (každý deň je možné nastaviť zvlášť časové obdobie)
• PL504, a SMART monitory a ZW-IP modul podporujú karty do veľkosti 32GB. Interná pamäť SMART monitorov 6 obrázkov, 2x audio. SD aj interná pamäť je cyklicky prepisovaná.
• s modulom ZW-RLV možnosť ovládania dvoch vchodov napríklad vchodu a brány každý zvlášť a nezávisle od seba (napríklad otvoriť len vchod / otvoriť len bránu), ovládanie ZW-RLV možné iba cez monitor

Originál EN návod TU

Nastavovacia aplikácia cez BT V-intercom TU

Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU
