AHD, TVI, CVI, alebo IP kamery: ako vybrať kamerový systém so záznamom

Rozhoduje to, čo už máte natiahnuté. Ak v objekte vedú koaxiálne káble, voľte AHD, TVI alebo CVI kamery a hybridný rekordér XVR: káble aj napájanie ponecháte, vymeníte len kamery a rekordér. Ak kabeláž ešte len plánujete, má zmysel IP kamerový systém s PoE. Typ AHD, TVI alebo CVI sám osebe vyberať nemusíte, pretože všetky tri štandardy zvládne ten istý rekordér a moderné kamery radu HD-4v1 sa medzi nimi prepínajú. Nižšie rozpisujem rekordéry, kamery, kabeláž, disk a čo sa pri objednávke najčastejšie zabúda.

Čo si vybrať

Hybridný rekordér XVR: prečo práve on

Rekordér pre AHD kamerový systém sa dnes nevolá DVR, ale XVR. Vo vyhľadávaní sa často objaví „AHD NVR“. Čistý NVR však vie len IP kamery cez sieť a analógové kamery na koaxe nenahrá. Preto stará koaxiálna sieť potrebuje XVR a existujúci analógový CCTV systém tak neprestavujete od základov. Všetky naše XVR majú české menu, kompresiu H.265+, AI detekciu osôb, vzdialený prístup z mobilu bez verejnej IP adresy (aplikácia V247 / BitVision, v počítači iVMS320) a štyri alarmové vstupy. Okrem analógových kamier nahrajú aj IP kamery cez ONVIF, a to aj iných značiek, napríklad Hikvision alebo Dahua.

Pred výberom sa pozerajte aj na plynulosť záznamu. Čím vyššie rozlíšenie analógovej kamery, tým menej snímok za sekundu rekordér zapíše. XVR2104 nahráva kamery 5 Mpx rýchlosťou 12 sn./s a Full HD plynulo 25 sn./s na všetkých štyroch kanáloch. XVR2108 pri ôsmich kamerách zapíše 5 Mpx rýchlosťou 6 sn./s a Full HD 15 sn./s. Ak potrebujete plynulý obraz vo vysokom rozlíšení na vjazde alebo pri pokladnici, doplňte na tie miesta IP kamery. Rekordér to vie v jednej aplikácii.

Kamery: štyri režimy v jednom tele a správny objektív

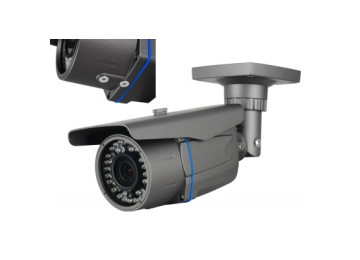

Kamery radu HD-4v1 prepnete na AHD, TVI, CVI alebo klasický analóg, takže sa hodia k novému hybridnému rekordéru aj k starému DVR. Rozlíšenie sa prepína medzi 5, 4 a 2 Mpx, keby rekordér päť megapixelov nezvládol. Menu kamery môžete ovládať aj cez koaxiálny kábel priamo z rekordéra. Varifokálny objektív 2,8 až 12 mm pri modeloch VI30K-500, DNJ30-500V a DVJ30-500 nastavíte pri montáži na presný záber, pevné 3,6 mm majú MHD-DNI20-500 a MHD-HV20A-500K s prísvitom 20 m. Bullet VI30K-500 svieti do tmy až 40 m, dome kamery DNJ30-500V a DVJ30-500 do 30 m. Kamera MHD-MOV500 s objektívom rybie oko má záber 175°, pri montáži na strop sleduje 360° a na stenu 180°.

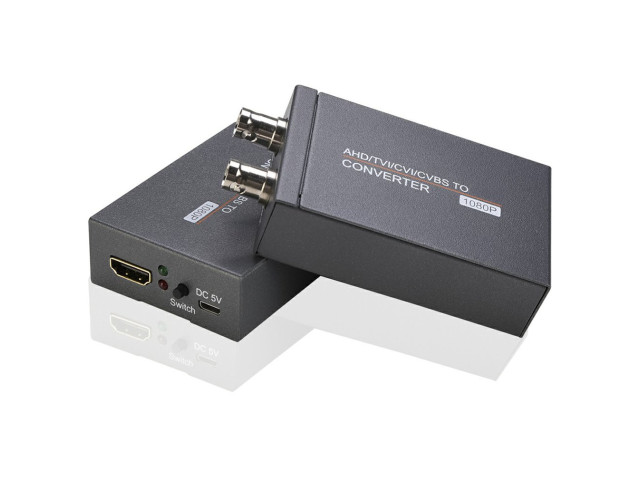

Na sledovanie obrazu priamo z kamery bez rekordéra je tu prevodník AHD1509 na HDMI, VGA alebo CVBS. Otočné AHD PTZ kamery (aj TVI a CVI) ovláda cez RS485 pult CTRL-3D s joystickom alebo samotný rekordér cez koax. Ďalšie príslušenstvo nájdete v kategóriách AHD príslušenstvo a HD-TVI príslušenstvo.

Kabeláž a napájanie: tu sa systémy najčastejšie kazia

Koaxiálny kábel s konektormi BNC prenáša video, napájanie vedie popri ňom. V sadách bývajú hotové káble 20 m, pri niektorých možno zvoliť 30 alebo 40 m. Dlhšie trasy zvládnu video baluny po UTP: pri súprave TT-TVI02 výrobca udáva dosah podľa rozlíšenia, pri 720p až 400 m a pri 8 Mpx až 250 m. Kto už má natiahnutý UTP kábel s video balunmi, môže ho znovu použiť pre IP kamery do 100 m, aj keď má 10 až 15 rokov, ak ide skutočne o Cat5e s celými pármi a bez spojok. Nový kábel UTP Cat5e sa predáva na metre.

Napájanie riešte centrálne z jedného zdroja pri rekordéri. Zdroj 12 V musí uniesť nočný odber všetkých kamier (v noci svieti IR prísvit) a mať štvrtinovú rezervu. Štyri kamery po 0,4 A potrebujú 1,6 A, zdroj má mať teda 2,5 až 3 A. Na rozdelenie slúži rozbočka CCTV-SPLITTER 1/5, jeden konektor 5,5/2,1 mm však trvalo nezaťažujte viac než asi 3 až 4 A. Menšie zdroje nájdete napríklad v podobe adaptéra 12 V / 2 A.

Disk a doba záznamu

Rekordér nahráva do slučky, takže po zaplnení prepisuje najstarší záznam. Čím väčší disk, tým dlhší archív. Orientačná doba súvislého záznamu pri toku 2 Mb/s na kameru v H.265 podľa údajov výrobcu:

Skutočný tok závisí od rozlíšenia, snímkovania a pohybu v scéne. Záznam len pri pohybe alebo H.265+ dobu archivácie výrazne predĺži. Disk nie je súčasťou rekordéra XVR, objednajte ho zvlášť. Ak kamery zaberajú verejný priestor alebo zamestnancov, môžu platiť podmienky pre dobu uchovávania záznamu, ktoré rieši Úrad na ochranu osobných údajov.

Hotové sady: kedy sa oplatia

Sada sa oplatí tam, kde chcete jednoduchú montáž a nechcete skladať kompatibilitu po kusoch. AHD sada EONBOOM 2B je základ pre dve miesta, napríklad vstup a vjazd: dve vonkajšie bullet kamery 5 Mpx s prísvitom 20 m a rekordér XVR3004. EONBOOM VR4D pridáva štyri varifokálne dome kamery s prísvitom 30 m a krytím IP66. EONBOOM 8D má osem dome kamier 5 Mpx a rekordér XVR2108. Rekordér v sade ponúka voľné vstupy alebo IP kanály, takže systém neskôr rozšírite.

Čo zákazníci najčastejšie zabudnú objednať

• Pevný disk do rekordéra, najlepšie čo najväčší.
• Napájanie kamier s rezervou, prípadne rozbočku a záložný zdroj.
• Káble s konektormi BNC a napájacie káble v potrebnej dĺžke.
• Baluny, keď chcete využiť existujúce UTP.
• Monitor alebo televízor s HDMI či VGA, na ktorom sa bude obraz zobrazovať.

Časté otázky

AHD, TVI, CVI: v čom je rozdiel a čo zvoliť?

Sú to tri spôsoby prenosu HD obrazu po koaxiálnom kábli. TVI sa označuje aj ako Hikvision Turbo HD, CVI má pôvod pri značke Dahua. Zákazník však vyberá rekordér a kamery HD-4v1, ktoré štandardy zdieľajú. Rekordér XVR spracuje AHD, TVI aj CVI.

Dá sa AHD kamera pripojiť k hybridnému rekordéru?

Áno. Hybridné rekordéry XVR majú vstupy BNC pre kamery AHD, TVI a CVI aj pre klasické analógové kamery 960H a k nim ešte IP kamery cez ONVIF.

Aký dlhý koaxiálny kábel a aký zdroj?

Hotové káble v sadách mávajú 20 m, pri niektorých možno zvoliť 30 alebo 40 m. Dlhšiu trasu riešte kvalitným koaxom alebo balunmi. Zdroj nadimenzujte podľa nočného odberu kamier s rezervou štvrtiny.

Koľko megapixelov potrebujem?

Na prehľad o priestore stačia 2 Mpx (AHD 1080p), na rozpoznanie detailu pri vjazde alebo vstupe odporúčam 5 Mpx. Rátajte aj s plynulosťou záznamu, ktorú udáva rekordér.

Dá sa využiť existujúca analógová kabeláž?

Áno, to je hlavný dôvod pre AHD. Koaxiálne káble aj napájanie kamier ponecháte, vymeníte kamery a rekordér. Kábel musí mať neporušené konektory a vodiče.

Aký disk zvoliť a koľko dní záznamu mám čakať?

Čo najväčší. Údaje v tabuľke vyššie ukazujú, že osem kamier na disku 4 TB nahráva asi 23 dní. Záznam len pri pohybe dobu predĺži.

Dajú sa kamery sledovať z mobilu?

Áno. Rekordéry XVR majú vzdialený prístup cez P2P v aplikácii V247 alebo BitVision bez verejnej IP adresy.

Obsah spracoval Ing. Václav Turek, technik.
