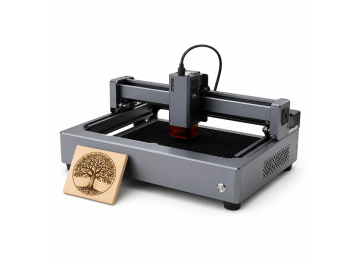

Laserové gravírovačky a gravírovacie stroje
40W laserový modul s 5W optickým výkonom | ZONEWAY
30W laserová gravírovačka 810 × 460 mm | ZONEWAY NEJE80
40W/5W laserová gravírovačka 1000 × 1500 mm | ZONEWAY ZW150
40W/5W kompaktná laserová gravírovačka 170 × 120 mm | ZONEWAY ZW33
40W/5W laserová gravírovačka 500 × 400 mm | ZONEWAY ZW50
40W CO₂ laserová gravírovačka 300 × 200 mm | ZONEWAY VEVOR 3020
10W laserová gravírovačka 1000 × 1500 mm | ZONEWAY ZW150
Rotačný modul na gravírovanie valcových predmetov | ZONEWAY ROTARY-KIT
Motorizovaná os Z 60 mm pre ZW150/40 | ZONEWAY Z-KIT II
Air Assist / CO₂ asistenčný set pre laserovú hlavu | ZONEWAY
40W CO₂ laserová gravírovačka 300 × 200 mm – poškodené šasi | ZONEWAY
Regulovateľný Air Assist kompresor 10–30 l/min | ZONEWAY AP-30
80W laserový modul s Air Assist, optický výkon 10 W | ZONEWAY
320W laserový modul s Air Assist, optický výkon 45 W | ZONEWAY
160W laserový modul s Air Assist, optický výkon 20 W | ZONEWAY
240W laserový modul s Air Assist, optický výkon cca 35 W | ZONEWAY
Od súboru k hotovému výrobku: ako laserová gravírovačka pracuje v praxi
Laserová gravírovačka, teda gravírovacia laserová rezačka, sa v dielni správa ako malý CNC stroj. Návrh pripravíte v počítači, pošlete ho cez USB do riadiacej dosky s firmvérom GRBL a laserová hlava podľa neho vypáli obrys alebo vyplnenú plochu. Naše diódové stroje riadi doska Makerbase MKS DLC V2.0, takže ich možno ovládať v programoch LaserGRBL, LightBurn, EngraveMaster alebo GRBL Controller. Stroj číta bitmapy JPG, PNG a BMP, podľa softvéru aj vektory DXF a NC. Ktorý program a ktorá licencia pobeží na vašom operačnom systéme, si overte vopred, ovládače a verzie sa menia.
Postup sa v praxi opakuje: materiál upevniť na rovnú podložku, zaostriť laser na jeho povrch, vyskúšať nastavenie na odrezku a až potom pustiť hotový kus. Výsledok vždy závisí od materiálu, farby a povrchu, od výkonu, rýchlosti a počtu prechodov. Skúška na odrezku vás zachráni pred zbytočne spáleným dielom.
Pre koho je laserová gravírovačka
Laser si obstarávajú ľudia na hobby a modelárstvo, malé dielne, firmy s darčekovými a reklamnými predmetmi aj priemyselné prevádzky, ktorým ide o to, aby bolo značenie alebo rezanie rýchle, lacné a pritom relatívne presné. Medzi našimi odberateľmi sú aj spoločnosti skupiny Škoda Transportation, napríklad ŠKODA PARS. Nikdy však nejde o hračku: lúč poškodzuje zrak (pozri bezpečnosť nižšie) a deťom a na hranie laser nepatrí.
Čo vybrať podľa toho, čo vyrábate
| Čo robíte | Čo potrebujete | Príklad z ponuky |
|---|---|---|
| menovky, drobné darčeky, modelárske diely | kompaktný stolový stroj s plochou 80 × 80 mm | ZONEWAY G3 |
| tabuľky, koža, malé série | stroj s optickým výkonom 5 W a plochou 170 × 120 mm | ZONEWAY ZW33-40W |
| veľké dosky, reklama, nábytkové diely | veľkoformátový rám 1000 × 1500 mm s motorizovanou osou Z | ZW150-40W, ZW150-10W |
| akryl, MDF, pečiatky, štítky, textil | CO₂ laser s chladením, Air Assist a odsávaním | CO₂ stroj 3020, 40 W |
| poháre, fľaše, hrnčeky | rotačný modul, ktorý otáča obrobkom | ROTARY-KIT |
| čistejší rez a menej opálené hrany | Air Assist s regulovateľným kompresorom | AP-30, AIR/CO₂ set |
| rýchlejšie gravírovanie alebo hrubší materiál | laserová hlava s vyšším optickým výkonom | modul 20 W, modul 35 W |
Watty na štítku: príkon a optický výkon laserových modulov
Pri diódových laseroch sa dve čísla ľahko zamenia a podľa toho sa zle vyberá. Príkon hovorí, koľko prúdu modul odoberá, optický výkon je výkon lúča, ktorý skutočne pracuje na materiáli. Na porovnanie gravírovacích laserov je rozhodujúce druhé číslo.
| Označenie modulu | Optický výkon | Napájanie | Poznámka |
|---|---|---|---|
| 40 W | 5 W | 12 V DC, až 5 A | na jemné gravírovanie a tenké nekovové materiály |
| 160 W | 20 W | 24 V DC, až 6 A | štyri diódy, pevné ohnisko, tryska pre Air Assist |
| 240 W | asi 35 W | 24 V DC, až 10 A | šesť diód, pevné ohnisko, tryska pre Air Assist |
Pred objednaním modulu pre existujúci stroj overte štyri veci: napätie a rezervu zdroja, konektor, riadiaci signál (pri silnejších moduloch TTL/PWM 0 až 5 V) a hmotnosť hlavy (202 g a 262 g pri silnejších moduloch), ktorú musí uniesť pojazd. Teplota modulu má zostať pod 60 °C, o chladenie sa stará ventilátor s teplotným čidlom. Vyšší výkon gravírovanie zrýchli a umožní rezať hrubšie nekovové materiály, na hĺbkové gravírovanie kovu však nestačí ani najsilnejší modul.
Domáca dielňa, živnosť alebo reklamná prevádzka
Do domácej dielne odporúčam začať malým strojom, napríklad G3 alebo ZW33-40W. Naučíte sa ostriť, voliť rýchlosť a počet prechodov a nič vás to nestojí v priestore, ktorý aj tak nevyužijete. Živnostník, ktorý robí tabuľky, výrezy a menšie série, ocení väčšiu plochu a rýchlejšiu hlavu, pretože čas stroja sa mu premietne do zákazky. Reklamná a veľkoformátová práca stojí na ráme 1000 × 1500 mm s osou Z a na Air Assiste. Akryl, MDF a pečiatky patria na CO₂ laser. Kto hľadá laser CO2 40 W, nájde ho v CO₂ stroji 3020. Na rezanie tenkých materiálov slúži vedľa neho aj diódový rezací laser s vyšším optickým výkonom. Medzi strojmi sa nerozhoduje podľa wattov v názve, ale podľa najväčšieho obrobku, materiálu a toho, koľko hodín týždenne bude laser pracovať.
Gravírovačka na kov: čo je reálne a čo nie
Na túto otázku zákazníci narážajú najčastejšie. Laserová gravírovačka na kov má zmysel len na povrchové značenie. Modrý diódový laser s vlnovou dĺžkou 450 nm spoľahlivo označí lakované, eloxované alebo inak upravené kovové povrchy, napríklad eloxovaný hliník. Holý kov ale nereže a hlboké laserové gravírovanie do kovu bežne nezvládne ani CO₂ stroj. Na to je určený iný typ, vláknový laser, ktorý v tejto kategórii nenájdete. Ak chcete kov označiť, vždy začnite skúškou na vzorke a rátajte s tým, že ide o povrchové značenie, nie o hlbokú rytinu.
Čo laser spracuje a čo nie
Zjednodušene: laser spracuje to, čo horí alebo sa odparuje. Slabší diódový modul zvyčajne nereže to, čo nehorí, silnejšie moduly zvládnu viac. Stroje ZW33-40W a ZW150-40W majú 40 W príkonu a 5 W optického výkonu (pozri tabuľku vyššie), čo stačí na bežné gravírovanie a rezanie tenších a menej náročných materiálov.
| Materiál | Diódový laser 450 nm |
|---|---|
| drevo, preglejka, bambus, papier, kartón | dobre, gravírovanie aj rezanie tenších kusov; horí, preto Air Assist a dozor |
| prírodná koža, guma, vybrané tmavé plasty | gravírovanie; vždy najprv skúška na odrezku |
| tmavý alebo farebný akryl | ide; priehľadný akryl modrý lúč prepustí, ten patrí na CO₂ laser |
| lakovaný alebo eloxovaný kov | len povrchové značenie |
| sklo, keramika | modrý lúč pohlcujú málo, sklom skôr prejde; po zmatnení povrchu len značenie |
| holý kov, železo | slabým laserom nie; výnimkou sú len veľmi tenké fólie, napríklad alobal |
| lesklé a zrkadlové povrchy | nevhodné, lesk lúč odráža a odraz je nebezpečný pre oči |
| PVC, vinyl, umelá koža, materiály s chlórom | nikdy, vznikajú toxické a žieravé plyny |
| polykarbonát, uhlíkové vlákno, sklolaminát, neznáme materiály | neodporúčam; horia, tvoria škodlivé splodiny alebo prach. Neznámy materiál si najprv overte u výrobcu |
Air Assist, odsávanie a bezpečnosť
Air Assist vháňa prúd vzduchu priamo do miesta rezu. Odvádza dym a drobné častice, obmedzuje zuhoľnatenie hrán a chráni optiku. Kompresor do lasera AP-30 dáva prietok 10 až 30 l/min pri 12 V a príkone 16 až 25 W, odporúčaná ohnisková vzdialenosť je 20 až 30 mm. Nižší prietok sa hodí na jemné gravírovanie, vyšší na rezanie a materiály, ktoré dymia viac. Inštalačná sada AIR/CO₂ set obsahuje regulačný ventil, hadičku a trysku, zdroj vzduchu alebo plynu v nej nie je.
Air Assist ale nenahrádza odsávanie ani krytovanie. Diódové stroje sú otvorené laserové zariadenia triedy 4, CO₂ laser vyžaduje krytovanie a blokovanie prístupu. Pracujte v odvetrávanom priestore s odťahom von, na nehorľavej podložke, s ochrannými okuliarmi pre vlnovú dĺžku konkrétneho lasera a stroj nikdy nenechávajte bežať bez dozoru. Do obytnej miestnosti bez odťahu ho neodporúčam, vzniká dym a zápach. Pri CO₂ lasere pribúda vodné chladenie: trubicu chlaďte destilovanou vodou s teplotou 15 až 23 °C a nikdy ju nespúšťajte bez preukázateľného prietoku, hrozí poškodenie trubice. Na tomto stroji nespracúvajte PVC, vinyl ani neznáme materiály, ktoré môžu uvoľňovať toxické plyny.
Čo zákazníci najčastejšie kazia a ako sa vyhnúť úrazu
Najčastejšia chyba je nezaostrený laser: lúč sa rozlieva, výsledok je rozmazaný a materiál sa zbytočne páli. Hlavná vec je však bezpečnosť. Lúč je nebezpečný pre oči, poškodenie zraku je nezvratné a platí to aj pre odrazený lúč, napríklad od lesklej plochy. Pokožku laser popáli. Pri gravírovaní vzniká dym a čad, preto patrí stroj k odsávaniu alebo odvetrávaniu von. Nikdy ho nenechávajte v prevádzke bez dozoru: pri poruche alebo pretrhnutí remeňa môže laser zostať svietiť na jednom mieste a materiál sa vznieti. Hasiaci prístroj majte po ruke. A nedávajte laser deťom.
Os Z, rotačný modul a ďalšie rozšírenia
Motorizovaná os Z-KIT II mení výšku laserovej hlavy v rozsahu až 60 mm, takže zvládnete rôzne vysoké obrobky. Výrobca ju uvádza pre stroj ZW150/40, pri iných strojoch rátajte s vlastnými držiakmi a úpravou konfigurácie. Rotačný modul ROTARY-KIT otáča valcovým predmetom, aby sa motív preniesol na obvod pohára, fľaše alebo hrnčeka. Pred prácou nastavíte priemer alebo obvod predmetu, počet krokov motora, začiatok motívu a zaostrenie. Sklo a keramika pohlcujú modrý laser len málo, preto ich pred gravírovaním zmatnite alebo natrite vhodným prípravkom.
Skôr než laser prvýkrát zapnete
Väčšina diódových strojov príde ako stavebnica alebo čiastočne zložená a výrobca rátá s odbornou kompletizáciou. Pri veľkom ráme ZW150 potrebujete rovný a stabilný podklad, presné nastavenie a kontrolu geometrie. Mechanicky stroj zložte, skontrolujte vedenie káblov, polaritu a konektory, nastavte ohnisko a skúšku pojazdu urobte pri vypnutom lasere. Až potom pridajte výkon a začnite na odrezku. CO₂ stroj 3020 je naproti tomu hotový: váži asi 25 kg, má rozmery zhruba 800 × 500 × 350 mm a prevádzkovú teplotu 5 až 35 °C, takže pre neho pripravte pevný stôl, prívod vody a odťah.
Rátajte s tým, že diódové stroje ZW33-40W a ZW150-40W sú stavebnica: rám, laserová hlava a plotter s pohonmi. Chce to trochu zručnosti. Častá chyba je zamenený smer motorov, hlava potom ide na opačnú stranu, než chcete; napraví to prehodenie zapojenia motora alebo nastavenie smeru v riadiacej doske. Pri skúške pojazdu s vypnutým laserom to hneď spoznáte. Laserovú hlavu nepovoľujte ani neodpájajte za prevádzky a nepreťažujte ju: keď vyhorí, je nezvratne zničená a je to najdrahší diel stroja. Po osadení CNC hlavou (tá nie je súčasťou kategórie) z rámu vznikne malé CNC. Má nižšiu tuhosť aj presnosť, na hobby stačí. Veľký rám 1000 × 1500 mm, ktorý máme v ponuke, je pritom veľká výhoda, keby ste potrebovali naozaj veľké obrobky.
Na čo zákazníci najčastejšie zabudnú pri objednávke
- Ochranné okuliare pre vlnovú dĺžku lasera, 450 nm pri diódových strojoch.
- Odsávanie s vyústením von a nehorľavú podložku.
- Air Assist, ktorý čistí rez, a hadičku k nemu.
- Zdroj pre silnejší modul, pretože 20 W a 35 W modul potrebuje 24 V a viac prúdu než základná hlava.
- Hasiaci prístroj alebo hasiacu deku v dosahu stroja.
- Skúšobný materiál: odrezky dreva, preglejky alebo kože na prvé pokusy.
- Počítač s USB a čas na kompletizáciu, pretože väčšina diódových strojov sa dodáva ako stavebnica.
Časté otázky
Aký softvér a aké súbory gravírovačka prijme?
Pri diódových strojoch programy kompatibilné s GRBL, napríklad LaserGRBL alebo LightBurn. Podľa softvéru spracujú bitmapy JPG, PNG a BMP a vektorové súbory DXF a NC. CO₂ stroj 3020 ovládate cez USB v programe LaserDRW, alebo v bezplatnom K40 Whisperer.
Dá sa gravírovať fotografia?
Áno, fotografie sa prevádzajú na bitmapu. Pri stroji G3 je najväčšia bitmapa 1070 × 1070 pixelov. Kvalita výsledku závisí od materiálu, kontrastu a nastavenia výkonu.
Ako dlho smie laser bežať bez prestávky?
Pri modeli G3 uvádza dokumentácia odporúčaný nepretržitý cyklus najviac 20 minút. Pri ďalších strojoch sa riaďte návodom, pracujte pod dozorom a nechajte hlavu vychladnúť.
Máte aj ručnú gravírovačku?
V tejto kategórii nie. Nájdete tu stolové a portálové laserové stroje a ich moduly, nie ručné gravírovacie perá.
Koľko wattov vybrať?
Na gravírovanie dreva, kože a preglejky stačí optický výkon 5 W. Väčší výkon gravírovanie zrýchli a umožní rezať hrubšie nekovové materiály.
Zvládne laserová gravírovačka na sklo gravírovať aj fľašu?
Áno, ale len po úprave povrchu a s rotačným modulom. Sklo pred gravírovaním zmatnite a výsledok vždy overte na skúšobnom kuse.
Je laserová gravírovačka to isté ako laserová vypaľovačka?
V bežnej reči áno. Laser materiál vypaľuje alebo odparuje, pri dreve a koži vzniká tmavý vzor, pri tenkom materiáli a vyššom výkone aj rez.
Čo laserom spracujem a čo nie?
Spracujete to, čo horí alebo sa odparuje: drevo, preglejku, papier, kožu, tmavý akryl. Sklo a kov slabý laser nereže. PVC, vinyl a umelú kožu nikdy nepúšťajte, uvoľňujú toxické a žieravé plyny.
Je laser nebezpečný pre oči?
Áno, veľmi. Poškodenie zraku je nezvratné, aj od odrazeného lúča. Používajte ochranné okuliare pre vlnovú dĺžku konkrétneho lasera a nepozerajte sa do lúča ani na lesklé odrazy.
Môžem nechať laser pracovať bez dozoru?
Nie. Pri poruche alebo pretrhnutí remeňa hrozí, že laser zostane svietiť na jednom mieste a materiál sa vznieti. Pri prevádzke pri stroji zostaňte.
Je gravírovačka vhodná pre deti?
Nie je. Laser nie je hračka, deťom ho nedávajte a nenechávajte stroj prístupný bez dohľadu dospelého.
Koľko wattov majú stroje ZW33-40W a ZW150-40W?
Stroje ZW33-40W a ZW150-40W majú 40 W príkonu a 5 W optického výkonu. Stačí to na bežné gravírovanie a rezanie tenších materiálov, silnejšie moduly zvládnu viac.
Je stroj hotový, alebo ho musím zložiť?
Stroje ZW33-40W a ZW150-40W sa dodávajú ako stavebnica alebo čiastočne zložené. Chce to trochu zručnosti: dať pozor na smer motorov a laserovú hlavu neodpájať za prevádzky.
Obsah spracoval Ing. Václav Turek, technik.
