Prístupový systém: ako vybrať pre firmu, bytový dom alebo rodinný dom

Prístupový systém sa vyberá podľa počtu dverí a toho, kto ho bude spravovať. Pre jedny dvere a jednoduchú správu stačí autonómna klávesnica alebo čítačka, ktorá si používateľov pamätá sama. Pre viac dverí, časové profily a históriu vstupov potrebujete čítačky s riadiacou jednotkou a softvér. Treťou cestou je biometria (odtlačok prsta) alebo inteligentný zámok. Najčastejšia chyba zákazníkov je, že kúpia čítačku a zabudnú na všetko okolo nej: zdroj s batériou, čipy a kabeláž. Preto nižšie popisujem celý reťazec od čítačky po zámok.

Čo si vybrať

Autonómny systém, alebo riadiaca jednotka: kedy čo

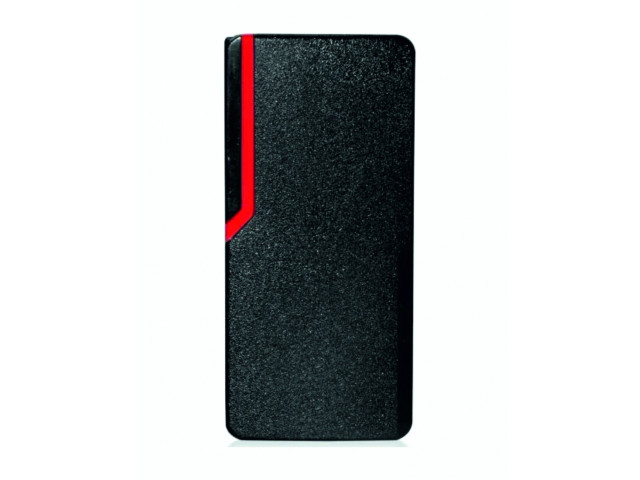

Autonómna klávesnica je čítačka, pamäť používateľov a relé v jednom tele. Vstup umožní kartou, kódom, alebo kombináciou oboch, otvára dvere cez zámok a nepotrebuje počítač ani sieť. Sebury K2 EM pojme 1 000 používateľov, má pozinkovaný kovový kryt s krytím IP53, vstup pre odchodové tlačidlo a dverový kontakt a vie impulzné aj bistabilné prepnutie relé. Väčšia W1-B pojme 2 500 používateľov a má krytie IP65. Bez klávesnice a len na čip je W2-A s kapacitou 10 000 kariet, krytím IP65 a Wiegandom 26 na napojenie na nadradený systém. Pre menšiu firmu, dielňu alebo bytový dom s jedným vchodom je to najjednoduchšia cesta.

Keď dverí pribudne alebo potrebujete vedieť, kto kedy prešiel, prejdite na systém s riadiacou jednotkou. Sebury BC800NT4 je sieťová sada pre 4 dvere: riadiaca doska v uzamykateľnom boxe so zdrojom a softvér. Pojme 20 000 používateľov a 100 000 udalostí, pripája sa cez Ethernet a čítačky používajú Wiegand 26. Čítačky môžu byť od jednotky podľa manuálu až 100 m, odporúčaná inštalačná vzdialenosť je do 80 m.

Prečo je jednotka za dverami bezpečnejšia

Wiegand je rozhranie, ktorým čítačka posiela číslo karty jednotke. Existujú formáty od 26 do 66 bitov, najčastejšie 26 a 34, a čítačka aj jednotka musia používať ten istý. Rozdiel je v tom, kde sedí relé. Pri systéme s jednotkou čítačka len odovzdá dáta a relé, ktoré ovláda zámok, je v jednotke vnútri objektu. Odlomením čítačky sa preto dvere neotvoria. Autonómna čítačka alebo klávesnica spína zámok kontaktmi priamo vo svojom tele, takže po vylomení sú kontakty na dosah a šikovnejší zlodej alebo elektrikár ich môže prepojiť. Na vonkajšie vstupy preto odporúčam jednotku vnútri objektu.

Čip 125 kHz, alebo Mifare: ako ich spoznáte

Dôležité pravidlo je jediné: čip a čítačka musia mať rovnakú frekvenciu a rodinu čipov. Čipy 125 kHz (EM-Marine) fungujú len v čítačkách 125 kHz a čipy MIFARE 13,56 MHz len v čítačkách MIFARE. Podrobný rozdiel, ako vybrať prívesok, kartu, nálepku alebo náramok, je v kategórii RFID čipy, karty a ďalšie identifikátory. Pri našom označení sa rodina čipov často spozná podľa kódu: pri základných čipoch 125 kHz býva kód len z čísla, pri MIFARE za číslom často nasledujú písmená. Istotu dáva vždy popis na karte produktu. Vzorku čipov na skúšku môže zákazník dostať a keď pošle štítok čítačky, zašleme viac druhov čipov na vyskúšanie.

Kód, čip, odtlačok prsta, dochádzka alebo inteligentná kľučka

Kód je zadarmo, ale prezradí sa, čip sa stratí, odtlačok sa nikam nezabudne. Odporúčam čip alebo kartu ako základ a kód len ako doplnok, alebo ako druhý faktor (karta plus PIN). Autonómne klávesnice ponúkajú režimy karta, PIN aj karta plus PIN.

Biometria sa hodí tam, kde sa chodí s čistými suchými rukami: kancelária, ordinácia, domácnosť. Horšie je to v dielni, na stavbe alebo v zime v rukaviciach. Sebury sPress2 spája odtlačok prsta s čítačkou EM/HID 125 kHz aj MIFARE 13,56 MHz, pojme až 20 000 kariet a 219 odtlačkov prstov. TF1W Tuya je kapacitná čítačka s klávesnicou, RFID a Wi-Fi s aplikáciou Tuya, krytím IP65 a pamäťou 10 000 používateľov. Pri biometrii aj inteligentných kľučkách popisujem len to, čo zariadenia naozaj vedia, bez sľubov navyše.

Ak popri otváraní dverí potrebujete aj evidenciu príchodov, hľadajte dochádzkový systém a čítačky QR kódov v kategórii Prístupové systémy, klávesnice a biometrické čítačky. Čítačka RFID kariet aj biometrická čítačka môžu slúžiť zároveň ako dochádzková.

Inteligentná kľučka je riešenie, keď na dverách nie je elektrický zámok a nechcete rezať do rámu: vymeníte kľučku za elektronickú kľučku s RFID, používatelia používajú čip a dvere sa nezapájajú do zdroja. Hodí sa do kancelárií a hotelových izieb. Pre vchod z ulice je spoľahlivejšia klasická kombinácia čítačka, riadiaca jednotka a zámok. Trendom sú inteligentné zámky, napríklad s aplikáciou Tuya, pre koncových používateľov. Sortiment v tomto smere rozširujeme postupne a do ponuky dávame len to, čo si vopred vyskúšame.

Zámok: magnetický, elektrický otvárač alebo piestový

Elektronický zámok na dvere môže mať tri podoby: elektromagnetický zámok na rám, elektrický otvárač dverí v ráme alebo piestový zámok. Čítačka len vydá povel, zámok rozhoduje o tom, ako sa dvere zachovajú pri výpadku prúdu. Fail-safe drží dvere zamknuté len pod napätím a bez prúdu ich uvoľní, čo je typické pre magnetické zámky. Fail-secure drží dvere zamknuté aj bez prúdu a otvorí ich až privedené napätie, čo je elektrický otvárač vo vyhotovení NO alebo piestový zámok vo verzii fail-secure (piestové zámky aj otvárače existujú v oboch vyhotoveniach). Čo je v objekte prípustné, určuje riešenie protipožiarnej bezpečnosti stavby, pri únikových cestách sa poraďte s projektantom.

Všetky zámky, kovania a držiaky sú v podkategórii Elektrické zámky. Magnetické zámky vyžadujú správne kovanie pre konkrétne dvere a dobrý zdroj.

Jedny dvere: z čoho sa skladajú a čo sa zabúda

Zostava jedných dverí sa skladá z čítačky, riadiacej jednotky, najlepšie zálohovaného zdroja a zámku alebo otvárača. Zámok napájajte z vlastného zdroja dimenzovaného na jeho odber (magnetický zámok 280 kg asi 0,5 A, piestový asi 0,9 A). Relé čítačky zámok len spína, prúd mu dodáva zdroj. Zdroj SEBURY BPS-04 dáva 12 V / 3 A, má priestor pre záložný akumulátor 12 V / 7 Ah, časovač odomknutia 0 až 10 s a výstupy NC aj NO pre oba typy zámku.

Čo zákazníci pri objednávke najčastejšie zabudnú:

• Batériu do zálohovaného zdroja. Zdroj predávame bez batérie, takže akumulátor sa kupuje osobitne, napríklad VRLA AGM 12 V / 7 Ah. Bez neho zdroj nedrží dvere pri výpadku prúdu.
• RFID čipy a karty. Čítačka bez čipov nič neodomkne. Kupujte EM alebo Mifare podľa čítačky, pozri RFID čipy a karty.
• Dostatočnú kabeláž. Viacžilový UTP kábel, silové vodiče (napríklad CYKY 3×1,5) a flexo šnúry na ohybné prechody na dvere. Podrobnosti rieši montér podľa dverí.
• Odchodové tlačidlo a dverový kontakt. Tlačidlo otvorí dvere zvnútra, kontakt stráži, či sú dvere zavreté. Nájdete ich v kategóriách Odchodové tlačidlá a Príslušenstvo ACS/EKV.

Technické tipy k zapojeniu

Pamätajte na zaťažiteľnosť relé: kontakty relé v čítačke zvládnu obmedzený prúd (relé W1-B podľa výrobcu zámok do 1 A, K2 EM do 3 A pri 12 V) a náročnejší zámok by ich opaľoval, piestový zámok s odberom okolo 0,9 A aj magnetický zámok 500 kg s odberom okolo 1 A sú pri hranici. Pri väčšom odbere nechajte zámok spínať posilňovacie relé. Cievka zámku, relé alebo magnetu je indukčná záťaž: pri rozpojení sa v nej indukuje napätie, ktoré opaľuje kontakty relé a pri klávesniciach, čítačkách aj riadiacich jednotkách môže preťažiť tranzistorový (MOSFET) výstup. Preto na cievku patrí ochranná (záverná) dióda. Zapojenie pre konkrétnu inštaláciu musí zodpovedať dokumentácii všetkých zariadení. Odporúčam celé dvere pred montážou zapojiť na stole, ušetrí to hodiny na mieste.

1. Čítačka alebo klávesnica sa pripojí na zdroj 12 V a svorkami relé ovláda napájanie zámku.
2. Zámok sa pripojí na zdroj cez relé (NO/NC podľa typu, aby sa pri výpadku zachoval, ako potrebujete).
3. Odchodové tlačidlo zapojte na vstup PUSH, EXIT alebo OPEN podľa návodu k zariadeniu.
4. Dverový kontakt zapojte na vstup kontaktu, ak strážite zavretie dverí.
5. Skontrolujte funkciu zvnútra aj zvonka a až potom definitívne namontujte kovanie a kryty.

Montážne firmy a správcovia budov

Kto prístup montuje opakovane, ocení jednotnú zostavu, ktorú možno objednať naraz: jednotku BC800NT4 alebo autonómnu W2-A pri vchodoch, čítačky R2 EM alebo R2-M, zámky so zdrojom BPS-04 a záložným akumulátorom a čipy v sadách po 100 kusoch. Pred hromadnou objednávkou odporúčam vyskúšať jedny dvere celé, vrátane čipu a zdroja, a až potom objednať zvyšok. Pre montážne firmy a stálych odberateľov sú veľkoobchodné podmienky.

Podkategórie prístupových systémov

Rýchly prehľad sortimentu: Prístupové systémy, klávesnice a biometrické čítačky, Prístupové riadiace jednotky, Elektrické zámky, Odchodové tlačidlá, Napájacie zdroje a UPS, Inteligentné kľučky s RFID a RFID čipy a karty. Súvisiace sú ešte inteligentné zámky a kľučky a inteligentné prístupové systémy z kategórie inteligentná domácnosť.

Časté otázky

Aký prístupový systém vybrať pre firmu, bytový dom alebo rodinný dom?

Pre jedny dvere autonómnu klávesnicu alebo čítačku. Pre viac dverí a históriu vstupov riadiacu jednotku s čítačkami a softvér. Pre rodinný dom často stačí klávesnica so zámkom alebo inteligentná kľučka.

Z čoho sa skladajú jedny dvere?

Z čítačky, riadiacej jednotky, najlepšie zálohovaného zdroja a zámku alebo otvárača. Navyše je potrebná batéria do zdroja, čipy a kabeláž.

Môžem v jednom systéme použiť čip aj kód naraz?

Áno. Autonómne klávesnice ako K2 EM alebo W1-B ponúkajú režimy karta, PIN aj karta plus PIN. Karta plus PIN je bezpečnejšia, pretože stratený čip sám nestačí.

Čím sa líšia čipy 125 kHz a 13,56 MHz (Mifare)?

Frekvenciou. Čipy 125 kHz (EM-Marine) fungujú len v čítačkách 125 kHz, čipy Mifare 13,56 MHz len v čítačkách Mifare. Čítačka a čip musia patriť do tej istej rodiny.

Ako funguje elektrický zámok a aký vybrať pre vstup na čip?

Zámok sa pripája cez relé čítačky a zdroj. Pre únikové cesty voľte zámok, ktorý bez prúdu odomkne (fail-safe), pre skladové dvere ten, ktorý bez prúdu drží (fail-secure). Riadi sa tým, čo vyžaduje objekt.

Čo je Wiegand 26 a 34 a prečo na ňom záleží?

Je to rozhranie, ktorým čítačka posiela číslo karty jednotke. Formáty sú od 26 do 66 bitov, najčastejšie 26 a 34, čítačka aj jednotka musia používať ten istý. Relé je potom v jednotke vnútri objektu a odlomením čítačky sa dvere neotvoria.

Biometria, alebo čipový systém: čo je lepšie?

Čip je lacnejší a funguje v rukaviciach, odtlačok sa nestratí a neodovzdá. V praxi najlepšie funguje kombinácia oboch, ktorú ponúka napríklad sPress2.

Inteligentná kľučka, alebo zámok s čítačkou?

Kľučka sa montuje bez kabeláže a bez zásahu do rámu a hodí sa do kancelárií. Pri vchodových dverách zvonka je spoľahlivejší zámok s čítačkou a jednotkou vnútri.
