GSM alarm a EZS: ako vybrať ústredňu a senzory, aby strážili aj bez internetu

Pre GSM alarm na chatu, garáž alebo objekt bez spoľahlivého internetu voľte ústredňu so SIM kartou. Poplach ohlási volaním a SMS bez routera. V byte s dobrou Wi-Fi stačí Wi-Fi alarm s aplikáciou, najuniverzálnejšia je ústredňa, ktorá vie oboje. K ústredni potom priradíte senzory pre poplašný systém (EZS), napríklad bezdrôtové senzory alarmu, podľa toho, čo strážite: pohyb, otvorenie dverí, dym, vodu alebo obvod pozemku. Nižšie prechádzam, ako senzory vybrať, kam ich dať a čo sa pri objednávke najčastejšie prehliadne.

Čo si vybrať

GSM, Wi-Fi, alebo oboje

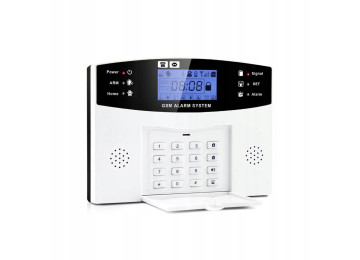

Rozdiel je v tom, čo sa stane pri výpadku internetu. Wi-Fi alarm závisí od routera a domácej siete, GSM alarm používa SIM kartu a poplach ohlási volaním a SMS aj vtedy, keď router nejde. Ústredňa TW12 má GSM, Wi-Fi aj 4G. Push správy a ovládanie v aplikácii Tuya Smart idú cez Wi-Fi, hlásenie poplachu SIM kartou. Pri výpadku prúdu ju drží záložná batéria, podľa údaja výrobcu až 12 hodín. Ústredňa stráži až 99 bezdrôtových a 7 drôtových zón, pri poplachu spustí sirénu 120 dB, pošle SMS a postupne obvolá uložené čísla. Volaný začuje nahratú správu do 10 s, do ktorej sa hodí napríklad adresa objektu. Číslo polície ani iných bezpečnostných zložiek do ústredne nezadávajte bez ich súhlasu.

Do ústredne patrí aktívna SIM karta s hlasom a SMS a vypnutým PIN. Karta nie je v balení. Pred montážou skontrolujte na displeji silu signálu, výrobca požaduje aspoň úroveň 3, a ústredňu dajte do stredu objektu, mimo kovových skríň, spotrebičov a železobetónových stien. Ak pridávate Wi-Fi senzory, overte, že na mieste dosiahne Wi-Fi 2,4 GHz. GSM sieť potrebuje na mieste pokrytie; overte ho u operátora.

Bezdrôtové, alebo drôtové senzory

Bezdrôtové senzory komunikujú s ústredňou na frekvencii 433 MHz. Pri ústredni TW12 uvádza výrobca dosah senzorov až 80 m vo voľnom priestore, steny a kov ho skracujú. Signál preto overte ešte pred konečnou montážou. Pozor na kompatibilitu: zhodná frekvencia 433 MHz sama osebe nestačí, ústredňa a senzor musia hovoriť rovnakým protokolom. Senzory ako 0004, 0009 a ovládač 0049 sú určené pre vybrané kompatibilné GSM alarmy, takže pri inej ústredni najprv overte, či sa senzor naučí.

Drôtový senzor nespolieha na rádio ani na batériu s obmedzenou výdržou, ale vyžaduje kábel. Drôtové zóny ústrední pracujú spravidla ako slučka NC: v pokoji je zóna spojená, poplach vznikne rozpojením, teda otvorením kontaktu, prerušením vodiča alebo odstránením krytu (tamper). Viac senzorov na jednej zóne radíte do série a nevyužité zóny premostíte prepojkou na spoločný vodič. Preto pri výbere magnetického kontaktu sledujte výstup: ALF-MC04NC a ALF-MC03 sú N.C., ALF-MC25 je N.O.

PIR senzor: kam ho dať a čo mu nejde

PIR senzor vyhodnocuje zmenu infračerveného žiarenia pri pohybe osoby. Montuje sa zhruba 2 až 2,7 m nad podlahu a nesmie mieriť na kúrenie, klimatizáciu, závesy, sklo ani na priame slnko. DG556B zachytí zhruba 10,6 × 10,6 m v uhle 110° a pri správnej montáži ignoruje jedno zviera do 10 kg. Stropný DG467 pokrýva pri výške 3,7 m plochu asi 11 × 6 m. Bezdrôtový 0004 má dosah 8 až 12 m, beží na 9V batériu s orientačnou výdržou 6 až 9 mesiacov a PET imunitu nemá. Vonkajší senzor pohybu E180 kombinuje PIR a mikrovlnu, pokrýva 12 × 12 m a ignoruje zviera do 25 kg. PET imunita pomáha, ale nenahrádza správne umiestnenie. Po montáži vždy prejdite celý strážený priestor testom chôdze.

Dvere, okná a brány: magnetický kontakt

Kontakt tvorí senzor a magnet. Pri zatvorených dverách sú tesne pri sebe, pri otvorení sa vzdialia a vyvolajú poplach. Pri dverovom kontakte ústredne TW12 uvádza výrobca medzeru medzi senzorom a magnetom do 10 mm. Kovové kontakty ALF-MC04NC a ALF-MC25 majú pracovnú vzdialenosť okolo 5 až 7 cm a sú konštruované aj na prejazd, hodia sa na rolety, brány a poklopy. Závrtný ALF-MC03 je takmer neviditeľný v bielom ráme a zvládne medzeru do 18 mm. Bezdrôtový 0009 ušetrí kábel, ale potrebuje kompatibilnú ústredňu.

Obvod pozemku: infrazávory

Infrazávora tvorí vysielač a prijímač s neviditeľným lúčom; poplach vyvolá jeho prerušenie. Uvedený dosah platí za ideálnych podmienok. Hmla, dážď, sneh, vegetácia, nečistoty na kryte alebo nepresné zameranie ho skracujú. D20F má dosah až 10 m vonku a 20 m vo vnútri, D60F s dvojicou lúčov 60 m vonku a 180 m vo vnútri a DH250F so štyrmi lúčmi 250 m vonku a 700 m vo vnútri. Šesťlúčová BS-06M s dosahom 60 m má krytie IP65 a rozsah teplôt −30 až +70 °C. Pri D60F a DH250F vzniká poplach pri prerušení všetkých lúčov, čo znižuje falošné poplachy od drobných predmetov. Infrazávora sa dodáva vždy ako pár, teda vysielač aj prijímač.

Dym a voda

Jeden Wi-Fi detektor SD03 stráži zhruba 20 m², patrí na strop, húka sirénou 80 dB aj bez internetu a nestráži oxid uhoľnatý. Bezdrôtový 0010 s vlastnou sirénou 85 dB a batériou v balení funguje aj bez ústredne, drôtový 0010A sa napája 12 až 40 V a hlási poplach ústredni. Detektory znižujú riziko neskorého zistenia požiaru, ale nenahrádzajú požiarnu prevenciu ani zariadenia, ktoré vyžadujú predpisy. Senzor ZW-WATER stráži vodu pod práčkou, drezom alebo bojlerom a beží na batériu CR123A, ktorá nie je súčasťou dodávky.

Sirény a záložné napájanie

Zvukový alarm zabezpečuje vonkajšia strobo siréna 0077 s akustickou a svetelnou časťou, ktoré možno ovládať samostatne, a s tamperom krytu proti strhnutiu. Pri alarme odoberá až 1 600 mA, zdroj a výstup ústredne preto musia mať prúdovú rezervu. Do sirény možno pripojiť akumulátor 12 V až 7 Ah, ktorý nie je v balení. Hodí sa bezúdržbový akumulátor VRLA AGM 12 V / 7 Ah s rozmermi 151 × 65 × 94 mm. Ďalšie príslušenstvo nájdete v kategórii ostatné príslušenstvo k alarmom.

Čo zákazníci najčastejšie zabudnú objednať

• SIM kartu s hlasom a SMS do GSM ústredne.
• Akumulátor do vonkajšej sirény a batérie do senzorov (9V, CR2032, CR123A).
• Kábel pre drôtové zóny a napájací zdroj s rezervou.
• Senzory zodpovedajúce protokolu ústredne, nie len frekvencii 433 MHz.
• Sirénu a prípadne diaľkový ovládač pre rodinu.

Časté otázky

Ako funguje GSM alarm na chatu a aký vybrať?

Ústredňa so SIM kartou stráži senzory a pri poplachu zavolá a pošle SMS. Pre chatu bez internetu zvoľte model s GSM, ktorý je kompatibilný so senzormi, ktoré chcete používať.

Aká SIM karta a ako dlho vydrží batéria?

Stačí karta s hlasom a SMS bez PIN. Záložná batéria ústredne TW12 drží podľa výrobcu až 12 hodín, bezdrôtový PIR senzor na 9V batériu orientačne 6 až 9 mesiacov a detektor dymu 0010 asi rok.

Aký senzor vybrať: PIR, magnetický kontakt, alebo dym?

Magnetický kontakt na vchod a okná, PIR vo vnútri ako druhú vrstvu a detektor dymu do každej obytnej časti. Vonku pomôže PIR s mikrovlnou alebo infrazávora.

Ako zapojiť magnetický kontakt?

K drôtovej zóne ústredne sa zapája ako slučka NC. Medzi senzorom a magnetom dodržte medzeru podľa typu kontaktu a po montáži skúste otvoriť a zatvoriť dvere.

Wi-Fi alarm, alebo GSM alarm pri výpadku internetu?

Na hlásenie bez internetu je lepší GSM. Wi-Fi je výhodná pre aplikáciu a push správy. Najlepšia je ústredňa, ktorá má oboje.

Na čo je GSM relé?

Relé HX-GO1 spína výstup 3 A / 240 VAC na zavolanie z autorizovaného čísla, takže otvára bránu, vráta alebo garáž. Reaguje len na až 99 autorizovaných čísel, ostatné ignoruje.

Koľko detektorov dymu do bytu?

Jeden detektor SD03 stráži asi 20 m². V byte nad touto plochou alebo v poschodovom dome ich dajte viac.

Príbuzné témy: SMART elektronika – inteligentná domácnosť a čidlá, senzory a detektory.

Obsah spracoval Ing. Václav Turek, technik.
