IP kamerový systém: kábel je kábel, bezdrôtovo len výnimočne

Väčšina problémov s IP kamerami nevzniká pri kamere, ale pri tom, čo je okolo nej: napájanie, kábel, rekordér a disk. Preto odporúčam vyberať v tomto poradí. Najprv ako kameru napájate a pripájate, potom kam bude zapisovať (rekordér NVR, karta v kamere) a až nakoniec rozlíšenie a objektív. Bezdrôtové a solárne kamery sú dobré na jednoduchú, rýchlu a operatívnu (dočasnú) montáž. Pre trvalý kamerový systém so záznamom (alebo hotový kamerový set) v rodinnom dome, firme alebo spoločenstve vlastníkov však uprednostňujeme IP kamery s pripojením LAN a napájaním PoE po jednom kábli, dôvody sú nižšie.

Čo si vybrať

Kábel, alebo Wi-Fi a solár: prečo odporúčam kábel

Zákazníci sa pýtajú, či je lepšia IP kamera cez Wi-Fi, alebo cez kábel s PoE. Moja odpoveď je rovnaká ako pri montáži: kábel je kábel. Jedným ethernetovým káblom UTP ide do kamery napájanie aj obraz a záznam nezávisí od kvality Wi-Fi. Pri Wi-Fi kamere do bytu alebo na chatu sa bezdrôtový spoj dá narušiť a kamera potom vypadne. A aj bezdrôtová kamera potrebuje napájanie, takže kábel končí len o kúsok ďalej. Pri solárnej Wi-Fi kamere je problém energia: v zime, pri snehu a zlom počasí panel nedodá toľko, koľko kamera spotrebuje. Preto je to riešenie na rýchle, operatívne a dočasné stráženie, nie pre trvalý systém.

Napájanie PoE: switch, injektor a splitter

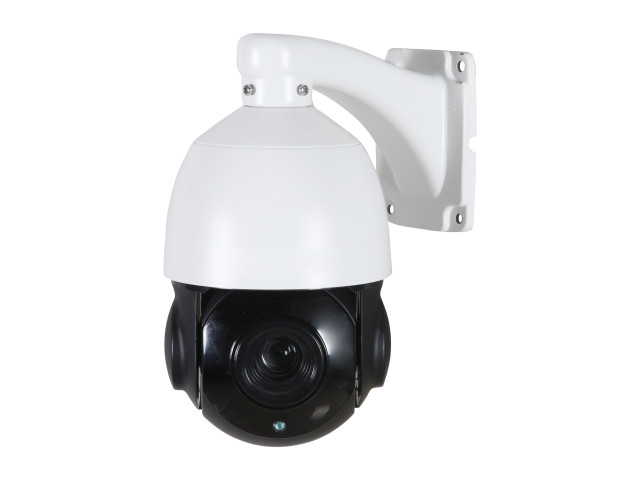

Bežná kamera vystačí s PoE podľa normy 802.3af, teda zhruba s 15 W. Otočné kamery však pri otáčaní a so zapnutým IR prísvitom túto hodnotu môžu prekročiť. Pre ne rátajte s napájaním na 30 W, napríklad s injektorom 802.3af/at 30 W, a pre veľké PTZ kamery s injektorom na 60 W. Kamera bez podpory PoE sa na napájanie z kábla pripojí cez splitter. Pre bežné kamery slúžia PoE switche: PoE switch 4+1 port alebo PoE switch 8+1 port s výkonom 15,4 W na port.

Pozor na pasívne PoE s pevným napätím. Nepripájajte ho ku kamere, ktorá očakáva štandard 802.3af, overte napätie a polaritu v návode, inak hrozí poškodenie.

Dĺžka kábla

Norma ethernetového kábla UTP počíta so 100 m na jeden segment. Dlhšia trasa je mimo normy a funguje len s kvalitnou kabelážou a bez súbehu so silovým vedením, výbojkami, indukčnými záťažami (cievky, motory, stýkače) a frekvenčnými meničmi, inak je spojenie nespoľahlivé. Dlhšiu trasu preto radšej rozdeľte medziľahlým switchom.

Rekordér: prečo rovno 16 kanálov a prečo bez PoE

Dnes vie väčšina rekordérov viac kanálov a rozdiel medzi 8, 12 a 16 kanálmi býva malý. Preto odporúčam rovno 16-kanálový NVR, napríklad ZONEWAY NVR3016: pripojí až 16 IP kamier, nahráva ich úsporným kodekom H.265 (a pri niektorých kamerách možno zapnúť ešte úspornejší H.265+) a neskôr môžete kamery pridať bez výmeny rekordéra. Pri sadách je spotreba miesta na disku podľa dátového toku uvedená priamo na karte sady.

Rekordér so vstavaným PoE neponúkame zámerne. Po búrke alebo prepätí môže zhorieť PoE switch, a keď je oddelený, nemusí sa meniť rekordér so záznamom. Switch sa vymení za chvíľu a celý systém je stavebnica, v ktorej sa dá každý kus ľahko nahradiť.

Disk: čo najväčší

Čím väčší disk, tým dlhšia záloha záznamu. Podľa karty NVR3016 vydržia pri toku 2 Mbit/s na kameru 4 kamery na disku 2 TB asi 23 dní, 8 kamier asi 11 dní a 16 kamier asi 5 dní, štyrikrát väčší disk vydrží štyrikrát dlhšie. Pri kamerách na verejných priestranstvách môžu platiť podmienky pre dobu uchovania záznamu, ktoré rieši Úrad na ochranu osobných údajov, preto sa oplatí s nimi rátať už pri výbere disku. Do kamier so slotom pre pamäťovú kartu patrí karta microSD, ktorá nahráva aj pri výpadku siete.

Jedna aplikácia pre rôzne značky: ONVIF a hybridné rekordéry

Cez jedinú aplikáciu rekordéra možno spojiť kamery rôznych značiek. Kamery s podporou ONVIF sa pripoja k rekordérom iných výrobcov, a naopak: staršie kamery, kamery značiek Dahua a Hikvision (uvádzame ich len ako príklad kompatibility) aj naše ZONEWAY. Prepojenie s cudzími rekordérmi a kamerami sme v praxi skúšali, napriek tomu ide o skúsenosť, nie o záruku pre každú verziu firmvéru.

Pre staršie objekty s koaxiálnym rozvodom sú určené hybridné rekordéry XVR3004, XVR2108 a XVR5016. Kombinujú analógové kamery na koaxe s IP kamerami po sieti a všetko sa sleduje v jednej aplikácii. Existujúce káble tak môžete zachovať a nové kamery pridávať postupne.

Čo nefunguje a ako to obísť

• Staršie IP kamery bez ONVIF a RTSP a nový rekordér, ktorý vie len ONVIF alebo vlastný protokol. Takéto kamery sa do nového rekordéra nepripoja. Riešením je kamera s ONVIF alebo rekordér rovnakej značky.
• Analógové kamery na čistom NVR. NVR3016 ani NVR3632 koaxiálny kábel nevedia. Pre starý kamerový systém s koaxom potrebujete hybridný XVR.
• Kabeláž cez video baluny. To isté UTP, ktoré dnes nesie analógový signál cez baluny, možno znova použiť pre IP kamery až do 100 m, ak je to skutočne Cat5e s celými pármi a bez spojok, aj keď má 10 až 15 rokov. Kamery s rozlíšením 4K a 6K (8 až 12 Mpx) po ňom podľa mojej skúsenosti fungujú bez problému.

Káble, switch aj ďalšie veci, ktoré k systému chýbajú, sa dajú kedykoľvek doobjednať.

Rozlíšenie, objektív a nočné videnie

Najvyššie číslo megapixelov nebýva najlepšia voľba. Pre vchod, dvor alebo vnútorný priestor stačí 4 až 5 Mpx. 8 Mpx (4K) dáva zmysel tam, kde potrebujete z diaľky priblížiť detail, napríklad EČV pri vjazde. Väčšie rozlíšenie znamená vyšší dátový tok, teda viac miesta na disku a väčšie nároky na rekordér a sieť.

• Objektív. Čím menšie číslo v mm, tým širší záber: 2,8 mm stráži celý vstup, 4 mm a viac užší úsek. Kamery so zoomom umožnia uhol doladiť pri montáži.
• Nočné videnie. Infračervený prísvit dáva čiernobiely obraz, kamery ColorVu držia farbu aj za šera vďaka bielemu svetlu a citlivému snímaču.
• Analýza obrazu (IVA / AI). Kamera spozná človeka alebo vozidlo a hlási len to, čo vás zaujíma, nie každý pohyb konárov. Najlepšie funguje s rekordérom, ktorý analýzu podporuje, napríklad NVR3016.

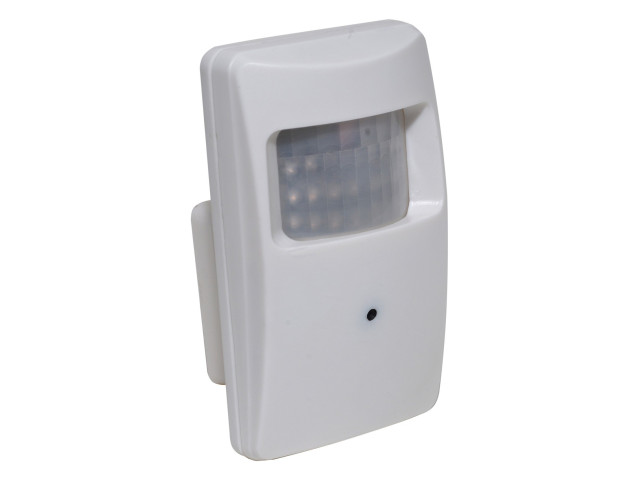

Kamery ukryté v hodinách, senzoroch alebo nabíjačkách sú vo vlastnej kategórii. Prehľad podľa miesta montáže: vonkajšie IP kamery, vnútorné IP kamery, otočné IP kamery, NVR rekordéry a príslušenstvo pre IP kamery.

Návrh kamerového systému v piatich krokoch

1. Načrtnite pôdorys a zakreslite miesta kamier, hlavne vchody, vjazd a okolie domu.
2. Zmerajte trasu kábla ku každej kamere (najviac 100 m) a vyberte miesto pre rekordér a switch.
3. Vyberte kamery podľa miesta a prostredia, prípadne otočnú tam, kde potrebujete veľký záber.
4. Spočítajte disk podľa počtu kamier a požadovaných dní záznamu.
5. Doplňte držiaky, zdroje a označenie objektu a pred definitívnou montážou celý systém krátko zapojte na stole.

Časté otázky

Je lepšia IP kamera cez Wi-Fi, alebo cez kábel s PoE?

Pre trvalú prevádzku kábel s PoE: jedným káblom sa kamera napája aj prenáša obraz a záznam nezávisí od Wi-Fi. Wi-Fi a solárne kamery sú len pre núdzové alebo dočasné použitie.

Aký dlhý môže byť kábel k PoE kamere?

Podľa normy 100 m na jeden segment. Dlhšia trasa funguje len s kvalitnou kabelážou bez súbehu so silovým vedením, výbojkami, indukčnými záťažami a frekvenčnými meničmi, alebo ju rozdeľte medziľahlým switchom.

Koľko wattov potrebuje PoE kamera?

Bežná kamera asi 15 W (802.3af). Otočné kamery s prísvitom môžu presiahnuť 15 W a potrebujú napájanie na 30 W, veľké PTZ kamery injektor na 60 W.

Aký disk potrebujem a na koľko dní záznam vydrží?

Čo najväčší. Pri toku 2 Mbit/s na kameru vydržia 4 kamery na disku 2 TB asi 23 dní, 8 kamier asi 11 dní. Záznam na pohyb spotrebuje menej.

Funguje IP kamera bez internetu a cez mobil?

Záznam do rekordéra alebo na kartu funguje aj bez internetu. Na prístup z mobilu mimo domova je potrebný internet a aplikácia s P2P pripojením, ktorú kamery podporujú.

Dá sa kamera pripojiť k cudziemu rekordéru alebo NAS?

Áno, ak podporuje ONVIF. Staršie kamery bez ONVIF a RTSP sa k novému rekordéru nepripoja.

Aký je rozdiel medzi NVR a XVR?

NVR pracuje len s IP kamerami. XVR je hybridný a zvládne aj analógové kamery na koaxe, hodí sa pri rekonštrukcii starého systému s pôvodnou kabelážou.

Môžem k NVR pripojiť analógové kamery?

Nie. NVR3016 ani NVR3632 koaxiálny kábel nevedia. Pre analógové kamery je potrebný hybridný XVR.

Obsah spracoval Ing. Václav Turek, technik.
