Ako vybrať elektrický zámok na dvere

Elektrický dverový zámok je len jedna časť prístupového systému. Potrebujete k nemu prvok, ktorý o odomknutí rozhodne (čítačku, klávesnicu, riadiacu jednotku alebo videozvonček), napájací zdroj a spravidla odchodové tlačidlo. Pred výberom si ujasnite:

1. Aké sú dvere? Materiál krídla a zárubne, smer otvárania, sklo, vonkajšie prostredie.
2. Čo sa má stať pri výpadku prúdu? Majú sa dvere uvoľniť (fail-safe), alebo zostať zamknuté (fail-secure)?
3. Čím sa bude zámok ovládať a napájať? Napätie 12 alebo 24 V, odber prúdu a zaťažiteľnosť spínacieho kontaktu.

Typy elektrických zámkov v ponuke

Magnetické (elektromagnetické) zámky

Elektromagnet sa montuje na zárubňu a kovová kotva na krídlo. Zámok nemá západku, pracuje ticho a drží len pod napätím, takže ide vždy o vyhotovenie fail-safe. Prídržná sila modelov v ponuke je 60 až 1 200 kg. Výber sily, kovania a napájania podrobne opisuje kategória magnetické zámky na dvere.

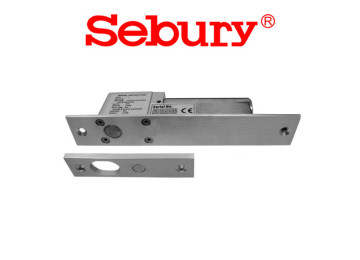

Čapové a piestové zámky

Telo zámku sa zadlabáva do rámu a oceľový čap sa zasúva do protikusu v krídle. Mechanické zaistenie čapom ponúka prídržnú silu 800 až 1 200 kg. Bývajú v oboch režimoch: SEBURY SB-200A je fail-safe, jeho dvojča SB-200B fail-secure. Viaceré modely majú nastaviteľné oneskorenie uzamknutia (napríklad 0/3/6/9 s), aby sa čap vysunul až po dovretí dverí.

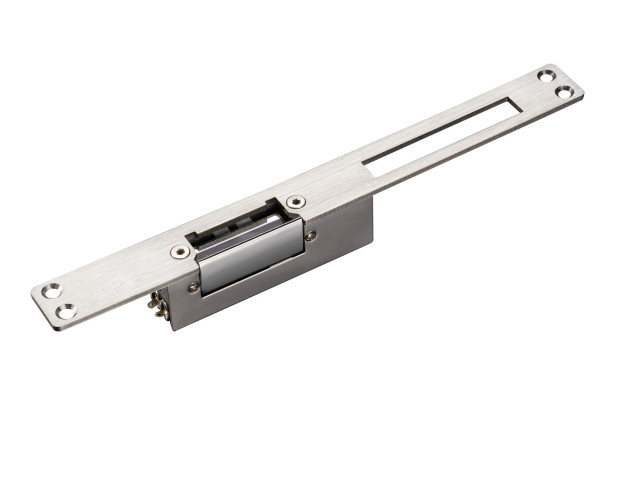

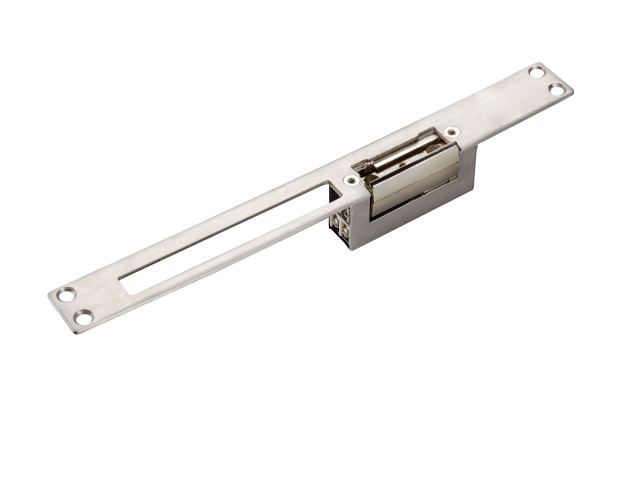

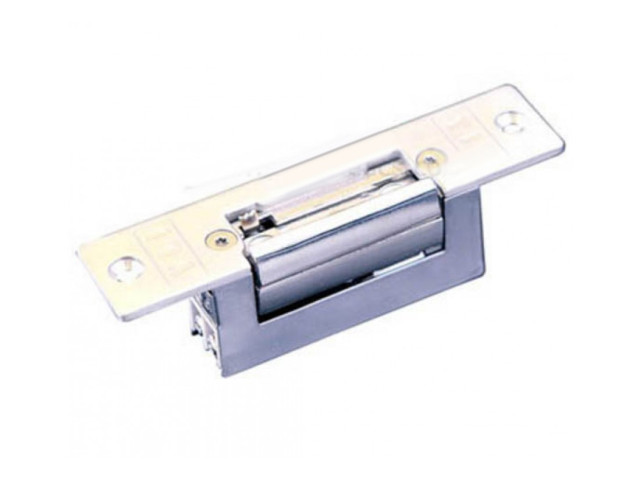

Klasické elektrické zámky (elektrické otvárače)

Montujú sa do zárubne oproti strelke mechanického zámku a na povel ju uvoľnia, takže dvere možno otvoriť zatlačením. Hodia sa pre drevené, kovové a PVC dvere, pri ktorých chcete zachovať existujúci zámok a kľučku. Väčšina je fail-secure (bez napätia zamknuté); SEBURY BEL-005 NC a SESAME SE-3NCS sú fail-safe.

Špeciálne a elektronické zámky

Pre skrinky a úschovne slúžia malé čapové a strmeňové zámky alebo zámok CB99 so vstavanou čítačkou MIFARE. Vonkajší čapový zámok SEBURY SB-9000 s krytím IP55 a vložkou na kľúč je určený pre oceľové brány a ťažké dvere. Kde nemožno viesť kábel, poslúžia batériové sety ZONEWAY alebo inteligentné zámky a kľučky s ovládaním z mobilu.

Porovnanie hlavných typov

Fail-safe, alebo fail-secure?

• Fail-safe (bez napätia odomknuté) – zámok drží len pod napätím. Pri výpadku alebo odpojení napájania sa dvere uvoľnia. Patria sem všetky magnetické zámky a časť čapových zámkov a otváračov.
• Fail-secure (bez napätia zamknuté) – zámok zostáva zamknutý aj bez prúdu a odomkne sa privedením napätia. Hodí sa tam, kde má priestor zostať pri výpadku mechanicky zaistený, napríklad pri skrinkách, úschovniach alebo technických priestoroch.

Výrobcovia pre to isté správanie používajú aj skratky NC a NO, nie vždy jednotne. Rozhodujúci je preto údaj „bez napätia zamknuté / odomknuté“ v parametroch na karte produktu.

Pre dvere na únikových cestách sa spravidla volia zámky fail-safe. O tom, aký zámok a zapojenie možno na únikové alebo požiarne dvere použiť, však rozhoduje projekt stavby, riešenie protipožiarnej bezpečnosti a platné predpisy. Výber konzultujte s projektantom a montáž zverte kvalifikovanému technikovi.

Napájanie 12 V a záloha pri výpadku

Väčšina zámkov v ponuke pracuje na 12 V DC, vybrané modely aj na 24 V DC. Zdroj dimenzujte na súčet odberov zámku, čítačky a ďalších prvkov s rezervou. Počítajte s rozbehovým prúdom čapových zámkov: SEBURY SB-200A odoberá pri vysunutí čapu 900 mA, v pokoji 150 mA. Pri dlhých kábloch zohľadnite úbytok napätia.

Ak má systém fungovať aj pri výpadku siete, zvoľte zálohovaný zdroj. SEBURY BPS-04 dáva 12 V DC / 3 A, má miesto pre akumulátor 12 V / 7 Ah (predáva sa samostatne), nastaviteľnú dobu odomknutia 0–10 s, svorky NC a NO pre oba typy zámkov a vstup pre odchodové tlačidlo. Ďalšie modely nájdete medzi napájacími zdrojmi a UPS. Pripojenie na sieť 230 V smie vykonať len osoba s elektrotechnickou kvalifikáciou.

Zapojenie s čítačkou, klávesnicou a videozvončekom

• Autonómne klávesnice a čítačky majú vlastnú pamäť používateľov a relé, ktoré spína zámok priamo – napríklad Sebury K2 EM s relé NO/NC do 12 V / 3 A. Nájdete ich medzi prístupovými klávesnicami a čítačkami.
• Systémové čítačky s výstupom Wiegand posielajú načítaný kód do prístupovej riadiacej jednotky, ktorá rozhodne o odomknutí a zámok zopne.
• Odchodové tlačidlo na vnútornej strane dverí umožní odísť bez karty. V ponuke sú odchodové tlačidlá kontaktné, nerezové s krytím IP67 aj bezdotykové infra.
• Videozvončeky odomykajú zámok výstupom relé z monitora alebo z mobilnej aplikácie. Napríklad ZONEWAY V3-K má relé NO/NC pre zámok 12 V s odberom do 2 A. Pozri IP videozvončeky.

Zámok fail-safe sa pripája na rozpínací kontakt NC, zámok fail-secure na spínací kontakt NO. Kontakt musí uniesť prúd zámku, pri náročnejších zámkoch použite pomocné relé alebo zdroj s výstupom pre zámok. K cievke jednosmerného zámku patrí ochranná dióda – manuály našich klávesníc uvádzajú typ 1N4004.

Výber podľa typu dverí

• Drevené a kovové dvere: čapový zámok, elektrický otvárač aj magnetický zámok; podľa smeru otvárania a zárubne s montážnym kovaním.
• Sklenené dvere: čapový zámok SESAME SB-5818 so sťahovacím U profilom, zámky SB-100T a SB-200A/B s kovaním pre bezrámové sklo 8–15 mm (SBK1, SBK2, ZEL-600) alebo magnetický zámok s U-kovaním.
• Kyvné „lietacie“ dvere: SESAME SE-3NCS na otváranie do 90°, aj na sklo 12–15 mm.
• Brány a vonkajšie vstupy: čapový zámok SEBURY SB-9000 (IP55) alebo magnetické zámky SG280 a SG500 (IP65).
• Skrinky, vitríny a úschovne: čapové zámky CB-91, CB-92 a SE-301, RFID zámok CB99 alebo magnetické zámky 60 kg.
• Bez kabeláže: batériové sety ZONEWAY WS1, WS2, D2 a D3 so zámkom, klávesnicou a ovládačmi.

Elektrozámky podľa použitia: vchod, kancelária, bytový dom a skrinky

Pojmom elektrozámky sa bežne označujú všetky zámky ovládané elektricky: magnetické, čapové aj elektrické otvárače. Najjednoduchšie ich vyberiete podľa situácie na dverách.

Elektrický zámok na diaľkové ovládanie bez kabeláže

Set ZONEWAY WS2 tvorí klávesnica s čítačkou kariet EM 125 kHz a snímačom odtlačku prsta v kryte IP65, bezdrôtový zámok a dva diaľkové ovládače. Diely komunikujú na 433 MHz s dosahom najviac 20 m a pamäť pojme 1 000 používateľov (100 odtlačkov prstov a 900 kariet alebo PIN kódov). Klávesnica vydrží na batérie až rok pri približne 30 prechodoch denne, zámok až 12 mesiacov. Montáž uľahčujú priložené samolepiace pásky 3M.

Odchodové tlačidlá k zámkom nájdete v kategórii odchodové tlačidlá.

Časté otázky

Čo sú elektrozámky a na čo slúžia?

Elektrozámky sú zámky, ktoré odomkne elektrický signál z čítačky, klávesnice, videozvončeka alebo tlačidla. Pracujú väčšinou na 12 V DC, vybrané modely na 24 V DC, a nahrádzajú alebo dopĺňajú kľúč tam, kde chcete mať prehľad o oprávnených osobách.

Aký zámok na dvere s čítačkou vybrať do bytového domu?

Najčastejšie magnetický alebo čapový zámok s čítačkou, odchodovým tlačidlom a zálohovaným zdrojom, napríklad SEBURY BPS-04 (12 V DC / 3 A). Na únikových cestách sa volí zámok fail-safe podľa projektu stavby, preto zapojenie konzultujte s projektantom.

Aký je rozdiel medzi elektrickým a elektronickým zámkom?

V bežnej reči sa oba pojmy zamieňajú. Elektrickým zámkom sa zvyčajne myslí výkonný prvok – magnet, čap alebo otvárač –, ktorý ovláda čítačka či riadiaca jednotka. Elektronickým zámkom sa často označuje aj zariadenie s čítačkou priamo v tele, napríklad RFID zámok CB99 alebo inteligentná kľučka.

Dá sa elektrický zámok otvoriť aj kľúčom?

Áno, pri kombinovaných zámkoch s cylindrickou vložkou, napríklad SEBURY SB-600A, SB-600B, BL-2900, BL-2500B alebo vonkajšom SB-9000. Kľúč potom slúži na núdzové alebo servisné otvorenie.

Čo sa stane so zámkom pri výpadku prúdu?

Zámok fail-safe sa uvoľní, fail-secure zostane zamknutý. Aby fail-safe zámok držal aj pri výpadku, potrebuje zálohovaný zdroj s akumulátorom.

Zabezpečíte aj montáž?

Montáže prístupových systémov ponúkame v západných Čechách, po dohode aj inde – podrobnosti nájdete na stránke montáže, cenník služieb a referencie.

Text pripravil Ing. Václav Turek, technik.
