RFID karty, čipy a ďalšie identifikátory

Čo je RFID a ako funguje RFID čip

RFID (rádiofrekvenčná identifikácia) je bezkontaktný spôsob, ako rozpoznať osobu alebo predmet. RFID čip tvorí drobný čip s anténou, uzavretý v prívesku, karte, samolepke alebo náramku. Nemá batériu: energiu získa z elektromagnetického poľa čítačky a po priložení jej odovzdá svoje identifikačné číslo. O prístupe potom rozhoduje čítačka alebo pripojená riadiaca jednotka.

Ako vybrať RFID čip podľa čítačky

Najdôležitejšia je kompatibilita: čip musí zodpovedať frekvencii aj technológii čítačky. Vzhľadovo rovnaké prívesky sa môžu vnútri zásadne líšiť, preto sa neriaďte tvarom ani farbou.

• EM 125 kHz (EM4100/TK4100, EM4102, EM4200) – pre čítačky a klávesnice označené EM alebo 125 kHz. S čítačkou MIFARE nefungujú.
• MIFARE 13,56 MHz (Classic 1K a 4K, DESFire EV1 a EV3) – pre čítačky MIFARE. Rovnaká frekvencia nestačí, Classic a DESFire sú odlišné rodiny čipov. Väčšina našich MIFARE čítačiek prečíta sériové číslo (UID) čipov Classic, Plus, DESFire aj Ultralight; prácu s pamäťou a šifrovaním overte pri konkrétnej čítačke.
• HID 125 kHz – karta HID vo formáte Wiegand 26 potrebuje čítačku s podporou HID.

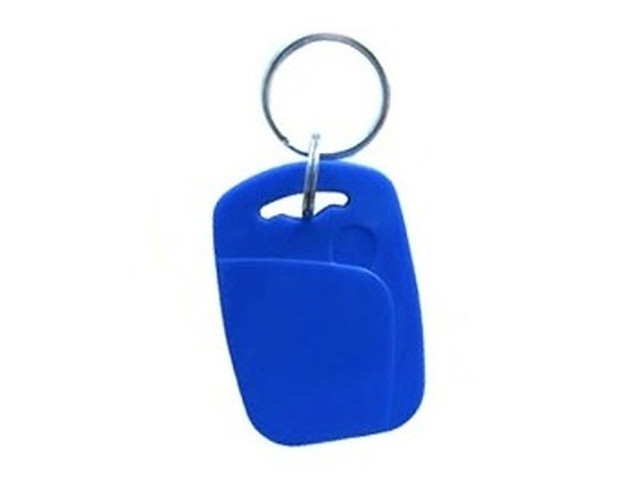

• Hybridné EM + MIFARE – dva samostatné čipy v jednom médiu. Každá čítačka načíta len svoju časť a oprávnenia sa v oboch systémoch spravujú zvlášť.

Príklad z praxe: systémové čítačky Sebury R2 EM/HID a Sebury R2-M majú rovnaké puzdro, prvá však číta len karty 125 kHz a druhá len MIFARE na 13,56 MHz. Pre obe technológie pri jednom vstupe zvoľte dvojfrekvenčné zariadenie, napríklad klávesnicu Sebury sTouch2.

Porovnanie technológií EM, MIFARE a hybrid

Tvary a vyhotovenia RFID čipov

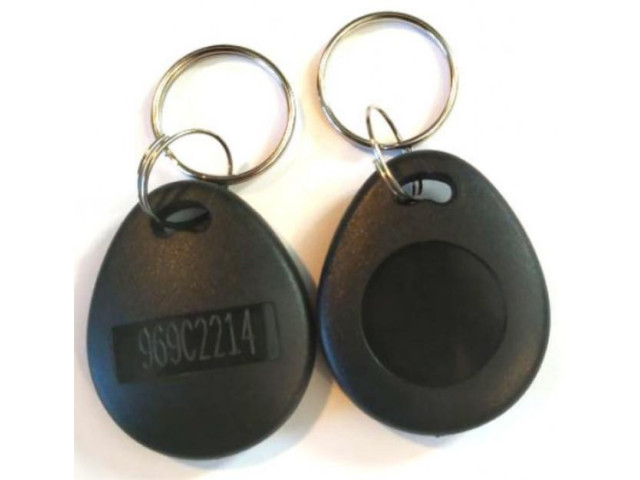

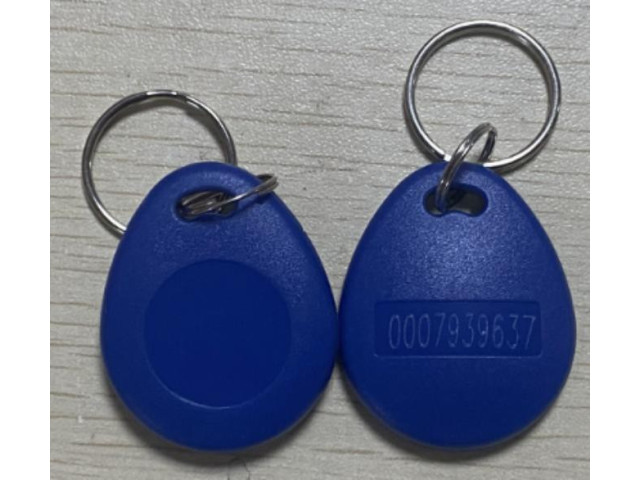

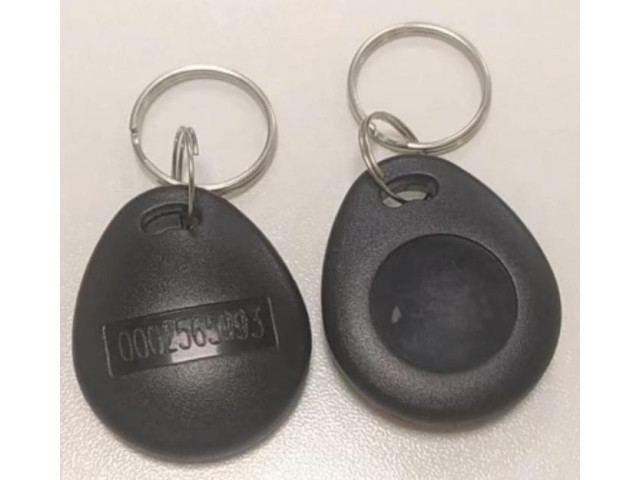

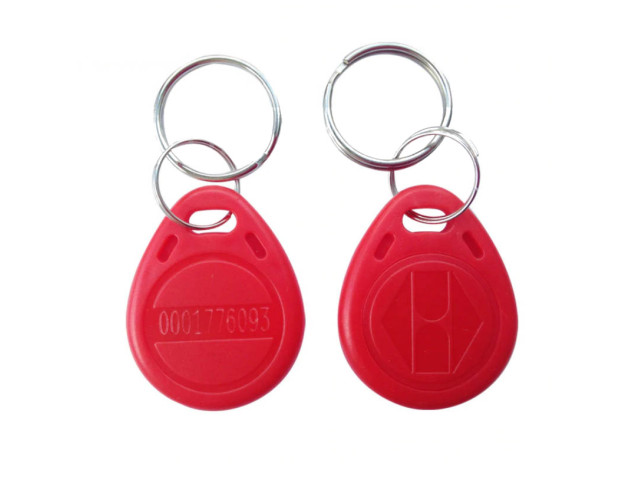

• Prívesky na kľúče (kľúčenky) – najčastejšie čipy na dvere. Kvapkovité puzdro z ABS meria 43,7 × 30,5 × 5,3 mm, prívesky EM majú na tele identifikačné číslo. Šesť farieb pomôže rozlíšiť skupiny používateľov, odolnejší SEBURY TAG8 má plne zaliate telo. Niektoré farby sa predávajú len po celých baleniach od 100 kusov, zákazkovú farbu dodáme od 500 kusov.
• RFID karta – štandardný rozmer 86 × 54 mm, tenká 0,8 mm alebo hrubá 1,8 mm. Karta s dlhým dosahom SEBURY L-BEC-01 s čipom EM4200 dosiahne s kompatibilnou čítačkou približne 80–100 cm, hodí sa preto na vjazdy a parkoviská.

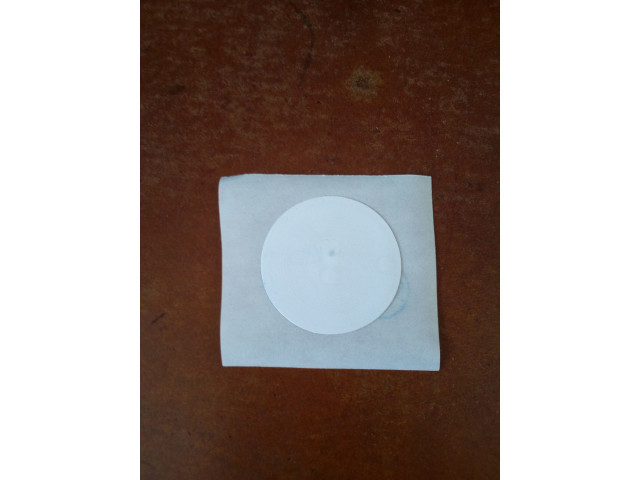

• Samolepky – na nalepenie na zariadenie alebo telefón. Okrúhle MIFARE samolepky s priemerom 20 a 35 mm patria do interiéru na nekovový podklad, plastové SEBURY QB-30 (EM aj MIFARE) majú krytie IP66 a hodia sa aj von.
• Náramky – silikónové EM aj MIFARE pre fitness, wellness, bazény, hotely alebo dochádzku.
• Klincové tagy – EM 125 kHz s priemerom 6 mm a krytím IP67 sa zapúšťajú do predvŕtaného otvoru v dreve, v paletách alebo pri kontrolných bodoch.
• UHF karty – na identifikáciu vozidiel s UHF čítačkou, vrátane držiaka karty na čelné sklo.

Potlač a číslovanie kariet

Karty SEBURY BEC-02 majú na zadnej strane vytlačené identifikačné číslo, takže ich ľahko priradíte konkrétnemu používateľovi. Karty určené na potlač (BEC-01 bez čísla, MIFARE Classic 1K, DESFire EV3 aj hybridné) majú čistý povrch pre vlastnú grafiku alebo firemné údaje z kompatibilnej tlačiarne plastových kariet. Tlačovú technológiu odporúčame najprv overiť na vzorke.

Súpravy pre montážnikov a hromadné odbery

Na vybavenie celej budovy sa oplatia súpravy: 100 odolných čiernych príveskov EM 125 kHz, 100 príveskov MIFARE Classic 1K, 100 hybridných príveskov EM + MIFARE alebo balenie 200 kariet EM, MIFARE, hybridných aj DESFire EV3. Modrý prívesok SEBURY TAG2 predávame viac ako 10 rokov a dlhodobo ho nakupujeme od rovnakého dodávateľa.

• Pred hromadnou registráciou vyskúšajte jeden kus na konkrétnej čítačke a overte formát čísla v riadiacom systéme.
• Čísla čipov EM 125 kHz prenesiete do počítača USB čítačkou ZONEWAY R40DB, ktorá po priložení čipu vypíše jeho číslo napríklad do tabuľky v Exceli.
• Veľkým firmám a štátnym inštitúciám môžeme po predchádzajúcej dohode zaslať 1–2 kusy zdarma na otestovanie kompatibility. Pre väčšie firemné odbery a pre štátne či neziskové organizácie pripravíme individuálnu cenovú ponuku.

Odolnosť a krytie IP

RFID čipy sú pasívne, bez batérie a bez údržby. Väčšina príveskov a kariet má deklarovaný prevádzkový rozsah −40 až +85 °C. Von a do vlhka voľte samolepky QB-30 s krytím IP66 alebo klincové tagy s krytím IP67. Pri náramkoch stupeň krytia uvedený nie je, s dlhodobým ponorením preto nepočítajte. Kov v blízkosti čipu môže skrátiť čítaciu vzdialenosť, montáž na kov preto vždy vopred vyskúšajte.

Čítačky a klávesnice k RFID čipom

V kategórii prístupové systémy, klávesnice a biometrické čítačky nájdete autonómne kódové klávesnice s vlastnou pamäťou používateľov a relé pre zámok aj systémové čítačky, ktoré posielajú číslo čipu cez Wiegand do prístupovej riadiacej jednotky. Podporovanú technológiu (EM, HID, MIFARE) nájdete v názve alebo v parametroch každej čítačky.

Časté otázky

Aký je rozdiel medzi RFID čipom a RFID kartou?

Technológia je rovnaká, líši sa len tvar. Prívesok na kľúče je odolný a stále poruke, karta formátu 86 × 54 mm sa zmestí do peňaženky a dá sa potlačiť. V jednom systéme môžete používať oboje, ak majú rovnakú technológiu.

Bude čip MIFARE fungovať v čítačke 125 kHz?

Nie. Čítačka 125 kHz číta len čipy tejto frekvencie (EM, pri podporovaných modeloch aj HID), čítačka MIFARE len čipy 13,56 MHz. Ak v objekte používate oba typy čítačiek, zvoľte hybridný čip EM + MIFARE alebo dvojfrekvenčnú čítačku.

Aký čip vybrať k čítačke alebo klávesnici SEBURY?

Riaďte sa označením modelu. Verzie EM, napríklad klávesnice SEBURY K2 EM alebo W1-B, potrebujú čipy EM 125 kHz, verzie MIFARE, napríklad čítačka R2-M, čipy MIFARE 13,56 MHz. Pri modeloch označených IC/CPU overte podporovaný typ čipu v parametroch. Dvojfrekvenčné klávesnice sTouch2 a sKey2 prečítajú EM/HID aj MIFARE.

Ako ďaleko čítačka RFID čip prečíta?

Pri bežných prístupových čítačkách ide o niekoľko centimetrov, napríklad klávesnica Sebury sTouch2 uvádza pre EM do 5 cm a pre MIFARE zvyčajne do 2 cm. Karta s dlhým dosahom L-BEC-01 dosiahne s kompatibilnou čítačkou približne 80–100 cm a UHF čítačky pre vjazdy čítajú na niekoľko metrov. Skutočný dosah ovplyvňuje čítačka, natočenie čipu aj kov v okolí.

Potrebuje RFID čip batériu?

Nie. Prívesky, karty, samolepky, náramky aj tagy v tejto kategórii sú pasívne a energiu získavajú z poľa čítačky, takže ich netreba nabíjať.
