Napájacie zdroje a UPS

Napájací zdroj 12V pre prístupové systémy: 3 A, alebo zdroj 12V 5A

Zdroj 12V sa dimenzuje podľa súčtu odberov zámku, čítačky a ďalších prvkov, plus rezerva. V kategórii sú zdroje SEBURY s výstupom 12 V DC / 3 A a 12 V / 5 A, zálohované modely s miestom pre akumulátor 12 V / 7 Ah a malé konvertory, ktoré z rozvodu 16 až 28 V vyrobia 12 V pre čítačky.

Prehľad zdrojov a konvertorov

Ako vypočítať zdroj 12V

Zdroj 12V 3A stačí pre jednu čítačku a malý zámok, zdroj 12V 5A pre čapové zámky a viac prvkov na jednom napájaní. Napájací zdroj pre elektrický zámok dimenzujte takto: spočítajte odber zámku, čítačky alebo klávesnice a prípadného riadiaceho modulu z ich kariet a pridajte aspoň 30 % rezervy. Čapový zámok SEBURY SB-200A odoberá pri vysunutí čapu 900 mA, v pokoji 150 mA, a práve špičku musí zdroj uniesť. Ak vyjde súčet nad približne 2,1 A (70 % z 3 A), zvoľte zdroj 12V 5A. Na dlhých kábloch rátajte s úbytkom napätia: zámok 12 V, ktorý dostane iba 10 V, nemusí pridržať krídlo.

Záloha pri výpadku siete

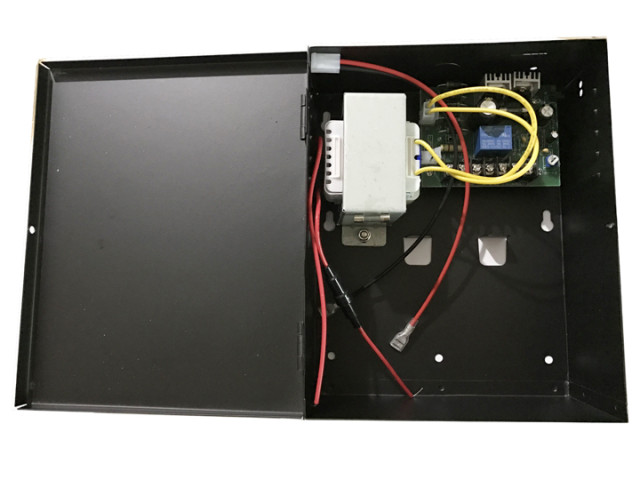

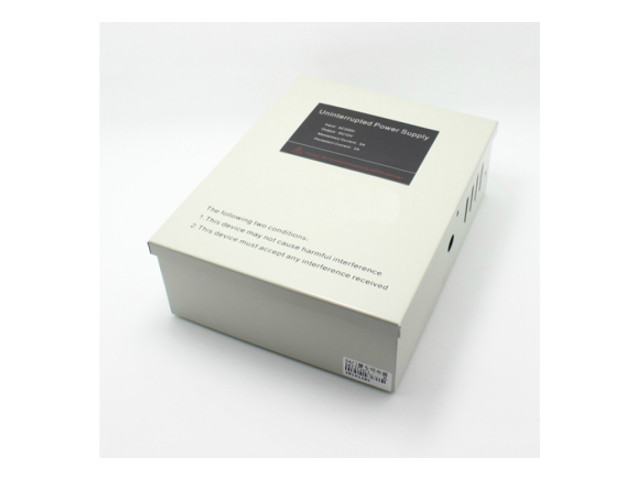

Záložný zdroj pre zámok potrebujete tam, kde dvere nesmú pri výpadku siete zlyhať. Zámok fail-safe, napríklad magnetický, bez napätia odomkne. Aby dvere držali aj pri výpadku, použite zálohovaný model BPS-04, BPS-08 alebo ACB-PS08A s akumulátorom. Bezúdržbový olovený akumulátor 12V 7Ah (VRLA AGM) má rozmery 151 × 65 × 94 mm a váži asi 2,05 kg, v dodávke zdrojov nie je. Skutočná doba zálohy závisí od stavu batérie a súčtu odberov, výrobca ju pevným číslom neuvádza.

Rozvod 24 V a rušenie

Ak sú v stavbe 24V vetvy, BPS-02 a PCB-504 z nich urobia 12 V pre čítačku bez ďalšieho sieťového zdroja. Tam, kde prístupový systém kazí rušenie od silnoprúdových spotrebičov, pomôže izolačný člen ZONEWAY ACB-W106 (galvanické oddelenie, 12 V / 500 mA). Pripojenie na sieť 230 V smie vykonať iba osoba s elektrotechnickou kvalifikáciou pri odpojenom napájaní.

Časté otázky k zdrojom 12V

Zvládne jeden zdroj 12V 5A dva zámky?

Áno, ak súčet špičiek oboch zámkov, čítačiek a riadiacej jednotky zostane v medziach 5 A s rezervou. Zámky sa nemusia zopnúť súčasne, ale dimenzujte pre najhorší prípad. Zdroj s relé, napríklad BPS-08, zámok spína priamo a odľahčí kontaktu prístupovej jednotky. Zámky nájdete v kategórii elektrické zámky.

Čím sa líši zdroj 12 V od zdroja 13,5 V?

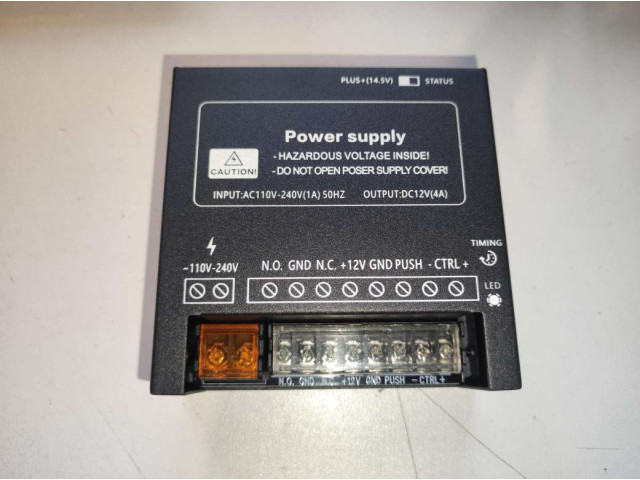

BPS-07-3 má výstup 13,5 V DC a LED ukazujú napätie aj stav zámku. Zámok aj čítačka musia toto napätie zniesť, overte toleranciu v ich parametroch. Väčšina čítačiek a zámkov v ponuke počíta s 12 V.

Na čo slúži nastaviteľné oneskorenie zdroja?

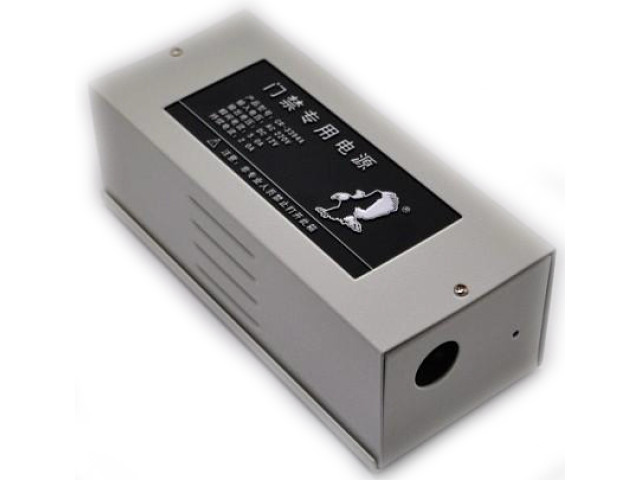

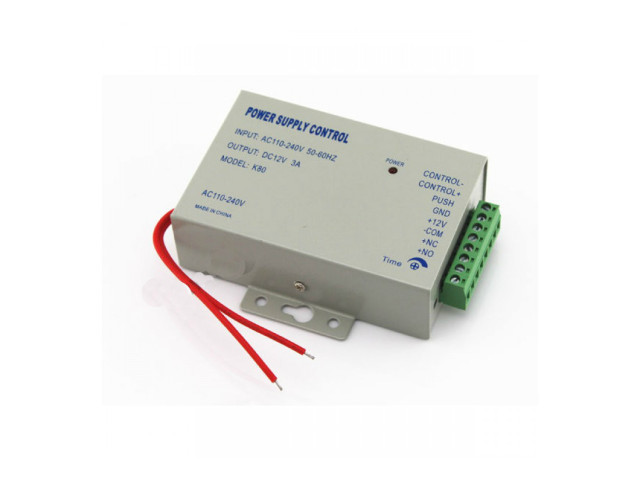

Určuje, ako dlho zostane zámok po povele odomknutý. Pri dverách, ktoré sa po prechode zatvárajú pomaly alebo bez samozatvárača, sa hodí dobu predĺžiť. Modely BPS-01, BPS-04 a BPS-09 nastavujú oneskorenie v rozsahu 0 až 10 s, K80 až 15 s a BPS-07-3 až 30 s.

Aké čítačky a klávesnice k zdroju pripojiť?

Autonómne klávesnice, čítačky kariet aj biometrické čítačky z kategórie prístupové systémy, klávesnice a biometrické čítačky väčšinou pracujú na 12 V DC. Odber každého modelu je v jeho parametroch.

Špecialista – elektrotechnik e-shopu Eletur.sk.
