8CH 5MPx AHD kamerový set CCTV EONBOOM 4+4 - DVR s LAN a 4+4 vonkajšie bullet/dome kamery

Kamerový set AHD EONBOOM 4+4 – 8 kamier 5 MPx s rekordérom ZONEWAY XVR2108

Kamerový set EONBOOM 4+4 je kompletný AHD kamerový systém s nahrávaním pre rodinný dom, chatu, chalupu, sklad alebo predajňu: 4 dome a 4 bullet vonkajšie kamery 5 MPx s objektívom 3,6 mm a IR prísvitom 20 m, hybridný rekordér ZONEWAY XVR2108 s menu v češtine, kabeláž a napájacie zdroje. Kamery sledujete a záznam prehrávate aj v mobile cez aplikáciu V247 alebo BitVision – bez verejnej IP adresy.

8-kanálová kamerová CCTV súprava je určená zákazníkom, ktorí chcú jednoduchú montáž a rýchly nákup celej zostavy za priaznivú cenu. Set zahŕňa digitálny hybridný videorekordér XVR s kompresiou H.265+, 8 vonkajších IR kamier (4× DOME a 4× BULLET), 8 prepojovacích káblov po 20 m (koax + napájanie) s konektormi, centrálny napájací zdroj 12 V s rozbočovačom a USB myš. Rekordér sa pripája do siete LAN, podporuje vzdialený dohľad cez P2P, protokol ONVIF pre IP kamery a AI detekciu osôb; pre PC je k dispozícii softvér iVMS320. Súčasťou je návod v češtine na základné zapojenie, montáž je jednoduchá.

Hlavné výhody kamerového setu

• 8 vonkajších kamier 5 MPx – 4× dome a 4× bullet, objektív 3,6 mm, IR prísvit až 20 m, krytie IP66.
• Hybridný rekordér ZONEWAY XVR2108 – 8× BNC pre kamery AHD/TVI/CVI a navyše až 4 IP kamery.
• Kompletná kabeláž 8× 20 m (koax + napájanie) s konektormi a centrálny zdroj 12 V s rozbočovačom.
• HDMI až 4K + VGA – obraz na televízore aj monitore.
• H.265+ – dlhší záznam na rovnaký disk, 1× SATA disk do 8 TB.
• AI detekcia osôb a 4 alarmové vstupy – menej planých poplachov, prepojenie čidiel.
• Mobilná aplikácia V247 / BitVision a PC softvér iVMS320 – P2P bez verejnej IP adresy.
• Menu rekordéra v češtine (rozhranie 6.0, slovenčinu výrobca neponúka).

Rekordér ZONEWAY XVR2108 – hybridný XVR pre AHD, TVI, CVI aj IP kamery

Srdcom setu je hybridný rekordér ZONEWAY XVR2108 (XVR) s 8 vstupmi BNC pre analógové HD kamery AHD, HD-TVI (2.0 aj 3.0), HD-CVI aj klasické analógové kamery (960H/CVBS). Popri 8 kamerách zo setu k nemu po sieti pripojíte ešte 4 IP kamery až 8 MPx (ONVIF), takže systém neskôr rozšírite bez výmeny rekordéra. Obraz posiela na televízor alebo monitor cez HDMI až v 4K (3840 × 2160) a cez VGA, nahráva s kompresiou H.265+ na jeden SATA disk do 8 TB a k sieti sa pripája káblom (LAN 10/100 Mb/s).

Koľko kamier rekordér nahrá

Kombináciu analógových a IP kamier zvolíte v menu rekordéra podľa toho, aké kamery pripojíte:

Ako plynulo rekordér nahráva kamery zo setu

Kamery v sete majú rozlíšenie 5 MPx. Pri 8 pripojených analógových kamerách ich rekordér XVR2108 nahráva (PAL) rýchlosťou 6 snímok/s v plnom rozlíšení 5 MPx, v úspornom režime 5MP Lite 10 sn./s. Ak je pre vás dôležitejšia plynulosť, prepnite kamery v ich menu na nižšie rozlíšenie: 4 MPx rekordér nahrá 8 sn./s (4MP Lite 15 sn./s), 2 MPx (1080p) 15 sn./s a v režime Lite ako 1080N plynulých 25 sn./s.

Praktický tip: na miesta, kde potrebujete hlavne rozpoznať detail (vstup, vjazd), ponechajte 5 MPx; kde je dôležitý plynulý pohyb, zvoľte nižšie rozlíšenie alebo režim Lite. Pre vysoké rozlíšenie aj plynulosť zároveň doplňte k setu IP kameru – rekordér nahráva IP kamery rýchlosťou 25 sn./s aj v 8 MPx.

AI detekcia osôb, detekcia pohybu a alarmové vstupy

Rekordér XVR2108 dokáže AI detekciu osôb – rozlíši v obraze postavu človeka, takže vás menej často obťažujú plané poplachy napríklad od pohybu stromov alebo svetiel. Klasická detekcia pohybu stráži až 12 kanálov (8 analógových + 4 IP). Na udalosť môže rekordér reagovať:

• záznamom udalosti na disk
• e-mailom so snímkou na zadanú adresu
• hláškou na obrazovke
• zvukovým signálom (bzučiak rekordéra)
• push notifikáciou do mobilu pri detekcii pohybu

Na prepojenie so zabezpečením má rekordér 4 drôtové alarmové vstupy pre čidlá (napr. PIR, magnetické kontakty) a 1 alarmový výstup, napr. pre sirénu alebo vstup zabezpečovacieho systému.

Ovládanie kamier po koaxe, otočné kamery a zvuk

Rekordér podporuje UTC – ovládanie analógových kamier po koaxiálnom kábli vrátane otočných PTZ kamier, bez ďalšieho vodiča. Otočné kamery je možné riadiť aj po zbernici RS485 (Pelco-D, Pelco-P). Zvuk nahráte cez 1× audio vstup RCA (napr. z mikrofónu), z analógových kamier s mikrofónom po koaxe (AOC) aj z IP kamier; výstup RCA slúži na odposluch cez zosilňovač s reproduktorom. Obojsmernú komunikáciu (intercom) rekordér nepodporuje.

Vzdialený dohľad: mobilná aplikácia V247, BitVision a PC softvér iVMS320

Kamery sledujete, ovládate a záznam prehrávate odkiaľkoľvek. P2P pripojenie funguje bez verejnej IP adresy: rekordér pripojíte káblom do routera, v aplikácii načítate QR kód z menu rekordéra a zadáte heslo. Ak máte verejnú IP adresu, pripojíte sa k rekordéru aj napriamo; podporuje aj DDNS (napr. no-ip, Dyndns). Službu P2P zabezpečuje výrobca zadarmo.

• V247 (Android, iOS) – aktuálna mobilná aplikácia odporúčaná výrobcom.
• BitVision (Android, iOS) – predchádzajúca mobilná aplikácia, ktorú poznajú majitelia starších zariadení.
• iVMS320 (Windows, macOS) – PC softvér zadarmo pre viac rekordérov a kamier naraz.
• Webový prehliadač – Edge, Chrome, Firefox alebo Safari.

V mobile prehráte záznam až zo 4 kamier súčasne. Prehrávanie prenáša veľké množstvo dát – na mobilných dátach ho preto využívajte s rozmyslom, pohodlnejšie cez Wi-Fi.

Otvorený systém: obraz jednotlivých kanálov rekordér poskytuje aj ako RTSP stream, takže ho môžete odovzdať do Synology Surveillance Station, Milestone XProtect alebo Blue Iris a do inteligentnej domácnosti Home Assistant, Loxone či Fibaro.

Videonávod – mobilná aplikácia V247, nastavenie a vzdialený prístup (video v češtine):

Pripojenie rekordéra k aplikácii V247 a základné funkcie (video v angličtine):

PC softvér iVMS320 pre kamery a rekordéry ZONEWAY:

Menu rekordéra v češtine – rozhranie verzie 6.0

Menu rekordéra je v češtine (slovenčinu výrobca neponúka), na výber je ďalších viac ako 20 jazykov, napríklad angličtina. Ovládate ho myšou cez USB priamo na monitore, cez webový prehliadač alebo na diaľku. Sprievodca pri prvom spustení prevedie nastavením času, siete, disku a kamier, priamo zo živého obrazu prehráte posledných 5 minút vybranej kamery. Firmvér je možné aktualizovať aj cez internet.

Video ukážka rozhrania rekordérov ZONEWAY verzie 6.0 (video v češtine):

Kompresia H.265+ – dlhší záznam na rovnaký disk

Kompresia H.265+ optimalizuje kodek H.265 najvýraznejšie vtedy, keď sú splnené špecifické kritériá kamerového dohľadu. Tieto kritériá zahŕňajú:

• Stabilné pozadie, kde sa informácie menia veľmi zriedka.
• Primárne zameranie na objekty, ktoré sa pohybujú po tejto stagnujúcej scéne.
• Doba, keď sa objekty pohybujú len príležitostne, je podstatná.
• 24-hodinový nepretržitý dohľad, kde obrazový šum má relatívne veľký vplyv na kvalitu obrazu.

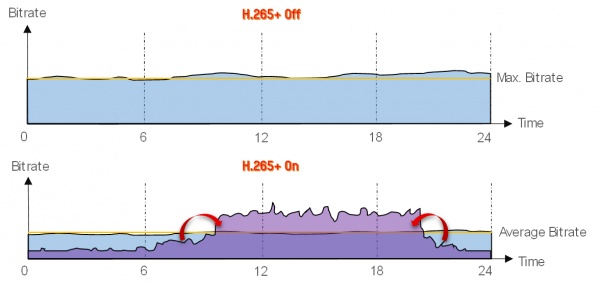

Pri splnení týchto podmienok sa v praxi ukázalo, že kompresia H.265+ dokáže znížiť požadovaný dátový tok UHD videa až o 67 % v porovnaní s H.265, čím sa zníži požadovaná šírka pásma a v neposlednom rade aj nároky a náklady na kapacitu úložiska. Rekordér XVR2108 okrem H.265+ podporuje aj H.265, H.264 a H.264+.

Tri kľúčové vlastnosti: kódovanie, šum a prenosová rýchlosť

S rozlíšením Ultra HD a vyššou efektivitou prenosu vylepšuje H.265+ kompresný pomer na základe troch kľúčových technológií:

• Prediktívna technológia kódovania na základe pozadia alebo referenčnej snímky.
• Digitálna technológia redukcie šumu.
• Technológia dlhodobej kontroly prenosovej rýchlosti (bitrate).

Záznam, dĺžka archivácie a zálohovanie

Rekordér nahráva nepretržite, podľa časového plánu, pri pohybe, pri alarme alebo pri inteligentnej udalosti; v predvolenom stave nahráva všetky kanály nepretržite 24 hodín denne. Má jednu pozíciu pre SATA disk 2,5" alebo 3,5" do 8 TB. Po zaplnení disku sa najstarší záznam automaticky prepisuje, takže nahrávanie nikdy nekončí. Orientačná dĺžka nepretržitého záznamu pri priemernom toku 2 Mb/s na kameru (H.265):

Skutočný tok závisí od rozlíšenia, snímkovania a ruchu v scéne; nahrávaním len pri pohybe alebo alarme a kompresiou H.265+ archiváciu výrazne predĺžite. Dĺžku archivácie – dôležitú aj pre splnenie pravidiel GDPR a odporúčaní úradu na ochranu osobných údajov – tak nastavíte veľkosťou disku a režimom nahrávania. Rekordér navyše dokáže obmedziť maximálnu dobu uchovania záznamu (v dňoch) – staršie záznamy potom automaticky maže.

Vyhľadávanie, prehrávanie a zálohovanie záznamu

Záznam nájdete podľa kanála, dátumu a času, pohybu, alarmu alebo štítku a na časovej osi. Prehrávať je možné zrýchlene, spomalene, dozadu aj po snímkach, s digitálnym zoomom. Zálohujete na USB flash disk alebo externý disk (FAT32), po sieti alebo na FTP. Aby dôkazy nezmizli s rekordérom, nastavte odosielanie snímok udalostí e-mailom a zálohu na FTP server mimo objektu.

Kamery v sete: 4× dome MHD-DNI20-500 a 4× bullet MHD-CR20A-500K

Set obsahuje 8 vonkajších farebných kamier 5 MPx AHD s objektívom 3,6 mm a IR prísvitom s dosahom 20 m: 4 dome kamery MHD-DNI20-500 a 4 bullet kamery MHD-CR20A-500K. Dome kamery majú snímač K05 s procesorom FH8538M, bullet kamery snímač K03 s procesorom FH8538; obe majú krytie IP66 a rozlíšenie prepínateľné 5 / 4 / 2 MPx (z výroby nastavené 5 MPx). Napája ich centrálny zdroj 12 V, ktorý je súčasťou setu.

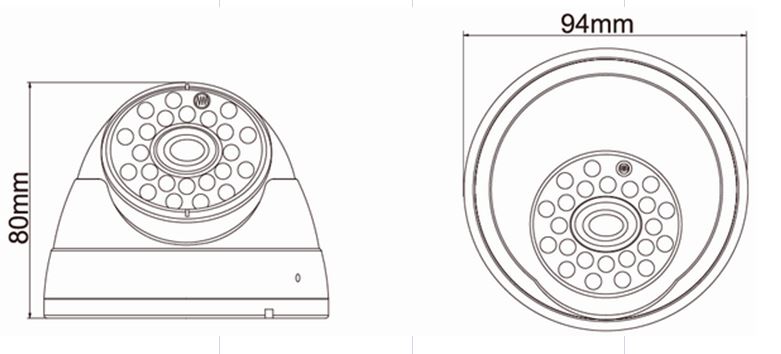

Dome kamera MHD-DNI20-500 – 5 MPx, objektív 3,6 mm, IR 20 m

5MPx AHD vonkajšia farebná antivandal dome kamera so snímačom K05.

• obrazový senzor 1/2,5" K05 (procesor FH8538M)
• IR prísvit (18 SMD IR LED, dosah 20 m)
• rozlíšenie 5 MPx (2592 × 1944 px), obraz prepínateľný v rozlíšeniach 5 MPx / 4 MPx / 2 MPx, z výroby je nastavené 5 MPx
• objektív 3,6 mm
• funkcia true day/night (ICR)
• WDR, 3D-DNR, UTC, OSD menu
• krytie IP66, rozmery Ø 94 × 80 mm
• napájanie 12 V DC – z centrálneho napájacieho zdroja, ktorý je súčasťou setu

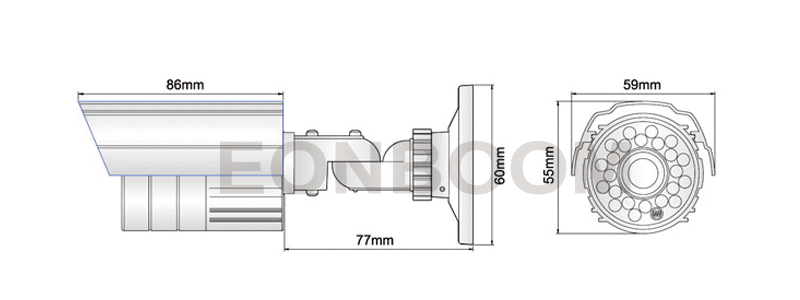

Bullet kamera MHD-CR20A-500K – 5 MPx, objektív 3,6 mm, IR 20 m

• kamera sníma v rozlíšení 5 MPx (2688 × 1920) rýchlosťou 25 sn./s, Low Illumination (0,01 lx) – rýchlosť záznamu určuje rekordér (pozri vyššie)
• farebná vonkajšia bullet kamera AHD / TVI / CVI / analóg s IR prísvitom
• objektív 3,6 mm
• IR prísvit (24 IR LED, dosah až 20 m)
• guľový 3-osový mechanizmus držiaka na nastavenie ľubovoľného zorného smeru
• robustné odolné vyhotovenie, krytie IP66
• napájanie 12 V DC – z centrálneho napájacieho zdroja, ktorý je súčasťou setu
• obraz je prepínateľný v rozlíšeniach 5 MPx / 4 MPx / 2 MPx, z výroby je nastavené 5 MPx

Kompatibilita – prepínateľný výstup HD-4v1 (Analog / HD-TVI / AHD / CVI)

HD-4v1 – technológia, ktorá umožňuje prepnúť kameru do jedného zo 4 režimov prenosu videosignálu po koaxiálnom kábli:

• Režim Analog – vhodný pre všetky typy analógových a hybridných DVR
• Režim HD-TVI – vhodný pre všetky typy DVR s technológiou HD-TVI do rozlíšenia až 5 MPx pri dome MHD-DNI20-500 (bullet MHD-CR20A-500K až 4 MPx), nazývanou aj HIKVISION TURBO HD
• Režim AHD – vhodný pre všetky typy DVR s technológiou AHD do rozlíšenia až 5 MPx
• Režim CVI – vhodný pre všetky typy DVR s technológiou CVI do rozlíšenia až 5 MPx pri dome MHD-DNI20-500 (bullet MHD-CR20A-500K až 4 MPx)

Ukážka obrazu z kamier deň/noc

Ukážka 5MPx obrazu AHD kamier v noci a cez deň (video v češtine):

Obsah balenia kamerového setu EONBOOM 4+4

• 8× vonkajšia farebná antivandal IR kamera 5 MPx – 4× dome MHD-DNI20-500 a 4× bullet MHD-CR20A-500K
• 1× hybridný rekordér ZONEWAY XVR2108 (DVR/XVR nahrávací server s LAN) – s napájacím zdrojom 12 V, USB myšou, SATA káblami a skrutkami na montáž disku
• 8× 20m prepojovací kábel BNC + DC (koax + napájanie) vrátane konektorov
• centrálny napájací zdroj 12 V s rozbočovačom (splitter 1→5) pre kamery a DVR
• návod v češtine na základné zapojenie

Poznámka: dĺžku BNC-DC kabeláže je možné individuálne meniť vo variantoch 20 / 30 / 40 metrov podľa potreby. Cenový rozdiel pozri pri cene jednotlivej kabeláže. Pevný disk nie je v základnom obsahu balenia.

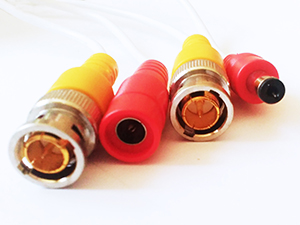

Konektory dodávanej kabeláže

Podpora pre kamery a rekordéry ZONEWAY – integrácia, aplikácie a firmvér

Ku všetkým našim kamerám a rekordérom ZONEWAY ponúkame v záložke Na stiahnutie návody v češtine, PC program a mobilné aplikácie, nástroj na vyhľadanie zariadení v sieti a firmvér. Pre inštalačné firmy a integrátorov uvádzame aj údaje na napojenie na ďalšie systémy:

• RTSP stream z rekordéra NVR/XVR – rtsp://IP-adresa:554/00: prvá číslica je kanál (0 = kanál 1), druhá stream (0 = hlavný, 1 = vedľajší).
• Aplikácie – mobilná aplikácia V247 a PC program iVMS247 (Windows, macOS, Linux) pre rozhranie 6.0 aj 7.0; staršie BitVision a iVMS320 fungujú ďalej.
• Firmvér – zariadenie si samo overí najnovší firmvér a v menu ho aktualizujete jedným kliknutím.
• Zabudnuté heslo – obnova cez e-mail, bezpečnostné otázky alebo bezpečnostný kľúč, novšie rekordéry aj dynamickým heslom (voľba „Zabudnuté heslo“ v zariadení).

Časté otázky ku kamerovému setu

Môžem set neskôr rozšíriť o ďalšie kamery?

Áno. K 8 analógovým kamerám zo setu pripojíte do rekordéra XVR2108 ešte 4 IP kamery (až 8 MPx). V menu je možné zvoliť aj iné kombinácie – 6 analógových + 8 IP, 4 + 10 alebo 2 + 12 kamier.

Aký plynulý je záznam v rozlíšení 5 MPx?

Pri všetkých 8 kamerách v rozlíšení 5 MPx nahráva rekordér 6 sn./s (5MP Lite 10 sn./s). Po prepnutí kamier na 2 MPx nahráva 15 sn./s a v režime Lite (1080N) plynulých 25 sn./s na všetkých 8 kanáloch.

Potrebujem verejnú IP adresu?

Nie, vzdialený prístup funguje cez P2P – stačí rekordér pripojiť k internetu a načítať QR kód v aplikácii V247 alebo BitVision.

Je súčasťou pevný disk?

V základnom obsahu balenia pevný disk nie je. Do rekordéra sa vkladá jeden SATA disk 2,5" alebo 3,5" do 8 TB; výrobca odporúča disk určený na kamerové systémy (dohľadový).

Je menu v slovenčine?

Nie, výrobca slovenčinu neponúka. Menu rekordéra (rozhranie 6.0) je v češtine, ktorej slovenskí zákazníci bežne rozumejú, prípadne v angličtine a ďalších jazykoch.

Aké dlhé sú káble ku kamerám?

V sete je 8 hotových káblov po 20 m (koax + napájanie) s konektormi. Dĺžku BNC-DC kabeláže je možné individuálne zmeniť na 30 alebo 40 m; cenový rozdiel zodpovedá cene jednotlivej kabeláže.

Na stiahnutie: návody, softvér a aplikácie

Návody v češtine, obsah CD, PC softvér, mobilné aplikácie a nástroje pre rekordéry ZONEWAY nájdete TU. Pre profesionálne nasadenie je k dispozícii dokumentácia CGI príkazov, SDK a RTSP streamov TU. Dokumentácia je aj na www.zoneway.cz.
