Kamerový systém PoE: set 2x mini PTZ kamera 6 Mpx, zoom 5x, NVR3016, PoE switch 4+1 | ZONEWAY 2-X4DM6S-3016

Kamerový set ZONEWAY 2-X4DM6S-3016 je hotový kamerový systém PoE pre dve kamery: 2x vonkajšia mini PTZ IP kamera HICO X4D-M6S (6 Mpx, optický zoom 5x, krytie IP66), 16-kanálový NVR rekordér ZONEWAY NVR3016, PoE switch 4+1 a router. Každá kamera dostane napájanie aj obraz jedným sieťovým káblom zo switchu, rekordér zabezpečí záznam a dohľad na diaľku. Pevný disk nie je súčasťou setu – kapacitu zvolíte ako príplatkovú voľbu pri tovare.

2x mini PTZ kameraHICO X4D-M6S, 6 Mpx, vonkajšia IP66

Optický zoom 5xmotorizovaný objektív 2,8–13,5 mm

PoE switch 4+12x max. 12 W = 24 W po jednom kábli

NVR3016, 16 kanálov2 kamery + rezerva 14 kanálov

Router v seteprepojenie siete a dohľad z mobilu

Disk za príplatok1, 2, 4 alebo 8 TB, nie je v cene setu

Čo kamerový set obsahuje

Tento PTZ kamerový set s rekordérom je zostavený tak, aby ho montážna firma alebo správca objektu mohol zapojiť bez dohľadávania switchu a rekordéra. Ako PoE kamerový set potrebuje ku každej kamere jediný kábel a celý IP kamerový systém spravujete z jedného rekordéra. Obsah a to, čo si prípadne priobjednáte, ukazuje prehľad.

Nie sú súčasťou: pevný disk SATA (zvolíte ako príplatok), sieťové káble od switchu ku kamerám (podľa trasy a vzdialenosti) a monitor alebo televízor s HDMI vstupom. Rekordér sa zo setu dodáva bez batérie z bezpečnostných dôvodov pri preprave.

Dve kamery pre vjazd a zadnú stranu, alebo dvor a bránu

Dve mini PTZ kamery stačia tam, kde ide o dve kľúčové miesta: vjazd a zadnú stranu domu, bránu a dvor, vchod a parkovanie. Zoom 5x nahradí dve pevné kamery s rôznymi objektívmi – prehľad aj detail dostanete jedným prístrojom. Pre montážne firmy je to praktický základ pre rodinný dom, kanceláriu alebo malú prevádzku.

Kamery umiestnite tak, aby sa ich zorné polia čiastočne prekrývali a žiadny dôležitý vstup nezostal bez dohľadu. Mini PTZ ukazuje v jednej chvíli jediný výrez; tam, kde nesmie nič uniknúť, doplňte set neskôr pevnou kamerou.

Napájanie PoE: switch 4+1 a príkon kamier

Mini PTZ kamera HICO X4D-M6S sa napája z PoE alebo z adaptéra 12 V DC a odoberá najviac 12 W. Switch v sete dodáva až 15,4 W na každý PoE port (IEEE 802.3af), na jednu kameru teda zostáva rezerva. Dve kamery tak potrebujú najviac 24 W a zo štyroch PoE portov switchu zostávajú dva voľné pre ďalšie kamery.

Switch je neriadený (zapojíte a funguje) a jeho uplink port PoE nedodáva. Dátový tok jednej kamery možno nastaviť od 512 kb/s do 6 Mb/s, porty 10/100 Mb/s preto s veľkou rezervou stačia; kábel počítajte najviac 100 m od switchu (Cat 5e alebo lepší).

Rekordér NVR3016, záznam a disk

ZONEWAY NVR3016 zvládne 16 kamier, v sete preto zostáva 14 voľných kanálov na neskoršie rozšírenie. Podporuje kodeky H.265 a H.265+, prijíma kamery až do rozlíšenia 8 Mpx (4K) na všetkých kanáloch súčasne, má výstup HDMI až 4K a VGA, vie zálohu na USB, do siete aj do cloudu a jeho menu je v češtine. Prichádzajúci dátový tok rekordéra 128 Mb/s pokryje aj najvyšší nastaviteľný tok všetkých kamier v sete (2 x 6 = 12 Mb/s). Na diaľku sa k nemu pripojíte cez P2P v aplikácii V247 alebo BitVision, v počítači programom iVMS320 alebo webovým prehliadačom.

Disk nie je súčasťou. Do rekordéra patrí jeden disk SATA 3,5″ (až 16 TB), ktorý pri tovare zvolíte ako príplatok: 1, 2, 4 alebo 8 TB. Tabuľka ukazuje orientačnú dĺžku nepretržitého záznamu (výpočet: 1 Mbit/s ≈ 10,8 GB za deň, využiteľných 90 % kapacity).

Pre dve kamery zvyčajne stačí 2 TB (pri toku 4 Mbit/s na kameru ≈ 21 dní záznamu); ak chcete archív na mesiac a dlhšie, zvoľte 4 TB. Záznam len pri pohybe alebo udalosti dobu archivácie výrazne predĺži.

Kamera HICO X4D-M6S: mini PTZ so zoomom 5x

Každá kamera v sete je HICO X4D-M6S – vonkajšia mini PTZ IP kamera v plne kovovej kupole s priemerom 118 mm a krytím IP66. Motor ju otáča v rozsahu 0–280° a nakláňa 0–90°, motorizovaný objektív 2,8–13,5 mm sa približuje (optický zoom 5x) a zaostruje podľa povelu, záznam beží v rozlíšení 6 Mpx pri 20 snímkach za sekundu v kodeku H.265. Uhol záberu je približne 86° na najširšom zábere a 22° na najväčšom priblížení (výpočet zo snímača): na vzdialenosť 10 m to znamená šírku scény asi 18 m, resp. 4 m. Za šera pomáhajú 2 IR LED s dosahom až 40 m a 2 biele LED; kamera má mikrofón a reproduktor, slot na kartu SD až 256 GB a AI detekciu človeka a vozidiel.

Šípky na fotografii ukazujú rozsah otáčania 280° a náklonu 90°.

Ukážka záberu kamery rady PS9 podľa výrobcu: video bez zvuku ukazuje obraz pri pevnom zábere a pri oddialení zoomu.

Podrobnosti o kamere nájdete na jej karte HICO X4D-M6S.

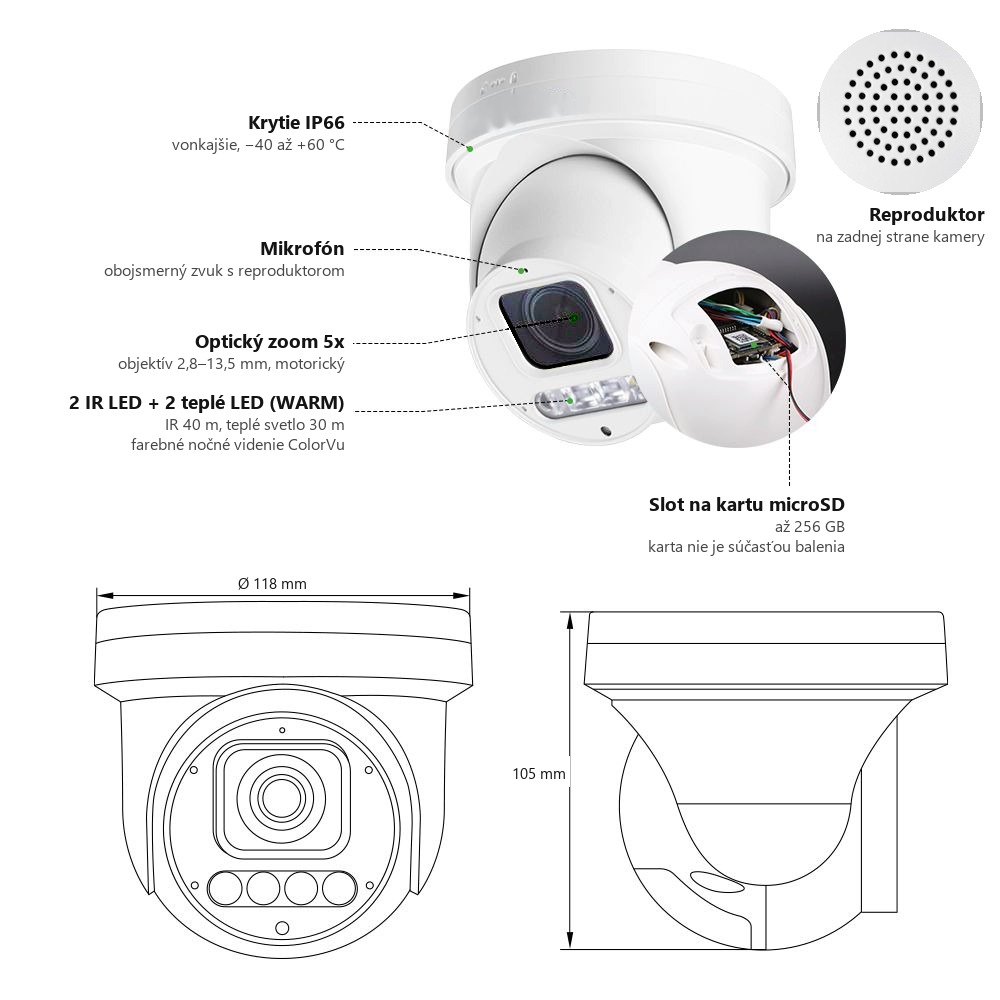

Na obrázku sú vyznačené funkcie každej kamery setu: zabudovaný mikrofón a reproduktor na obojsmerný zvuk, 2 IR LED s dosahom až 40 m, 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu a slot na kartu microSD až 256 GB (karta nie je súčasťou balenia).

Výbava a inteligentné funkcie kamier v sete

Živé vysielanie na YouTube cez RTMP. Každá kamera setu posiela obraz protokolom RTMP priamo na YouTube, Facebook Live alebo Twitch, prípadne na streamovacie služby a servery Wowza, Dacast či Ant Media. Pre vás to znamená: priamy prenos zo stavby, farmy alebo vyhliadky spustíte bez počítača a bez ďalšieho servera – stačí zadať adresu a kľúč streamu v nastavení RTMP.

AI detekcia človeka a vozidiel. Zabudovaná analýza rozlíši postavu človeka a vozidlo od ostatného pohybu v zábere. Pre vás to znamená menej zbytočných upozornení od stromov či tieňov.

Inteligentné funkcie pre firmy a prevádzky. Detekcia neprítomnosti (off-duty) stráži, či je obsadené pracovisko alebo vrátnica, počítanie osôb ukáže prevádzku pri vchode, elektronický plot a prekročenie čiary strážia hranicu pozemku alebo vjazd. Pre vás to znamená, že kamera neupozorňuje na všetko, ale len na to, čo si nastavíte.

Okamžité upozornenia. Pri udalosti pošle každá kamera setu e-mail, snímku na FTP alebo hlásenie na alarmový server a môže spustiť záznam na kartu. O dianí sa tak dozviete hneď v mobile, nie až pri prechádzaní záznamu.

Obojsmerný zvuk. Mikrofón a reproduktor sú priamo v kamere a potlačenie ozveny drží reč zrozumiteľnú. Počujete, čo sa pred kamerou deje, a cez aplikáciu môžete prehovoriť – kuriérovi poviete, kam má balík položiť, nevítaného hosťa oslovíte na diaľku.

Otáčanie 280° a náklon 90°. Motor kameru natočí rýchlosťou až 15°/s, pri jemnom ovládaní od 0,01°/s, a po výpadku prúdu sa vráti do uloženej polohy. Jednou kamerou tak postrážite viac smerov – vjazd, dvor aj vchod – a nemusíte kupovať niekoľko pevných kamier.

Optický zoom 5x. Objektív 2,8–13,5 mm sa motoricky priblíži na vzdialený detail a obraz zostáva ostrý v celom rozsahu. Na prehľadovom zábere vidíte celý pozemok, po priblížení rozoznáte detail osoby alebo vozidla ďalej od kamery.

Farebný obraz aj za šera. Snímač SONY IMX335 zachytí farebný obraz už od 0,005 lx; v čiernobielom režime so zapnutým prisvietením pracuje aj v úplnej tme. Nočný záber kamery je jasnejší než z bežného mobilu.

IR a teplé svetlo. Dve IR LED svietia do vzdialenosti až 40 m svetlom, ktoré ľudské oko takmer nevidí, a dávajú ostrý čiernobiely obraz; dve LED s teplým svetlom (WARM) do 30 m umožnia farebné nočné videnie ColorVu. V noci tak rozlíšite farbu oblečenia alebo auta, a keď chcete svietiť nenápadne, zostanete pri IR.

Záznam tam, kde vám to vyhovuje. Do kamery vložíte kartu microSD až 256 GB (karta nie je súčasťou balenia) a záznam prehráte priamo z nej; ďalej môžete nahrávať do rekordéra s pevným diskom alebo na sieťové úložisko NFS / NAS, snímky idú na FTP. Kompresia H.265+ ušetrí miesto, takže sa na disk zmestí dlhšia história.

ONVIF, RTSP a ďalšie protokoly. Každá kamera setu podporuje ONVIF (Profile S), RTSP, HTTP, DHCP, NTP a P2P. Pripojíte ju k rekordéru ZONEWAY aj k rekordérom a videosoftvéru iných výrobcov s ONVIF, nie ste teda viazaní na jednu značku.

Napájanie PoE. Každá kamera setu sa napája po sieťovom kábli z PoE switcha, ktorý je súčasťou setu, prípadne adaptérom 12 V DC; odber je najviac 12 W. Jedným káblom privediete napájanie aj dáta, bez zásuvky pri kamere.

Krytie IP66 a kovové puzdro. Plne kovová kupola odolá dažďu, hmle aj prachu, má ochranu proti prepätiu a pracuje od −40 do +60 °C. Kameru môžete namontovať na fasádu, pod odkvap aj na nekrytý stĺp.

Premyslená konštrukcia. Držiak na stenu je nastaviteľný v 3 osiach, kábel je tienený a krútený proti rušeniu, mikrofón a reproduktor sú umiestnené tak, aby boli dobre počuť. Montáž zvládnete rýchlo a kameru vyrovnáte aj na šikmej ploche; kupola má priemer 118 mm a výšku 105 mm.

Čo nájdete v balení každej kamery. Kamera, používateľský návod, držiak na stenu, výstražná nálepka, vrecko so skrutkami a vodotesná krytka konektora – všetko v krabici s ochrannou podložkou. K montáži stačí doplniť sieťový kábel, prípadne kartu microSD.

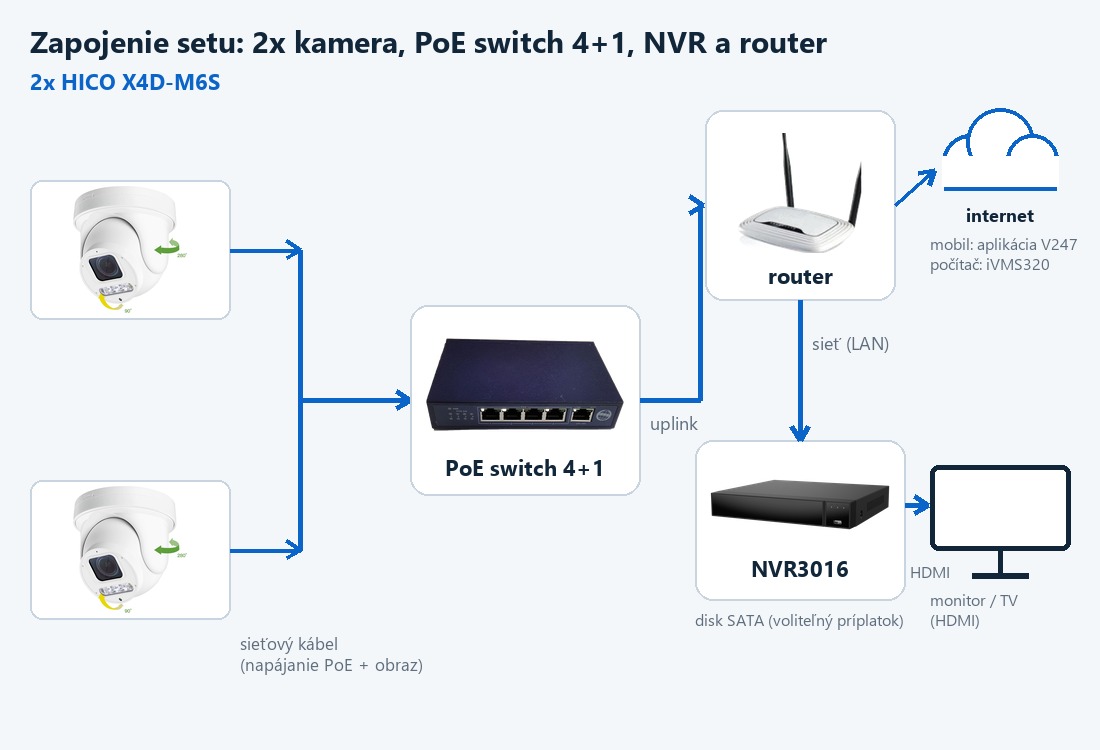

Zapojenie a uvedenie kamerového setu do prevádzky

1. Kamery upevnite na konzoly (súčasť balenia každej kamery) a ku každej pretiahnite vlastný sieťový kábel; zapojte ho do jedného PoE portu switchu – napájanie aj obraz idú po rovnakom kábli.
2. Uplink switchu (piaty port, bez PoE) prepojte s routerom a do routera zapojte aj rekordér NVR3016.
3. Do rekordéra vložte disk SATA a pripojte monitor alebo televízor cez HDMI.
4. Zapnite switch a rekordér; v menu rekordéra (po česky) nastavte heslo, čas a disk.
5. Kamerám ponechajte adresu pridelenú routerom (DHCP) alebo im zadajte vlastné IP adresy a pridajte ich do rekordéra v jeho menu (kamery podporujú ONVIF, port kamery 8899).
6. Vo webovom rozhraní každej kamery nastavte jazyk (čeština na prihlasovacej stránke) a stredoeurópsky čas, zmeňte heslo a v paneli PTZ uložte predvoľby polohy.
7. Na vzdialený prístup načítajte QR kód z menu rekordéra v aplikácii V247.

Ako set rozšíriť

Set je dimenzovaný s rezervou: switch 4+1 má dva voľné PoE porty, takže ďalšie dve kamery (napr. rovnaké HICO X4D-M6S) zapojíte priamo, a rekordér má 14 voľných kanálov. Pri väčšom rozšírení pridajte druhý PoE switch.

Ktorý set vybrať: 2, 4, 6 alebo 8 kamier

Kamerové sety tohto radu ponúkajú štyri veľkosti s rovnakými kamerami a rekordérom; líšia sa počtom kamier a switchom. Prehľad uľahčí voľbu (aktuálny set je zvýraznený).

Hľadáte kamery s nižším rozlíšením? Staršie sety s 5Mpx kamerami nájdete v kategórii Sady bezpečnostných kamier IP.

Súvisiaci tovar

Samotná kamera: HICO X4D-M6S (mini PTZ, 6 Mpx, zoom 5x). Komponenty setu: ZONEWAY NVR3016 a PoE switch ZONEWAY 4+1. Širší výber nájdete v kategóriách PoE IP kamery, vonkajšie IP kamery a sieťové rekordéry NVR. Do kamier sa hodí karta microSD 128 GB, ďalšie doplnky nájdete medzi príslušenstvom pre IP kamery.

Časté otázky

Čo v sete chýba a treba dokúpiť?
Pevný disk SATA do rekordéra (zvolíte ako príplatok pri tovare), sieťové káble od switchu ku kamerám a monitor alebo televízor s HDMI vstupom.

Zvládne switch napájať všetky kamery?
Áno. Každá kamera odoberá najviac 12 W, switch dodáva až 15,4 W na port.

Dá sa kamerami otáčať priamo z rekordéra?
Otáčanie, náklon, zoom a predvoľby polohy nastavíte v paneli PTZ vo webovom rozhraní kamery. Ovládanie z menu rekordéra závisí od podpory príkazov PTZ cez ONVIF v oboch zariadeniach; záznam, prehrávanie a živý obraz všetkých kamier zabezpečuje rekordér.

Môžem neskôr pridať ďalšiu kameru?
Áno, switch má dva voľné PoE porty a rekordér 14 voľných kanálov.

Musím mať verejnú IP adresu?
Nemusíte. Vzdialený prístup zabezpečuje P2P: v aplikácii V247 stačí načítať QR kód z menu rekordéra.

Čo keď vypadne internet?
Rekordér ďalej nahráva na disk v lokálnej sieti. Internet potrebujete len na sledovanie a ovládanie na diaľku.

Dá sa k rekordéru pripojiť aj kamera inej značky?
Rekordér NVR3016 podporuje ONVIF (Profile S, G, T, M), preto do neho možno pridať aj kamery iných výrobcov s podporou ONVIF; podrobnosti závisia od konkrétnej kamery.
