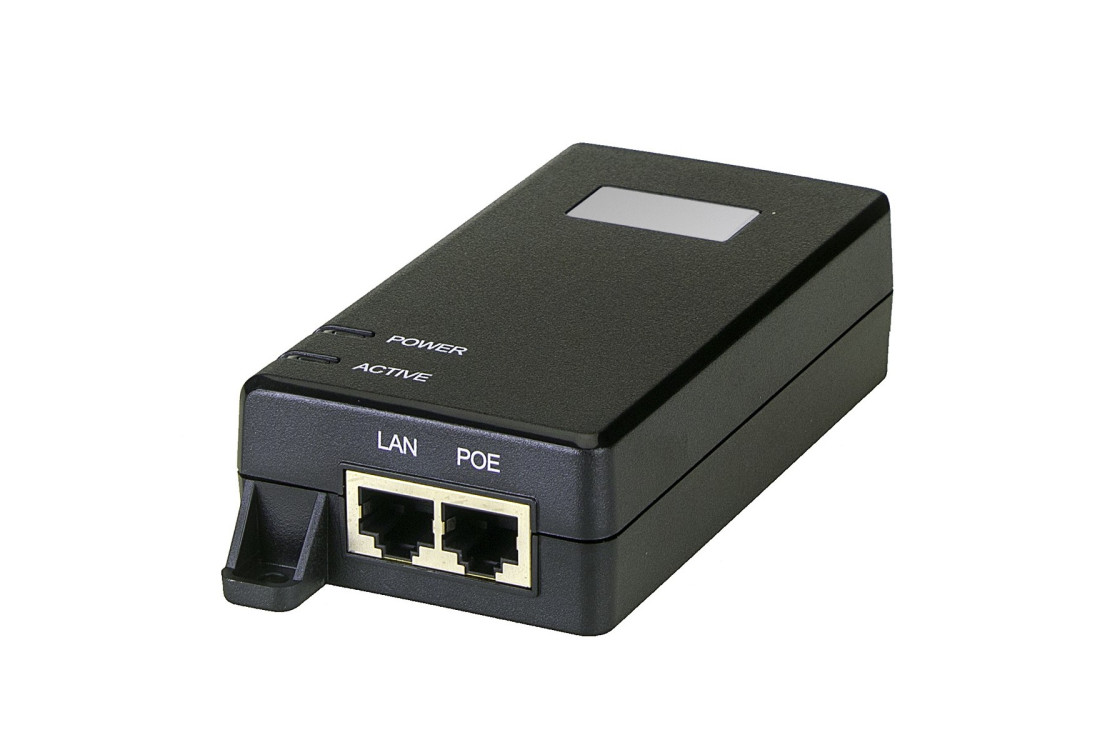

MaxLink PI30 PoE injektor 802.3af/at 55V 0,55A 30W

PoE injektor MaxLink PI30 – 802.3af/at, 55 V, 30 W, gigabitový, 1 port

MaxLink PI30 privedie napájanie k IP kamere, Wi-Fi prístupovému bodu alebo IP telefónu po tom istom ethernetovom kábli, ktorým tečú dáta. Hodí sa všade, kde router, switch alebo rekordér nemá PoE porty, prípadne kde je ich výkon vyčerpaný. Injektor dodá až 30 W pri 55 V podľa štandardov IEEE 802.3af aj 802.3at (PoE+) a nijako nespomalí sieť – dáta prepúšťa gigabitovou rýchlosťou.

Výsledok: pri kamere na fasáde nepotrebujete zásuvku ani samostatný zdroj, stačí jeden kábel. Injektor stojí vo vnútri pri switchi alebo v rozvádzači, kde je v suchu a v bezpečí.

Výhody v praxi

• Výkon pre náročnejšie zariadenia – 30 W na výstupe pokryje IP kamery s IR prísvitom, kamery s motorickým objektívom, vonkajšie Wi-Fi jednotky aj IP interkomy. Po 100 m kábla zostáva na strane zariadenia podľa 802.3at okolo 25,5 W.
• Bezpečná detekcia – injektor najprv overí, že je na druhom konci zariadenie s podporou PoE, a až potom pustí napätie. Notebook alebo tlačiareň omylom pripojenú do výstupu tak nepoškodí.
• Gigabit bez úzkeho hrdla – priechodných 10/100/1000 Mb/s, takže zvládne aj stream z kamery s vysokým rozlíšením a viacero kanálov.
• Univerzálny sieťový vstup – 100 až 240 V AC, napájací kábel je súčasťou balenia, žiadny externý adaptér navyše.
• Prehľadné kontrolky – jedna LED ukazuje prítomnosť siete 230 V, druhá detekciu a odber pripojeného zariadenia.
• Ochrana proti prepätiu na vstupe a deklarovaná spoľahlivosť MTBF 100 000 hodín.

S čím injektor funguje

• IP kamery s PoE podľa 802.3af alebo 802.3at – napríklad IP kamery ZONEWAY aj ďalšie značky dodržiavajúce štandard.
• Rekordéry NVR a switche bez PoE – injektor sa vloží medzi switch a kameru, rekordér prijíma obraz bežne po sieti.
• Wi-Fi prístupové body a bodové spoje so štandardným PoE 802.3af/at.
• IP telefóny, IP videotelefóny, čítačky a dochádzkové terminály napájané po sieti.

Kedy sa nehodí: zariadenia s takzvaným pasívnym PoE (napr. 24 V bez detekcie) injektor nenapája – výstup aktivuje len pre štandardné PoE zariadenia. Analógové kamery AHD/TVI/CVI sa po sieťovom kábli nenapájajú vôbec. Pre PTZ kamery a zariadenia s odberom nad 25 W zvoľte 60W injektor s napájaním po všetkých štyroch pároch.

Zapojenie krok za krokom

1. Injektor umiestnite vo vnútri do blízkosti switcha, routera alebo rekordéra; v rozvádzači ho môžete priskrutkovať montážnymi otvormi.
2. Krátkym patch káblom prepojte switch (router, NVR) s dátovým vstupom injektora.
3. Do výstupu PoE zapojte kábel vedúci ku kamere alebo inému zariadeniu – najviac 100 m, ideálne medený Cat5e alebo Cat6.
4. Pripojte napájací kábel do zásuvky 230 V; rozsvieti sa kontrolka napájania.
5. Po detekcii zariadenia sa rozsvieti kontrolka záťaže a kamera začne nabiehať. V rekordéri alebo aplikácii ju potom pridajte ako bežnú IP kameru.

Tip: Napájanie tečie po pinoch 4, 5 (plus) a 7, 8 (mínus). Kábel preto musí mať zapojených všetkých osem žíl – pri štvoržilových „úsporných“ kábloch napájanie nedôjde.

Obsah balenia

• PoE injektor MaxLink PI30,
• napájací kábel do zásuvky,
• návod výrobcu.

Odporúčané príslušenstvo

• vonkajší UTP kábel Cat5e s PE plášťom (box alebo na metre) a konektory RJ45,
• krátky patch kábel medzi switchom a injektorom,
• pre výkonnejšie zariadenia 60W PoE injektor, pre viac kamier PoE switch,
• prepäťová ochrana ethernetu pri vonkajších trasách.

Časté otázky

Koľko kamier injektor napája?
Jednu – má jeden výstupný port. Pre viac kamier je výhodnejší PoE switch alebo rekordér s PoE portami.

Môžem injektor dať von ku kamere?
Nie, je určený do vnútorného prostredia (−5 až +45 °C, bez kondenzácie). Von vedie len kábel.

Spomalí injektor internet?
Nie, dáta prechádzajú gigabitovou rýchlosťou 10/100/1000 Mb/s.

Ako zistím, že výkon stačí?
Pozrite sa do špecifikácie kamery na maximálny príkon vrátane IR prísvitu a vyhrievania. Do 25 W je PI30 v poriadku, nad túto hodnotu zvoľte 60W typ.

Funguje s kamerou, ktorá uvádza len 802.3af?
Áno, injektor je spätne kompatibilný a zariadeniu dodá len toľko, koľko si samo vyžiada.
