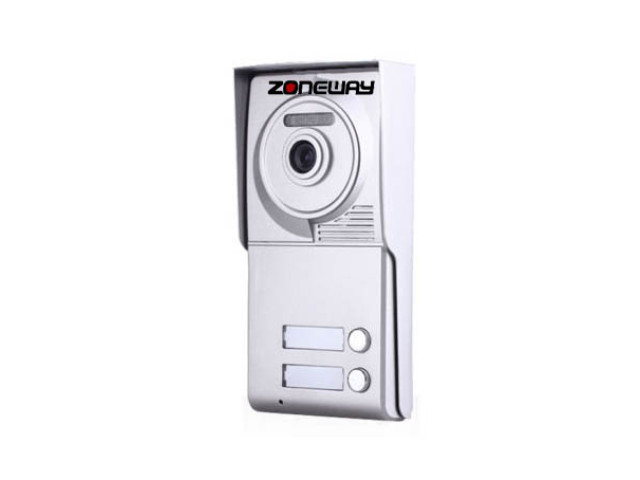

Set videozvonku ZONEWAY ZW-432M + ZW-702-2

Set videozvončeka ZONEWAY ZW-432M + ZW-702-2 – kompletný 2-drôtový videotelefón

Chcete kompletný a kvalitný kovový set 2D videotelefónu / videozvončeka za výhodnú cenu, ale nevyznáte sa v jednotlivých konfiguráciách a parametroch? Nechcete hodiny študovať kompatibilitu jednotlivých komponentov a tŕpnuť, či bude všetko spolu fungovať tak, ako si predstavujete? Preto sme pre Vás pripravili hotové zostavené sety videozvončekov. Ponúkaný set obsahuje všetko potrebné, teda samozrejme okrem dvojžilovej kabeláže, pričom použiť možno aj jestvujúcu klasickú netienenú pôvodnú. To všetko za zvýhodnenú cenu oproti nákupu jednotlivých komponentov. Kvalitný kompletný set video zvončeka ZONEWAY zbernicové 2D (2-drôtové / 2-žilové) tlačidlové kovové antivandal bytové tablo videozvončeka, kamerou s nočným videním (IR prísvitom) a podsvietenými tlačidlami vonkajšieho tabla aj monitora. Vďaka špeciálnej možnosti pripojenia na elektronický zámok priamo z ovládacej jednotky (monitora) môžete zvoniacemu rovno odomknúť. Odomknutie je možné aj cez P2P mobilnú aplikáciu, z každého bytu (majiteľa/nájomníka) zvlášť (pri zakúpení ZW-IP). Pripojenie elektrického zámku (12V DC) sa vykonáva k vonkajšej jednotke zvončeka, ktorá obsahuje relé s kontaktmi NO/NC/COM a zaťažiteľnosťou až 2A.

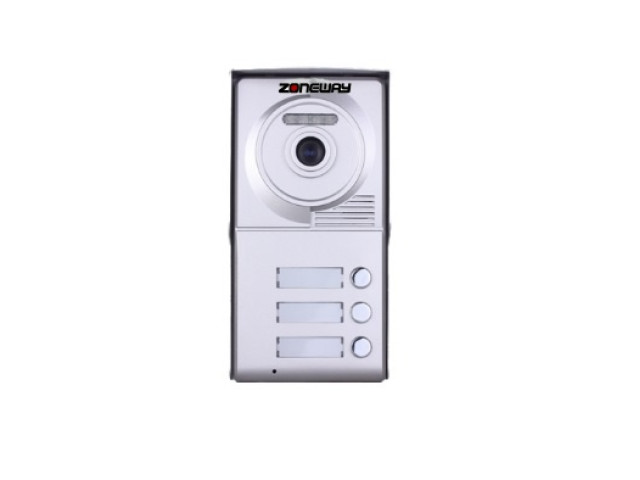

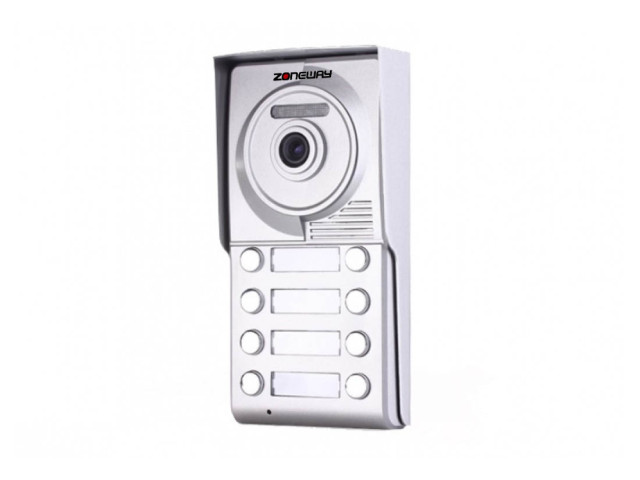

Séria vonkajších tlačidiel ZONEWAY ZW-702-xx je určená na povrchovú montáž. Zadnú časť tela či odnímateľnú striešku odporúčame zatesniť/prilepiť napríklad neutrálnym silikónom.

Na želanie sme schopní zostaviť a ponúknuť prakticky ľubovoľný set videozvončekov s ľubovoľnými počtami účastníkov. Bytové tablá je možné dodať/rozširovať rovnako v rôznych variantoch.

Parametre videotelefónov a videozvončekov

• 2-tlačidlová dverná stanica s podsvietenými tlačidlami
• HD kamera s nočným videním (IR LED)
• vodotesná a odolná proti vandalom, z nehrdzavejúcej ocele/hliníkovej zliatiny
• 1,0MPx / f=3,6 mm objektív, nastaviteľná poloha/smer
• 2-vodičové zbernicové pripojenie
• pracovná teplota: -10°C až +60°C, tablo krytie IP62
• komunikácia: zbernicová, dvojžilovo, bez polarity
• veľkosť dotykového monitora s reproduktorom a mikrofónom v sete 4,3" LCD COLOR TFT typ ZW-432M (za príplatok väčší 7" LCD TFT typ ZW-771M)
• žiadny operačný systém, žiadne sekanie a zamŕzanie systému či komponentov s následnou potrebou reštartov

SMART monitor a záznam zmeškaných návštev

Ak niekoho zmeškáte, zistíte to tiež, pretože v pamäti monitora či na jeho SD karte bude uložený obraz zmeškaných návštevníkov. Samozrejmosťou sú široké možnosti inteligentného nastavenia od regulácie jasu a kontrastu po zníženú hlasitosť v nočnom čase. SMART monitor, verzia 4,3" aj 7" LCD TFT dotykový monitor, má aj slot na SD kartu (max. 32GB).

Obojsmerný zvuk a obraz videozvončeka kedykoľvek

Obe jednotky sú vybavené kvalitným mikrofónom a reproduktorom, obe hlasitosti je možné regulovať, takže prenášaný zvuk je čistý a zrozumiteľný. Hlasitosť vyzváňania melódie zvončeka je tiež možné používateľsky prispôsobiť. Videozvonček umožňuje vyvolanie obrazu, aj keď nikto nestlačí tlačidlo na vonkajšej jednotke zvončeka. K vonkajšiemu tlačidlu je možné rovnako pripojiť prídavnú CVBS – analógovú externú kameru.

Ovládanie cez mobilný telefón – IP modul ZW-IP

Vďaka možnosti pripojenia IP modulu ZONEWAY ZW-IP (viď voľba pri tovare) môžete otvoriť bránku, aj keď práve nie ste doma. Každý monitor, t. j. byt, pracovňu, dielňu... ktorý chcete používať aj cez IP modul (t. j. ovládanie aj nezávisle mobilným telefónom), musí mať pripojený svoj IP modul). Maximálnu dĺžku kábla medzi zvončekom vonku a vnútornou zobrazovacou jednotkou uvádza výrobca až 100 m, v praxi odporúčame počítať s cca 80-metrovou vzdialenosťou, prípadne použiť dvojžilovú kabeláž s vyšším prierezom (cca 2,5 mm2).

Vďaka IR LED diódam dobre rozoznáte návštevníka aj za zlých svetelných podmienok. Ak sú Vaše dvere vybavené elektronickým zámkom, môžete ich priamo z vnútornej jednotky (displeja) odomknúť ručne alebo aj diaľkovo cez mobilný telefón s Android či iOS pri dokúpení IP modulu ZW-IP.

Napájanie a prepojenie s prístupovými systémami

Obe jednotky sú napájané iba jedným adaptérom. Nie je teda nutné ťahať kabeláž napájania k vonkajšej jednotke. Systém je možné kombinovať aj s prístupovými (aj biometrickými a 3D FCR) systémami Sebury či ZONEWAY. Pre bližšie informácie nás prosím kontaktujte.

Montáž a kabeláž videozvončeka

Pri zapojení s viactlačidlovými vonkajšími zvončekovými tlačidlami je na montáž potrebné vedenie od vonkajšej jednotky tlačidla zvončeka s 2 žilami, v praxi sa používa univerzálny UTP kábel s 8 žilami, keď sa jednotlivé žily spoja, prípadne sa niektoré nechajú ako rezerva alebo pre elektrický zámok. Káble nemusia byť tienené, je žiaduce, aby súbežne neviedli s vedením silnoprúdového rozvodu, výbojok, žiariviek a pod. Zapojenie by mal bez problémov zvládnuť aj ten menej skúsený elektrikár, ktorý má v obľube slaboprúdovú techniku.

Prakticky aj funkciami ide o rovnaké zvončeky, ako je napríklad obľúbená značka XtendLan. Prakticky úplne totožné je aj nastavenie.

Vlastnosti a funkcie videozvončeka vo všeobecnej rovine

• Maximálny počet SMART monitorov v jednom systéme je 99
• Možnosť napojenia na inteligentnú inštaláciu KNX SYSTEM
• Pri SMART monitoroch je možné nastaviť štyri rôzne hlavné režimy prevádzky:

1. vypnúť vyzváňanie
2. záznamník (automaticky pri každom zvonení)
3. nočný režim (možnosť nastavenia hlasitosti pre nočný režim)
4. nerušiť (nebude vyzváňať, bude odmietať)

• Každé spojenie trvá 100 sekúnd a po tomto čase je spojenie automaticky ukončené, počas komunikácie je možné používateľovi otvoriť zámok (tzv. odzvoniť)
• SMART monitor podporuje audio nahrávanie aj video nahrávanie (automatický / manuálny režim)
• Monitory podporujú možnosť pripojenia externého drôtového zvončeka, max. dobu zvonenia je možné nastaviť
• Každý videodistribútor (rozbočovač) ZW-504 je schopný rozbočiť video pre 4 ks monitorov alebo dverných jednotiek zvončekov
• Každý power separator (zbernicový napájací zdroj) ZW-202 môže byť napojený až na 12 ks monitorov
• Pre viac ako 12 účastníkov (monitorov) je potrebné pripojiť zosilňovač a špeciálny napájací zdroj ZW-507
• Medzi jednotlivými účastníkmi je možné si pri SMART monitoroch zavolať (z jednej miestnosti do druhej)
• Vyberať je možné zo 16 rôznych vyzváňacích melódií.
• Možnosť nastavenia automatického odomknutia pri SMART monitoroch pri zazvonení (každý deň je možné nastaviť zvlášť časové obdobie)
• PL504, SMART monitory a modul ZW-IP podporujú karty do veľkosti 32GB. Interná pamäť SMART monitorov 6 obrázkov, 2x audio. SD aj interná pamäť je cyklicky prepisovaná.
• s modulom ZW-RLV možnosť ovládania dvoch vchodov, napríklad vchodu a vrát každý zvlášť a nezávisle od seba (napríklad otvoriť len vchod / otvoriť len vráta), ovládanie ZW-RLV možné iba cez monitor

Návody na stiahnutie

Originál EN návody k videozvončekom na stiahnutie TU

CZ návody k videozvončekom na stiahnutie TU

Rýchly návod a všeobecné užitočné informácie pre inštaláciu k 2D video zvončekom TU

Obsah balenia

Set obsahuje:

• dverné videotablo – vonkajšiu jednotku tlačidla zvončeka s HD kamerou
• LCD dotykový vnútorný monitor – videotelefón videozvončeka (1 ks ku každému tlačidlu)
• napájací zdroj – power separator so zdrojom (ZW202 či ZW-206A-2S)
