GUARD NET - prístupová riadiaca jednotka IRONLOGIC, WG26 a RS485

Popis

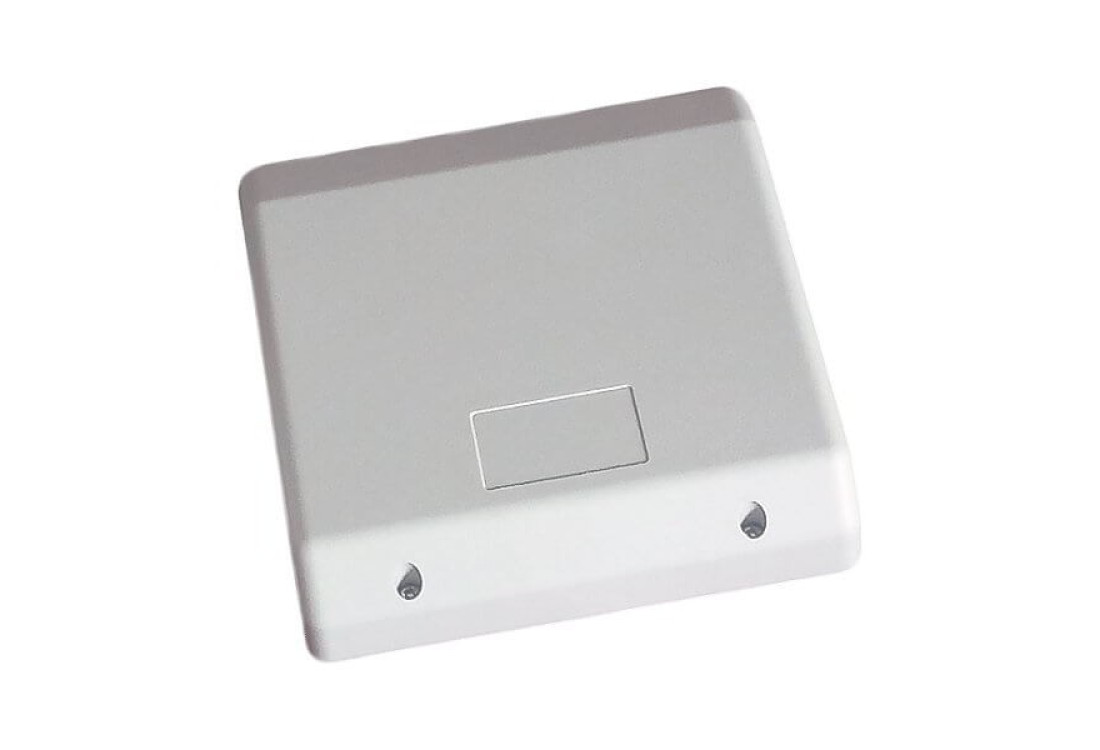

IRONLOGIC GUARD Net je sieťová prístupová riadiaca jednotka (kontrolér prístupu) s rozhraním RS-485 pre dvere, turnikety, závory aj priechodové komory (šlus). Nastavuje sa cez USB a pracuje v sieti aj samostatne. Pripojíte k nej externé čítačky kariet (počet podľa konfigurácie) s protokolom Wiegand 26 alebo iButton (Dallas Touch Memory), pre zámok má tranzistorový výstup MOS do 5 A a k dispozícii sú aj dva reléové výstupy typu C. Pamäť pojme 2 × 8168 kľúčov a 8192 udalostí.

Funkcie jednotky sa prispôsobujú úlohe: nastavením a nahratým firmvérom z nej urobíte riadiacu jednotku jedných dverí, dvoch dverí, turniketu, závory alebo priechodovej komory, takže na každé riešenie nepotrebujete iný typ kontroléra. Webové rozhranie ani Ethernet GUARD Net nemá – s počítačom komunikuje po RS-485 (pozri časť Softvér a pripojenie k počítaču).

Inštalácia a ovládanie zámkov

Podrobný návod a minimálne spájanie vodičov na svorkách zjednodušujú inštaláciu aj údržbu. Jednotka má tri výstupy na ovládanie zámkov a ďalších zariadení: dve relé typu C (prepínací kontakt) a jeden tranzistorový výstup MOS do 5 A. Hodí sa pre elektromagnetické zámky (v zatvorenom stave pod napätím), elektrické otvárače (v zatvorenom stave bez napätia) aj impulzné zámky (otvorenie impulzom 500 ms) a tiež na riadenie turniketov a závor. Typ zámku nastavíte pri konfigurácii, dobu otvorenia zvolíte od 0,1 do 22,5 s (továrenská hodnota 3 s). V niektorých konfiguráciách zvládne jednotka aj aktivátor, ktorý na otváranie a zatváranie vyžaduje napätie opačnej polarity.

Požiarna bezpečnosť

Samostatný vstup požiarneho poplachu zvyšuje bezpečnosť: po jeho aktivácii jednotka odblokuje priechod bez ohľadu na spojenie s počítačom a spustí zvukový signál. Požiarny režim možno vyvolať aj príkazom cez RS-485 alebo prekročením nastavenej teploty vstavaného snímača. Po odznení signálu zostáva jednotka v požiarnom režime, kým niekto nepriloží kľúč, nestlačí tlačidlo alebo nepošle otvorenie po sieti; potom sa vráti do bežnej prevádzky.

K bezpečnostnému vstupu pripojíte poplachovú slučku. Po jej narušení jednotka zapíše udalosť, ozve sa zvukový signál a cez relé sa zopne siréna; poplach zrušíte funkčnou alebo blokovacou kartou, prípadne z programu. V konfigurácii Turniket a Dvoje dvere sa poplach z bezpečnostnej slučky nepodporuje. Tamper stráži sňatie veka jednotky.

Rozšírenie siete RS-485

Druhý port RS-485 je v radiči GUARD Net riešený ako galvanicky oddelený opakovač (repeater) linky RS-485. Dlhú sieť tak postavíte z niekoľkých krátkych galvanicky oddelených úsekov, čo výrazne zlepšuje odolnosť proti rušeniu a odstraňuje obmedzenie celkovej dĺžky linky. Pre program sa pritom všetky zariadenia správajú, akoby boli na jednej linke RS-485. Dva porty umožňujú aj stromovú štruktúru siete: keď zlyhá jedna vetva, ostatné pracujú ďalej a poškodený úsek sa ľahšie nájde.

Linku RS-485 veďte krútenou dvojlinkou UTP Cat 5e, jednotky zapojte za sebou a voľné žily kábla pripojte na spoločnú zem (GND).

Konfigurácia, režimy a firmware

V programe Guard Tuner zvolíte konfiguráciu Jedny dvere (továrenská), Dvoje dvere, Turniket, Závora alebo Priechodová komora (šlus). Pri závore jednotka vie niekoľko režimov zatvárania, vrátane zatvorenia po prejazde vozidla podľa fotobuniek; priechodová komora blokuje vstup dovnútra, kým je otvorená jedna z dverí. Výrobca poskytuje bezplatný firmware Jedny dvere, Turniket, Závora a Priechodová komora.

Ako riadiaca jednotka pre turniket GUARD Net vyhodnocuje buď dva snímače priechodu, alebo jeden spoločný pre oba smery, a protismer blokuje, kým priechod prebieha.

• normálny režim – jednotka čaká na dáta z čítačiek a podľa databázy kľúčov povolí alebo zamietne priechod; práva možno nastaviť osobitne pre každú čítačku,
• voľný priechod a blokovanie – prepína ich funkčná alebo blokovacia karta, príkaz z programu alebo časová zóna,
• zákaz opakovaného priechodu (antipassback) – s nastaviteľným časom alebo trvalo; voľba kontroly výjazdu stráži napríklad vjazdy na parkovisko,
• prístup jednou alebo dvoma kartami,
• časové zóny – automatické prepnutie režimu v nastavených hodinách, napríklad voľný priechod v škole podľa rozvrhu.

Pri výpadku alebo odpojení siete RS-485 pracuje jednotka samostatne s vlastnou logikou. Kľúče možno v autonómnom režime pridávať pomocou master karty (režim ACCEPT).

Čítačky, vstupy a napájanie

Pripojíte ľubovoľné čítačky kariet a kľúčov s výstupom Wiegand 26 alebo Dallas Touch Memory (iButton); vedenie čítačky môže byť pri Wiegande dlhé až 100 m, pri iButtone až 15 m. Jednotka má doplnkový napájací výstup pre externé čítačky a riadi ich indikáciu.

Vstupy: dverný kontakt (snímač otvorenia dverí), tlačidlo odchodu, tamper, bezpečnostná a požiarna slučka. Indikácia 19 LED a bzučiak ukazujú stav čítačiek, výstupov, vstupov, siete aj napájania. Napájanie je 9–16 V DC, vlastná spotreba jednotky je 100 mA; zdroj však musí pokryť aj prúd zámku a čítačiek. Rozmery jednotky sú 150 × 150 × 30 mm, prevádzková teplota −30 až +40 °C.

Softvér a pripojenie k počítaču

Základné nastavenie urobíte bez siete cez USB: po pripojení sa jednotka v počítači objaví ako disk GUARD-NET s textovým súborom CONFIG.CFG, v ktorom upravíte parametre (režim čítačiek Wiegand alebo Dallas, aktívne úrovne zámku a vstupov, rýchlosť RS-485, teplotný prah požiarneho režimu); pri konfigurácii cez USB sa jednotka napája z USB. Konfiguráciu a hardvérové uzly nastavíte aj v programe Guard Tuner.

Kľúče, práva a protokol udalostí spravujete v programoch Guard Light a Guard Commander alebo v cloudovej službe GuardSaaS; výrobca uvádza aj podporu programu Avangard. Firmware jednotky možno aktualizovať cez USB (zápisom súboru na disk GUARD-NET) alebo po RS-485 z programu Guard Light.

Pripojenie k počítaču a do siete: GUARD Net nemá vlastný Ethernet ani webový server. Zbernicu RS-485 s počítačom prepojí prevodník USB–RS-485; výrobca na to ponúka galvanicky oddelený IRONLOGIC Z-397 (mod. USB Guard) a na zapojenie do siete Ethernet Z-397 (mod. Web). S týmito prevodníkmi umožňuje program Online Commander od výrobcu ovládanie jednotiek z webového prehliadača.

Čo k jednotke potrebujete

Pre kompletné prístupové systémy s jednotkou GUARD Net potrebujete čítačky Wiegand 26 alebo iButton, zámok (elektromagnetický, elektrický otvárač alebo impulzný), tlačidlo odchodu, napájací zdroj 9–16 V DC dimenzovaný aj na zámok a čítačky a na prevádzku v sieti prevodník RS-485 s programom Guard Light alebo Guard Commander. Do poplachovej slučky možno doplniť sirénu.

Vlastnosti

Špecifikácia od výrobcu

Časté otázky

Má GUARD Net webové rozhranie alebo Ethernet?

Nie. Jednotka komunikuje po zbernici RS-485 a konfiguruje sa cez USB. Do počítačovej siete ju zapojíte cez prevodník (výrobca ponúka Z-397), ovládanie z prehliadača rieši program Online Commander.

Koľko má relé a tranzistorových výstupov?

Dva reléové výstupy typu C a jeden tranzistorový výstup MOS do 5 A. Typ a zapojenie zámku nastavíte podľa zvolenej konfigurácie.

Aké čítačky možno pripojiť?

Ľubovoľné čítačky s protokolom Wiegand 26 alebo iButton (Dallas Touch Memory); počet závisí od konfigurácie – web výrobcu a návod z roku 2018 uvádzajú 1–8, návod z roku 2019 1–4.

Ako sa jednotka nastavuje?

Cez USB: v počítači sa objaví ako disk GUARD-NET so súborom CONFIG.CFG; konfiguráciu doladíte v programe Guard Tuner. Kľúče a práva sa spravujú v programoch Guard Light alebo Guard Commander po RS-485.

Funguje jednotka bez siete?

Áno. Pri výpadku RS-485 rozhoduje o priechode vlastná logika jednotky a nové kľúče možno pridávať master kartou v režime ACCEPT.

Aké napájanie jednotka potrebuje?

Jednosmerné napätie 9–16 V; vlastná spotreba jednotky je 100 mA a zdroj musí pokryť aj zámok a čítačky.

Popis spracoval špecialista – elektrotechnik. Údaje vychádzajú z dokumentácie výrobcu (návody 2018 a 2019, web výrobcu).
