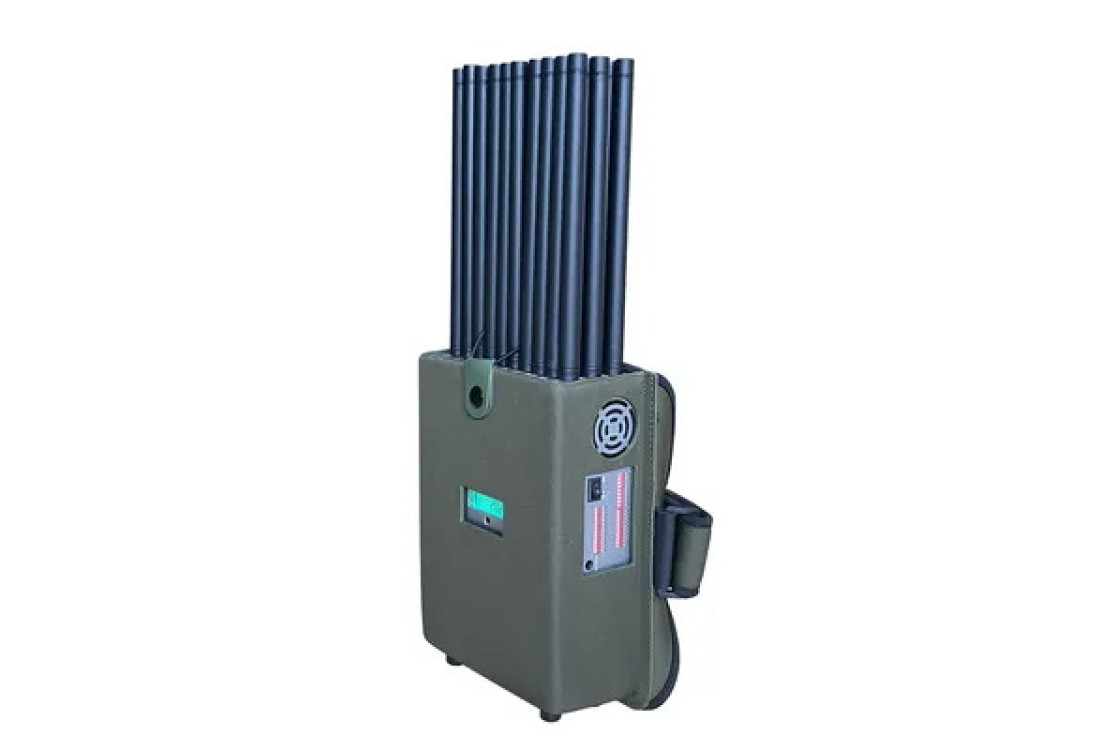

Profesionálna prenosná 31-pásmová rušička 2G–5G, GPS/GNSS, Wi-Fi a RF, 30 W | JYT3080
JYT-3080 – profesionálna prenosná 31-pásmová rušička 2G, 3G, 4G, 5G, GPS/GNSS, Wi-Fi a RF, 30 W JYT-3080 je profesionálna prenosná širokopásmová rušička bezdrôtových a rádiových signálov. Zariadenie disponuj...
Základní informace
- Výrobce: JYT
- Model: 1097
JYT-3080 – profesionálna prenosná 31-pásmová rušička 2G, 3G, 4G, 5G, GPS/GNSS, Wi-Fi a RF, 30 W
JYT-3080 je profesionálna prenosná širokopásmová rušička bezdrôtových a rádiových signálov. Zariadenie disponuje celkovo 31 samostatne riadenými frekvenčnými pásmami a pokrýva širokú časť rádiového spektra používaného mobilnou komunikáciou, satelitnou navigáciou, Wi-Fi, IoT, telemetriou, bezdrôtovými senzormi a ďalšími RF technológiami.
Frekvenčné rozsahy zahŕňajú mobilné siete 2G, 3G, 4G/LTE a 5G, navigačné pásma GPS a ďalších GNSS systémov, bezdrôtové siete Wi-Fi 2,4 GHz, 5 GHz a 6 GHz, rádiové pásma 315 MHz, 433 MHz a 868 MHz, UHF, VHF, LoRa, FM rádio a ďalšie vybrané komunikačné technológie.
Pokryté frekvenčné rozsahy sa používajú aj pri celom rade ďalších bezdrôtových zariadení, napríklad pri technológiách Bluetooth, Zigbee, LoRa/LoRaWAN, IoT zariadeniach, bezdrôtových snímačoch, alarmoch, diaľkových ovládaniach, telemetrických systémoch, niektorých kamerových prenosoch a vybraných UAV / dronových systémoch. Konkrétne využitie jednotlivých frekvencií sa líši podľa technológie, zariadenia, regiónu a miestnych frekvenčných prídelov.
31 samostatne ovládaných frekvenčných pásiem
Každé frekvenčné pásmo je možné samostatne zapnúť alebo vypnúť pomocou integrovaných prepínačov. Obsluha tak môže aktivovať iba požadované frekvenčné rozsahy bez toho, aby bolo nutné súčasne zapínať všetky vysielacie moduly.
Samostatné riadenie jednotlivých kanálov umožňuje prispôsobiť konfiguráciu konkrétnemu profesionálnemu alebo testovaciemu použitiu a súčasne môže pomôcť predĺžiť dobu prevádzky na zabudovanú batériu.
Celkový výkon 30 W a orientačný dosah až 25 metrov
Celkový výrobcom deklarovaný výstupný výkon zariadenia je 30 W. Orientačný účinný dosah sa pohybuje približne od 10 do 25 metrov.
Skutočný dosah závisí najmä od sily okolitého signálu, vzdialenosti od základňových staníc a ďalších vysielačov, konštrukcie budovy, okolitého RF prostredia, zvolených frekvenčných pásiem, použitej technológie a správneho umiestnenia antén.
Pri silnom zdroji signálu v bezprostrednej blízkosti môže byť reálny účinný dosah výrazne nižší ako výrobcom uvádzaná maximálna hodnota.
Externé všesmerové antény so ziskom 2,5 dBi
Súčasťou zariadenia je sada externých všesmerových antén určených pre jednotlivé frekvenčné rozsahy. Výrobca uvádza zisk antén 2,5 dBi a dĺžku približne 193 mm.
Každá anténa musí byť nainštalovaná na správny konektor zodpovedajúci príslušnému frekvenčnému pásmu. Zariadenie sa nesmie zapínať bez správne pripojených antén, pretože by mohlo dôjsť k poškodeniu vysielacích modulov.
Samostatné anténne konektory pre jednotlivé frekvenčné pásma.
Zabudovaná batéria 17 000 mAh
JYT-3080 obsahuje zabudovanú nabíjateľnú batériu 7,4 V / 17 000 mAh. Výrobca uvádza dobu prevádzky približne 90 až viac ako 100 minút podľa počtu aktívnych frekvenčných pásiem, nastavenia zariadenia a prevádzkových podmienok.
Zariadenie podporuje prevádzku počas nabíjania. Napájanie je možné pomocou sieťového adaptéra alebo automobilového napájacieho kábla.
Aktívne chladenie a kovové vyhotovenie
Kovová konštrukcia zariadenia súčasne slúži ako pasívny chladič. Odvod tepla dopĺňajú tri zabudované ventilátory, ktoré pomáhajú udržiavať prevádzkovú teplotu vysielacích modulov pri dlhodobom používaní.
Na tele zariadenia sa nachádza displej zobrazujúci stav batérie a základné prevádzkové údaje, napríklad napätie, prúd a aktuálny odber.
Mobilné siete, GPS/GNSS, Wi-Fi, IoT a ďalšie technológie
Široký frekvenčný rozsah JYT-3080 zahŕňa pásma používané rôznymi generáciami mobilných sietí od 2G/GSM cez 3G a 4G/LTE až po 5G. Súčasťou rozsahu sú aj frekvencie používané satelitnými navigačnými systémami GPS/GNSS.
Pásmo 2,4 GHz sa okrem Wi-Fi používa napríklad aj pre Bluetooth, Zigbee, Thread, IoT zariadenia, bezdrôtové senzory a niektoré telemetrické alebo riadiace systémy. Frekvencie okolo 5 GHz a 5,8 GHz sa používajú najmä pre Wi-Fi a ďalšie vysokorýchlostné bezdrôtové dátové prenosy.
Rozsahy 433 MHz a 868 MHz sa bežne používajú napríklad pri bezdrôtových snímačoch, zabezpečovacích systémoch, diaľkových ovládaniach, telemetrii, inteligentnej domácnosti a rôznych IoT zariadeniach. V časti týchto frekvencií môžu pracovať aj technológie LoRa a LoRaWAN.
Niektoré pokryté pásma, najmä v oblasti 2,4 GHz a 5 GHz, využívajú aj bezdrôtové obrazové, riadiace alebo telemetrické systémy používané pri niektorých UAV a dronových platformách. Presné pracovné frekvencie však vždy závisia od konkrétneho zariadenia, prenosového systému a regionálnej verzie.
Hlavné vlastnosti JYT-3080
- 31 samostatne ovládaných frekvenčných pásiem
- podpora mobilných pásiem 2G, 3G, 4G/LTE a 5G
- pokrytie vybraných pásiem GPS L1, L2, L3, L4 a L5
- pokrytie vybraných pásiem GPS/GNSS
- Wi-Fi 2,4 GHz, 5,2 GHz a 5,8 GHz
- 6 GHz pásmo používané technológiami Wi-Fi 6E a Wi-Fi 7
- pásma využívané aj technológiami Bluetooth, Zigbee, Thread a IoT
- rádiové frekvencie 315 MHz, 433 MHz a 868 MHz
- vybrané pásma UHF, VHF, LoRa / LoRaWAN a FM
- pokrytie vybraných telemetrických a diaľkovo riadených RF systémov
- celkový deklarovaný výkon 30 W
- orientačný dosah približne 10 až 25 metrov
- externé všesmerové antény so ziskom 2,5 dBi
- samostatné prepínače jednotlivých frekvenčných kanálov
- zabudovaná batéria 7,4 V / 17 000 mAh
- prevádzka na batériu približne 90 až viac ako 100 minút
- možnosť prevádzky počas nabíjania
- napájanie zo siete alebo z automobilu
- kovové vyhotovenie s pasívnym chladičom
- tri zabudované chladiace ventilátory
- displej stavu batérie a prevádzkových hodnôt
Prehľad frekvenčných pásiem
Tabuľka uvádza výrobcom špecifikované frekvenčné rozsahy a pre lepšiu orientáciu aj príklady technológií, ktoré môžu príslušnú časť rádiového spektra využívať. Skutočné využitie jednotlivých frekvencií závisí od krajiny, operátora, zariadenia a miestneho frekvenčného plánu.
| Kanál | Technológia | Frekvenčný rozsah | Typické využitie pásma |
|---|---|---|---|
| 1 | VHF / LoJack | 135–174 MHz | VHF rádiová komunikácia, profesionálne rádiostanice a vybrané lokalizačné alebo telemetrické systémy |
| 2 | GPS L2–L5 | 1170–1280 MHz | Vybrané signály satelitných navigačných systémov GPS/GNSS |
| 3 | DCS / PCS | 1805–1990 MHz | Mobilná komunikácia GSM/DCS/PCS a podľa regiónu aj ďalšie mobilné technológie |
| 4 | RF 433 | 433 MHz | Bezdrôtové snímače, alarmy, diaľkové ovládania, telemetria a domáca automatizácia |
| 5 | GPS L1 | 1570–1615 MHz | GPS L1 a ďalšie vybrané signály systémov GNSS |
| 6 | 5G | 3900–4200 MHz | Vybrané pásma mobilných sietí 5G a širokopásmových rádiových systémov |
| 7 | 3G | 2110–2170 MHz | 3G/UMTS a podľa regiónu ďalšie mobilné technológie |
| 8 | CDMA / GSM | 850–960 MHz | GSM 850/900, mobilná komunikácia a vybrané IoT mobilné technológie |
| 9 | 4G | 738–821 MHz | Vybrané pásma LTE/4G približne v oblasti 700–800 MHz |
| 10 | RF 868 | 868 MHz | IoT, LoRa/LoRaWAN, alarmy, bezdrôtové snímače, senzory a diaľkové ovládania |
| 11 | RF 315 | 315 MHz | Diaľkové ovládania, telemetria a ďalšie nízkovýkonové RF systémy |
| 12 | 3G | 2010–2035 MHz | Vybrané mobilné a IMT technológie podľa regiónu |
| 13 | UHF | 400–470 MHz | UHF rádiokomunikácia, rádiostanice a niektoré telemetrické systémy |
| 14 | 4G | 725–790 MHz | Vybrané mobilné pásma LTE/4G |
| 15 | 5G | 3300–3600 MHz | Stredné frekvenčné pásmo používané pre mobilné siete 5G |
| 16 | LoRa | 900–930 MHz | LoRa, LoRaWAN, IoT, telemetria a bezdrôtové snímače podľa regiónu |
| 17 | GPS L3–L4 | 1370–1390 MHz | Vybrané navigačné a rádiové rozsahy označované výrobcom ako GPS L3/L4 |
| 18 | Wi-Fi 5,2 GHz | 5100–5600 MHz | Wi-Fi 5 GHz a ďalšie vysokorýchlostné bezdrôtové dátové spojenia |
| 19 | 5G | 3600–3800 MHz | Stredné pásmo mobilných sietí 5G |
| 20 | Wi-Fi 6E | 5925–6450 MHz | 6 GHz bezdrôtové siete používané Wi-Fi 6E a Wi-Fi 7 podľa regiónu |
| 21 | 4G | 2620–2690 MHz | LTE/4G v pásme približne 2600 MHz |
| 22 | 4G | 2500–2620 MHz | LTE a ďalšie mobilné technológie v pásme približne 2,5–2,6 GHz |
| 23 | PCS | 1920–1990 MHz | PCS, UMTS a ďalšie mobilné technológie podľa regiónu |
| 24 | 4G | 1417–1518 MHz | Vybrané mobilné a širokopásmové dátové služby v L-band |
| 25 | 4G | 2300–2400 MHz | Mobilné širokopásmové siete LTE a ďalšie IMT technológie |
| 26 | 4G | 1700–1800 MHz | Vybrané mobilné pásma v oblasti 1700–1800 MHz |
| 27 | 5G | 617–685 MHz | Nízkofrekvenčné mobilné pásma používané v niektorých regiónoch pre 5G |
| 28 | Wi-Fi 5,8 GHz | 5600–5900 MHz | Wi-Fi, bezdrôtové dátové, obrazové a niektoré telemetrické spojenia |
| 29 | Wi-Fi 2,4 GHz | 2400–2485 MHz | Wi-Fi 2,4 GHz, Bluetooth, Zigbee, Thread, IoT a ďalšie bezdrôtové systémy |
| 30 | Wi-Fi 6 GHz | 6450–7125 MHz | Horná časť 6 GHz pásma používaná Wi-Fi 6E a Wi-Fi 7 tam, kde je sprístupnená |
| 31 | FM rádio | 87–108 MHz | Analógové FM rozhlasové vysielanie |
Technické parametre
| Model | JYT-3080 |
|---|---|
| Počet pásiem | 31 |
| Celkový výkon | 30 W |
| Orientačný dosah | 10–25 m podľa okolitých podmienok |
| Antény | Externé všesmerové, zisk 2,5 dBi |
| Dĺžka antén | Približne 193 mm |
| Batéria | 7,4 V / 17 000 mAh |
| Doba prevádzky | Približne 90 až viac ako 100 minút |
| Napájanie | AC 100–240 V / DC 12 V, 10 A |
| Chladenie | Hliníkový chladič a 3 ventilátory |
| Rozmery | 208 × 147 × 70 mm bez antén |
| Hmotnosť celej súpravy | Približne 3,74 kg |
| Materiál | Kov |
| Farba | Strieborná alebo zelená podľa variantu |
| Výrobcom uvádzaná certifikácia | CE |
Obsah balenia
- 1× prenosná rušička JYT-3080
- 31× externá anténa pre jednotlivé frekvenčné pásma
- 1× sieťový napájací adaptér
- 1× napájací kábel
- 1× automobilový napájací kábel
- 1× prepravné alebo ochranné puzdro podľa objednaného variantu
Profesionálne a testovacie použitie
Zariadenia tohto typu sa používajú najmä v špecializovanom odbornom, laboratórnom, vývojovom a bezpečnostnom prostredí, kde je potrebné kontrolovane testovať správanie rádiových, mobilných, navigačných alebo bezdrôtových systémov pri obmedzení alebo strate dostupnosti signálu.
Široké pokrytie mobilných, GNSS, Wi-Fi, RF a telemetrických pásiem umožňuje využitie zariadenia pri odbornom testovaní rôznych druhov bezdrôtovej techniky a komunikačných systémov.
Dôležité právne a bezpečnostné upozornenie
Aktívna rušička vysiela rádiový signál, ktorý môže narušiť mobilnú komunikáciu, prenos dát, navigáciu GPS/GNSS, tiesňové volania, zabezpečovacie systémy, diaľkové ovládania a prevádzku ďalších elektronických zariadení.
Výrobok nie je určený na bežné spotrebiteľské používanie, na rušenie komunikácie tretích osôb ani na použitie na verejne prístupných miestach.
Zariadenie smie zakúpiť, inštalovať a prevádzkovať iba subjekt, ktorý má na jeho držbu a prevádzku zodpovedajúce zákonné oprávnenie.
Zákazník je pred objednaním povinný overiť právne podmienky dovozu, držby, prepravy, inštalácie a prevádzky zariadenia v krajine určenia.
Uvedené technické parametre vychádzajú z podkladov výrobcu. Skutočný dosah, doba prevádzky a účinnosť jednotlivých frekvenčných pásiem sa môžu líšiť podľa konfigurácie, sily okolitých signálov a podmienok v mieste použitia.
