Monitor 7" s dotykovým displejom, videozvonček | ZONEWAY ZW-772M

Popis videozvončeka

Kvalitný zbernicový 2D (2-žilový) videozvonček so 7" palcovou obrazovkou, vďaka ktorej vidíte, kto je pri Vašom vchode, a vďaka možnosti pripojenia elektronického zámku môžete zvoniacemu odomknúť rovno z ovládacej jednotky. Ak niekoho zmeškáte, tiež to zistíte, pretože v pamäti alebo na SD karte bude uložený obraz zmeškaných návštevníkov. Samozrejmosťou sú široké možnosti inteligentného nastavenia od regulácie jasu a kontrastu po zníženú hlasitosť v nočnom čase. SMART monitor má aj slot na SD kartu (max. 32GB).

Obe jednotky sú vybavené kvalitným mikrofónom a reproduktorom, hlasitosť oboch je možné regulovať, takže prenášaný zvuk je čistý a zrozumiteľný. Zvonček - vnútorná jednotka dáva na výber až 12 rôznych druhov melódií, vyberie si tak naozaj každý. Hlasitosť zvonenia je možné tiež používateľsky prispôsobiť. Videozvonček umožňuje vyvolanie obrazu, aj keď nikto nestlačí tlačidlo na vonkajšej jednotke zvončeka. Je možné tiež pripojiť analógovú externú kameru.

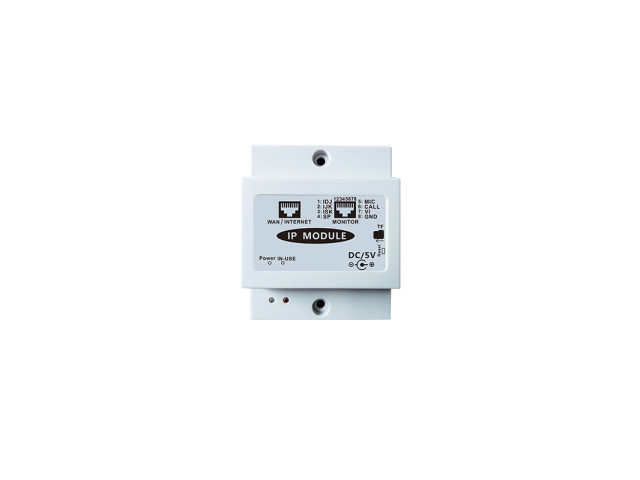

Vďaka možnosti pripojenia IP modulu ZONEWAY ZW-IP môžete otvoriť bráničku, aj keď práve nie ste doma. Maximálnu dĺžku kábla medzi zvončekom vonku a vnútornou zobrazovacou jednotkou uvádza výrobca až 100m, v praxi odporúčame počítať so vzdialenosťou cca 80 metrov, prípadne použiť kabeláž s vyšším prierezom (2,5mm2).

Vďaka IR LED diódam dobre rozpoznáte návštevníka aj pri zlých svetelných podmienkach. Ak sú Vaše dvere vybavené elektronickým zámkom, môžete ich priamo z vnútornej jednotky (displeja) odomknúť, a to aj na diaľku cez mobilný telefón s Androidom alebo iOS pri dokúpení IP modulu ZW-IP.

Obe jednotky sú napájané iba jedným adaptérom. Nie je teda nutné ťahať kabeláž napájania k vonkajšej jednotke. Systém je možné kombinovať aj s prístupovými systémami Sebury či ZONEWAY. Pre bližšie informácie nás, prosím, kontaktujte.

Pri zapojení s viactlačidlovými vonkajšími zvončekovými tlačidlami je na montáž potrebné vedenie od vonkajšej jednotky tlačidla zvončeka s 2 žilami, v praxi sa používa univerzálny UTP kábel s 8 žilami, pričom sa jednotlivé žily spoja, prípadne sa niektoré nechajú ako rezerva alebo pre elektrický zámok. Káble nemusia byť tienené, je žiaduce, aby neviedli súbežne s vedením silnoprúdového rozvodu, výbojok, žiariviek a pod. Zapojenie by mal bez problémov zvládnuť aj menej skúsený elektrikár.

Vlastnosti a funkcie

• Maximálny počet SMART monitorov v jednom systéme je 99
• Pri SMART monitoroch je možné nastaviť štyri rôzne hlavné režimy prevádzky:

1. vypnúť zvonenie
2. záznamník (automaticky pri každom zvonení)
3. nočný režim (možnosť nastavenia hlasitosti pre nočný režim)
4. nerušiť (nebude zvoniť, bude odmietať)

• Každé spojenie trvá 100 sekúnd a po tomto čase je spojenie automaticky ukončené, počas komunikácie je možné používateľovi otvoriť zámok (tzv. odzvoniť)
• SMART monitor podporuje audio nahrávanie aj video nahrávanie (automatický / manuálny režim)
• Monitory podporujú možnosť pripojenia externého drôtového zvončeka, max. dobu zvonenia je možné nastaviť
• Každý videodistribútor (rozbočovač) ZW-504 je schopný rozbočiť video pre 4ks monitorov alebo dverových jednotiek zvončekov

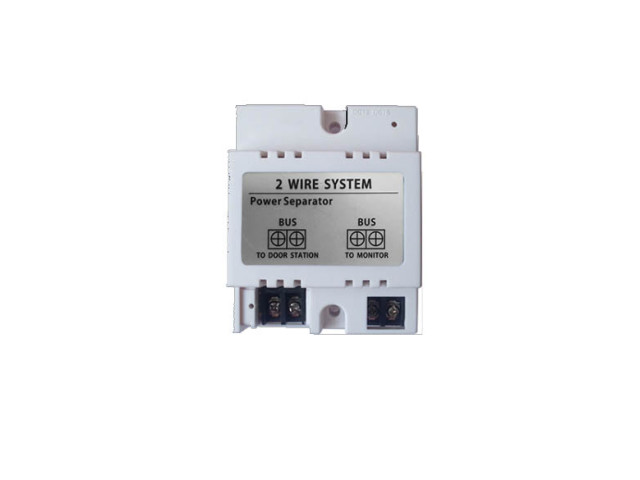

• Každý power separator (zbernicový napájač) ZW-202 môže byť napojený až na 12ks monitorov
• Pre viac ako 12 účastníkov (monitorov) je potrebné pripojiť zosilňovač a špeciálny napájač ZW-507
• Medzi jednotlivými účastníkmi si je možné pri SMART monitoroch zavolať (z jednej miestnosti do druhej)
• Vyberať je možné zo 16 rôznych vyzváňacích melódií.
• Možnosť nastavenia automatického odomknutia pri zazvonení na SMART monitoroch (pre každý deň je možné nastaviť zvlášť časové obdobie)
• PL504, a SMART monitory a ZW-IP modul podporujú karty do veľkosti 32GB. Interná pamäť SMART monitorov 6 obrázkov, 2x audio. SD aj interná pamäť sa cyklicky prepisuje.
• s modulom ZW-RLV možnosť ovládania dvoch vchodov, napríklad vchodu a brány, každého zvlášť a nezávisle od seba (napríklad otvoriť len vchod / otvoriť len bránu), ovládanie ZW-RLV je možné iba cez monitor
• Monitory ZW-771M, ZW-772M a ZW432M podporujú externé druhé tlačidlo zvončeka ako samostatný kontakt - vstup do monitora.

Technická špecifikácia

• prevádzkové napätie 24V DC
• prúdový odber: 15mA (Standby), prevádzka 350mA
• veľkosť monitora a rozlíšenie: 7" , 840x480px
• rozmery: 185 x165x19mm
• ovládanie: dotykový panel
• pracovná teplota: -10°C až +60°C
• komunikácia: zbernicová, dvojžilová, bez polarity

Návody a ukážka funkcie

Originál EN návod (771M a 772M) na stiahnutie TU

CZ návod na stiahnutie TU

Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU

Ukážka funkcie aj s IP modulom

Videozvonček podporuje P2P, čo je najjednoduchšia možnosť prístupu cez špeciálnu aplikáciu, a to naskenovaním QR kódu alebo ručným zadaním sériového čísla modulu (je aj na štítku). Aplikácia ihneď ukáže obraz z videozvončeka. Tieto aplikácie sú určené pre mobilné telefóny. Aplikáciu nájdete v Google Play - názov IP system.
