Vonkajšia otočná PTZ IP kamera 8 Mpx (4K), 33× zoom, stierač, IR a biele svetlo | HICO 33D-M8S

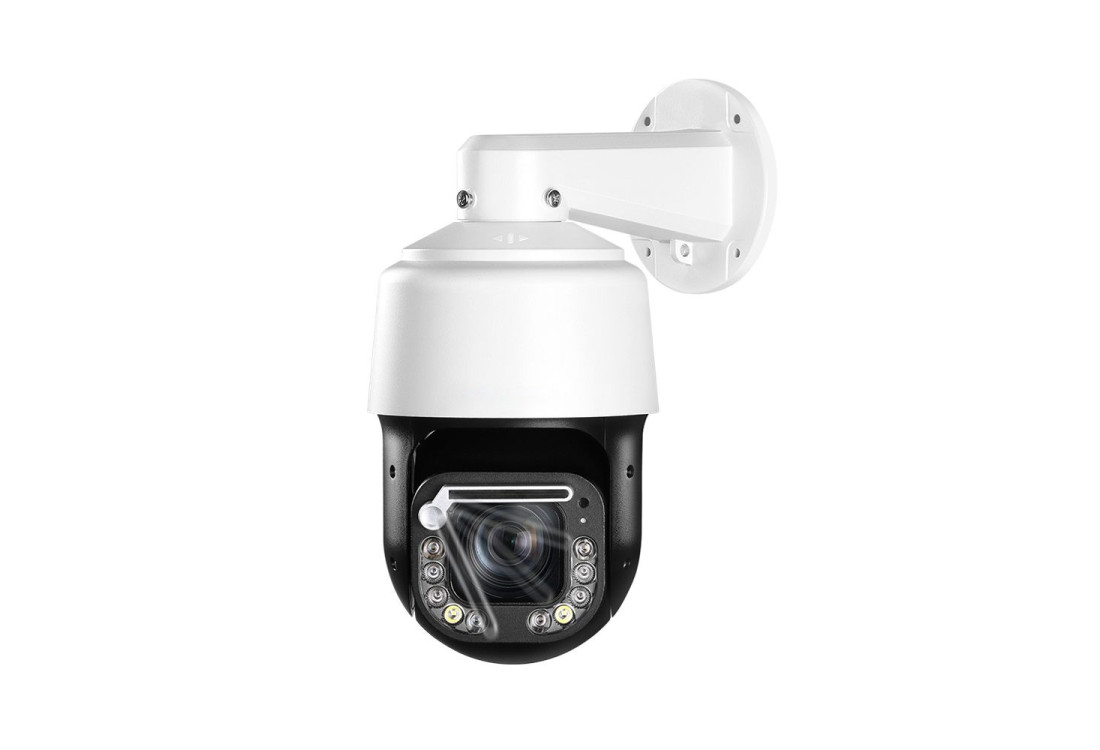

HICO 33D-M8S je vonkajšia otočná PTZ kamera so 4K obrazom (8 Mpx, SONY IMX415), 33× optickým zoomom a vstavaným stieračom. Nasníma 3840 × 2160 px pri 30 snímkach za sekundu; objektív 4,7–155 mm spolu s digitálnou časťou dáva celkový zoom až 225×. Kameru otáčate a nakláňate v ponuke, v prehliadači alebo v aplikácii HiEasy, uložíte 256 predvolieb pozícií a v noci si vyberiete medzi infračerveným a bielym svetlom. Napája sa zdrojom 12 V DC s príkonom 25 W, PoE nemá. Pre montážne firmy a správcov objektov je to otočná kamera so zoomom na vjazd, dvor, sklad alebo parkovisko, keď jedna pevná kamera nestačí.

4K, 8 Mpx Čip SONY IMX415, 3840 × 2160 px pri 30 sn./s – detail aj na väčšiu vzdialenosť.	33× optický zoom Objektív 4,7–155 mm s autofokusom, spolu až 225× s digitálnym zoomom.
Stierač kupoly Čistí okno objektívu v daždi; zapína sa v ponuke kamery alebo príkazom Call 71.	Infračervené prisvietenie 8 IR diód a 2 biele diódy, dosah IR až 100 m (podľa výrobcu), režim inteligentného duálneho svetla.
Obojsmerné audio Vstavaný mikrofón a reproduktor – hovor z aplikácie aj vlastné zvukové hlásenia.	Inteligentné detekcie Vniknutie do zóny, prekročenie čiary, opustenie miesta, počítanie osôb a filter človek / vozidlo (podľa výrobcu).
256 predvolieb a hliadka Hliadka až po 32 pozíciách, sken medzi dvoma hranicami a návrat do polohy po výpadku napájania (podľa výrobcu).	ONVIF, RTSP, RS485 Pripojenie k rekordéru NVR, ovládaču PTZ a systémom s alarmovým vstupom aj výstupom.

Prečo vonkajšia otočná kamera a kam ju umiestniť

Otočná kamera vidí v jednom okamihu iba jeden výsek, a preto ju dajte tam, kde chcete prechádzať medzi viacerými smermi: vjazd a zadná brána, sklad s nádvorím, dlhý plot. Otáčanie je 0–360° a náklon od −15° do 90°, tak to udáva výrobca. Ako kamera so stieračom sa hodí tam, kde prach a dážď špinia okno objektívu. Na miestach, kde sa nesmie nič minúť, ju doplňte pevnou kamerou. Zdroj 12 V s rezervou nad 25 W a vhodný prierez kábla počítajte do návrhu hneď na začiatku.

Prečo PTZ kamera pri návrhu zákazky

Jedna vonkajšia otočná kamera so zoomom často nahradí niekoľko pevných kamier na rozľahlej ploche: menej miest na montáž, menej káblov a jeden bod, kde sa rieši napájanie 12 V. Detail na diaľku získate priblížením namiesto ďalšieho stĺpa a kamera sa po uložení pozícií sama vracia na strážené body. Stierač v puzdre navyše znižuje počet zásahov na objekte, kam inak musí technik s rebríkom.

Obraz, zoom a nočné videnie

Pohyb a zoom: ako kamera pokryje objekt

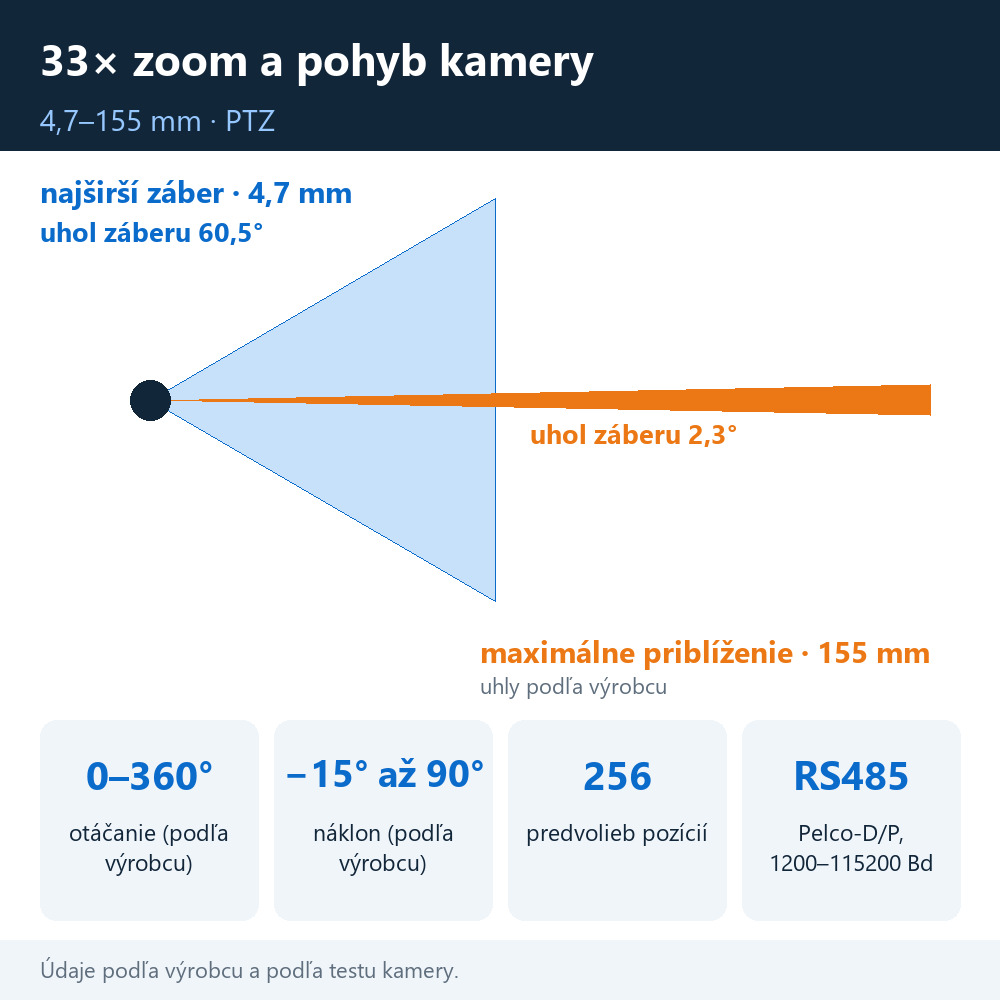

Kamera sa otáča v rozsahu 0–360° a nakláňa od −15° do 90° (údaj výrobcu), takže z jedného miesta obslúži celé okolie od horizontu až po zvislý pohľad nadol. Optika 4,7–155 mm mení uhol záberu zo 60,5° na 2,3° (podľa výrobcu): v najširšej polohe vidíte celý dvor, pri maximálnom priblížení detail brány alebo vozidla na vzdialenosť, kde by pevná kamera ukázala len drobný bod.

Obraz a nočný režim

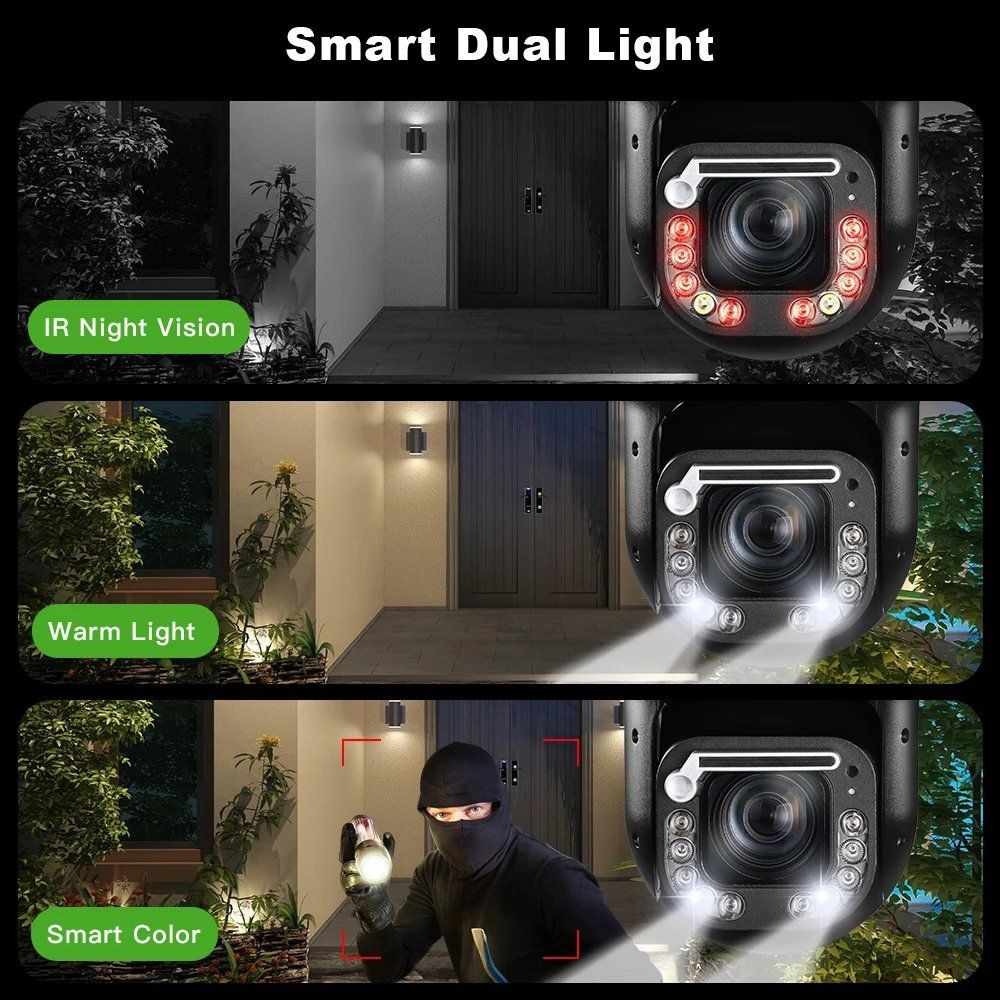

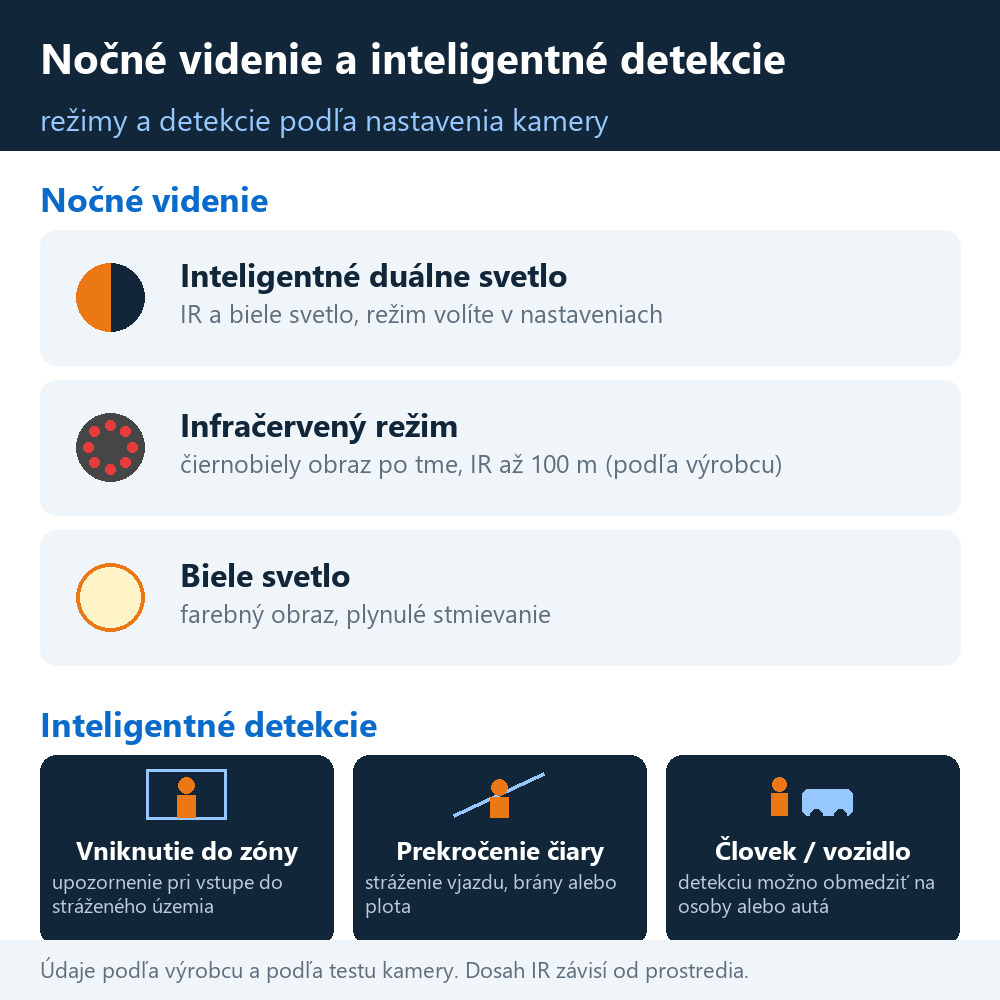

Hlavný prúd má 8 Mpx; prepnúť sa dá aj na 6, 5, 4 alebo 3 Mpx a 1080p a druhý prúd slúži na náhľad. Obraz sa stláča kodekmi H.265, H.265+ alebo H.264 a tok môže byť konštantný (CBR) alebo premenlivý (VBR) v šiestich stupňoch kvality. V noci kamera ponúka inteligentné duálne svetlo, samostatný IR režim a biele svetlo s plynulým stmievaním; svieti osem IR LED a dve teplé biele, dosah IR je podľa výrobcu až 100 m a závisí od prostredia. Obraz dolaďuje odmlžovanie, digitálne WDR a expozícia v rozsahu 1/3 až 1/100 000 s.

Funkcie Light intelligence zahŕňajú vniknutie do zóny, prekročenie čiary, opustenie miesta a počítanie osôb a cieľ možno obmedziť na človeka alebo vozidlo. Výrobca uvádza aj automatické sledovanie cieľa (auto-tracking); presnosť detekcií závisí od umiestnenia a osvetlenia. Podľa výrobcu kamera vie aj hliadku s až 32 presetmi a sken A–B, po výpadku napájania sa vráti do uloženej polohy a pracuje pri teplotách od −40 do +60 °C.

Ukážka obrazu kamery pri plynulom priblížení z 1× až na 33× optický zoom.

Inštalácia, nastavenie a zapojenie

Prvé spustenie: čo nastaviť pred montážou

Pred výjazdom na miesto vybavte v kamere štyri veci, ktoré zaberú päť minút:

• Predvolený používateľ je admin s prázdnym heslom; kamera pri prihlásení sama vyzve na zmenu hesla.
• Časové pásmo bolo z výroby GMT+8 (Peking). Nastavte stredoeurópsky čas, aby mali nahrávky a snímky správny čas.
• Potlačenie blikania (anti-flicker) bolo na 60 Hz. V slovenskej sieti nastavte 50 Hz, aby umelé osvetlenie v zábere neblikalo.
• Predvolený prehrávač EasyVideo si pýta doplnok prehliadača. V Chrome obraz zobrazí prehrávač WebPlayer. Jazyky webového rozhrania kamery: angličtina, poľština, ruština, ukrajinčina a ďalšie, slovenčina ani čeština medzi nimi nie sú.

Zoom 225× je súčet optického a digitálneho priblíženia. Na blízky predmet teleobjektív 155 mm neostrí (minimálna zaostrovacia vzdialenosť), preto ostrosť hodnoťte až na vzdialenom cieli, ideálne vonku.

Pripojenie: ONVIF, RTSP, RS485 a alarm

V sieti sa kamera správa ako ONVIF zariadenie (zapnuté s overením) a ponúka aj prúd RTSP. Vzdialený prístup z mobilu rieši cloud P2P s aplikáciou HiEasy, takže nepotrebujete verejnú IP adresu. Pohyb sa dá ovládať aj cez RS485 protokolmi Pelco-D a Pelco-P v rozsahu 1200–115 200 Bd; ONVIF je podľa výrobcu vo variante Profile S. Alarmový vstup a výstup je po jednom (NO / NC). Na poplach kamera reaguje push správou, zvukovým hlásením z vlastného reproduktora, záznamom alebo snímkou na SD kartu a odoslaním na FTP.

Mikrofón aj reproduktor sú vstavané, takže sa dá hovoriť oboma smermi, napríklad pri bráne. Zvukový vstup Mic-in / Line-in a kompresia G.711 sú v nastaveniach. Kamera je vyskúšaná s rekordérmi Hikvision, Dahua, Milesight a ZONEWAY cez ONVIF; pri konkrétnom modeli rekordéra radi poradíme s ovládaním PTZ.

Rýchle príkazy cez predvoľby: stierač, hliadka a sken z rekordéra alebo pultu

Výrobca zabudoval do kamery skratky, ktoré sa zadávajú ako čísla predvolieb. Pravidlo je jednoduché: Call (napríklad Call 71) predvoľbu vyvolá a Set (napríklad Set 81) ju uloží. Čísla 71, 81 až 83, 88, 96, 97, 100, 101, 123 a 141 kamera nechápe ako polohu, ale ako príkaz. Zadávajú sa z webu kamery, rekordéra NVR alebo ovládača PTZ (podľa podpory predvolieb), takže technik hliadku nastaví raz a obsluha potom kameru netočí ručne. Prehľad vychádza z tlačeného návodu výrobcu v balení.

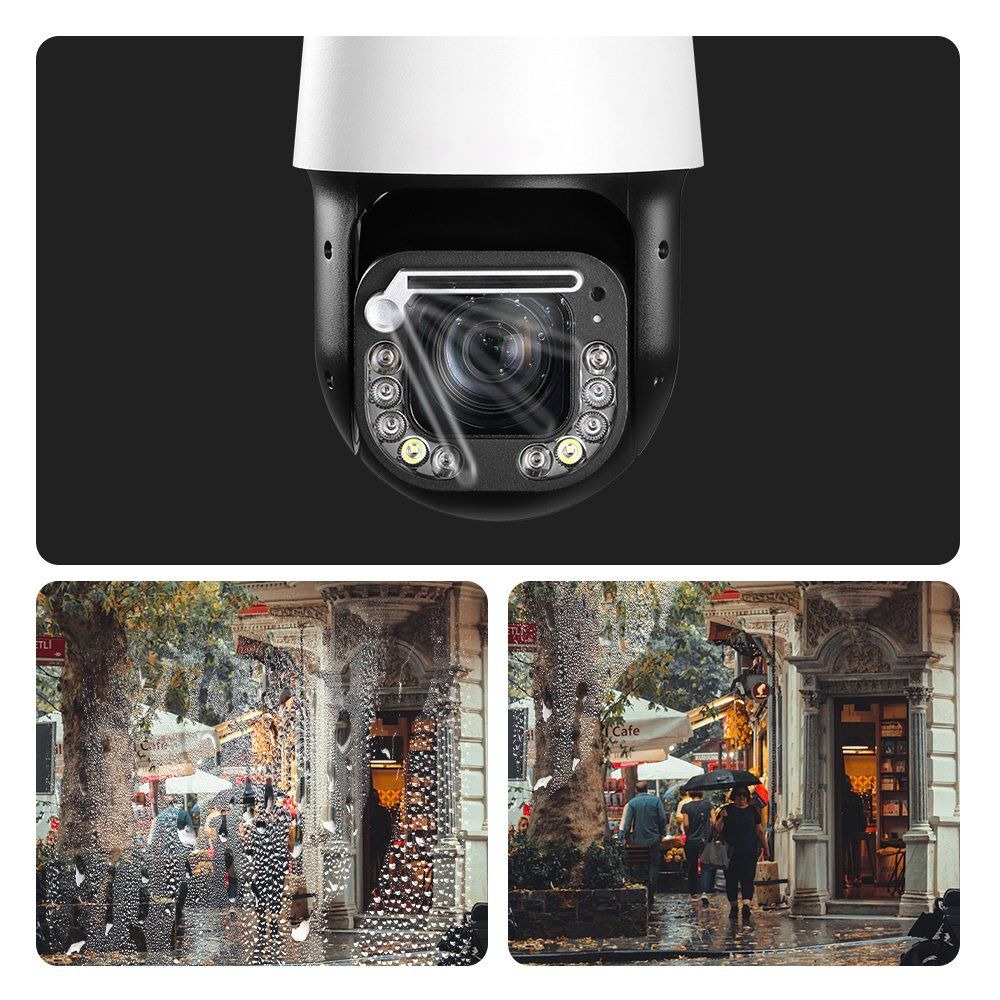

Stierač na diaľku. Call 71 spustí stierač z pultu aj z rekordéra. Štandardne sa po 3 zotretiach sám zastaví, takže ho netreba vypínať. Oceníte to pri kamerách na stĺpe alebo na štíte haly, kam sa len tak nedostanete.

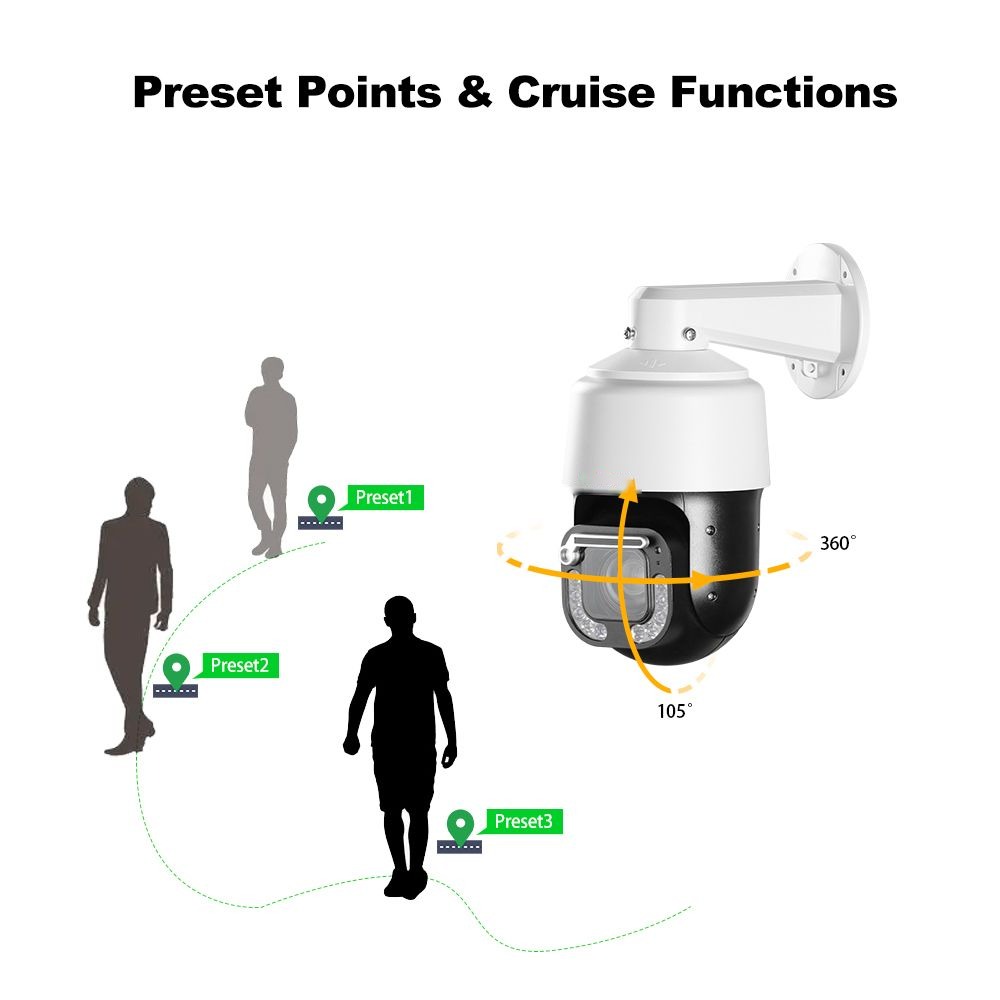

Hliadka po 32 pozíciách. Call 101 spustí trasu 1, ktorá prechádza predvoľbami 1 až 32. Pri zákazke uložíte napríklad 4 pozície (vjazd, brána, sklad, parkovisko) a hliadku spustíte jedným Call 101. Zdržanie na každej pozícii zadáte dvojicou Set 123 a Set N; N je 3 až 200 sekúnd, z výroby 5 s.

Sken medzi dvoma hranicami. Set 81 zapamätá ľavý okraj, Set 82 pravý a Call 83 kameru medzi nimi rozpohybuje. Rýchlosť určíte cez Set 141 a Set N v rozsahu 1 až 10 (predvolene 5). Hodí sa na dlhý plot, kde stačí jedno pásmo a netreba rad predvolieb.

Sledovanie s návratom. Set 88 určí miesto, kam sa kamera vracia po sledovaní. Call 97 sledovanie osôb zapne a Set 96 vypne (predvolený stav). Podľa návodu výrobcu na to kamera potrebuje podporu detekcie postavy a výstup súradníc; v ponuke kamery je voľba Intelligent tracking.

Pozor na Call 100: zmaže všetky uložené predvoľby, teda aj hliadku, a pred jeho použitím si preto pozície zapíšte.

Špecifikácia, príslušenstvo a časté otázky

Technická špecifikácia HICO 33D-M8S

Úplná tabuľka parametrov – rozlíšenie, kodeky, PTZ, audio, alarm, ONVIF, napájanie 12 V DC a krytie IP66 – je v záložke Technické informácie.

Príslušenstvo a súvisiaci tovar

Ďalšie vonkajšie IP kamery nájdete v kategórii IP kamerové systémy. Podobnou 8 Mpx PTZ kamerou s 20× zoomom je HICO IV10M80, vyšší zoom 36× ponúka ZONEWAY PT7K136XIGL500.

Odporúčané príslušenstvo: napájací zdroj 12 V / 5 A, karta microSD 128 GB na záznam v kamere, rekordér ZONEWAY NVR3016 (ďalšie sieťové video rekordéry) s diskom 2 TB, 3D ovládač SDK95 na ručné ovládanie PTZ a držiaky na stĺp alebo do rohu. Ďalšie napájacie zdroje a UPS a príslušenstvo pre IP kamery sú v ponuke.

Otázky technikov a správcov objektov

Prečo sa v Chrome nezobrazí živý obraz?

Predvolený prehrávač EasyVideo vyžaduje doplnok. Použite prehrávač WebPlayer, ktorý v Chrome funguje bez doplnku.

Ako zapnem stierač?

V ponuke kamery je voľba Rainbrush so zapnutím a vypnutím. Stierač možno spúšťať aj príkazom Call 71 (pozri časť vyššie; podľa návodu výrobcu sa po troch zotretiach sám zastaví).

Koľko pozícií si kamera zapamätá?

256 predvolieb a automatické otáčanie vľavo a vpravo; hliadku zo skupiny uložených pozícií udáva výrobca do 32 presetov.

Čím kameru napájať a kam ukladať záznam?

Napájanie je 12 V DC a príkon 25 W, takže jedným PoE káblom ju nenapojíte. Záznam ide na kartu microSD vo vlastnom slote, na rekordér s ONVIF alebo na FTP; na orientáciu: každý Mbit/s toku je zhruba 0,45 GB za hodinu (výpočet).

Rozozná kamera človeka od vozidla?

Detekcie sa dajú nastaviť pre človeka, vozidlo alebo oboje; v zábere však musí byť cieľ dostatočne veľký a osvetlený.

Obsah spracoval Ing. Václav Turek, technik.
