Rozširujúca ovládacie relé doska - jednotka pre výťahy, ACB-DT20K

Slúži na zapojenie s DT20, keď táto jednotka môže slúžiť na ovládanie výťahu a privolávanie do jednotlivých poschodí. Možno použiť dve dosky zapojené za sebou. Jedna doska slúži pre max. 20 poschodí.

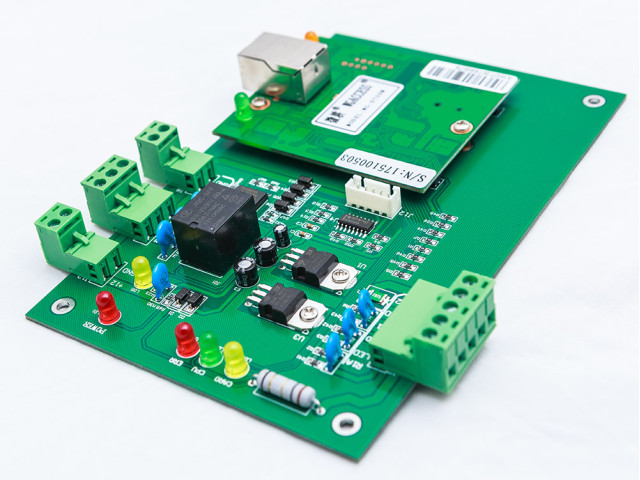

ACB-DT je ​​hlavný riadiaci doskou pre releové rozširujúce dosky DT20K a slúži na riadenie a ovládanie dosiek pre spínanie - vyvolanie výťahovej kabíny do jednotlivých poschodí.

Normálny managment prístupového systému je "1 ku 1", čo znamená, že jedna karta otvára jedny dvere. Často je ale potrebné využiť jednu kartu pre viac riadiacich jednotiek / čítačiek.

Príklad použitia 1:

Zvyčajne má bytový dom 10 a viac poschodí, ale potrebujete iba jednu čítačku kariet. Systém rozozná práva používateľa a pošle ho do správneho poschodia. Pokiaľ má užívateľ oprávnenie pre viac poschodí, po priložení karty karty si môže vybrať, do akého z privilegovaných poschodí chce. Ak je používateľ správca alebo alebo bezpečnostná služba, môže ísť do ktoréhokoľvek poschodia do ktorého má prístup.

Príklad použitia 2:

Po priložení karty sa otvorí pridelená skrinka. Administrátor môže otvoriť všetky dvere cez PC, ak vykonáva kontrolu alebo údržbu. Upratovačka môže otvoriť všetky dvere po skočení pracovnej doby. Niektorí zákazníci nemajú radi čítačky kariet, ale uprednostňujú biometrické čítačky. Aj to je možné použiť.

nutné použiť SW WGACCESS V7.99en a vyššia, tento SW je takmer totožný ako pre riadiace dosky od Sebury radu BC800NTx a 800NTx

Nastavenie pre riadiace dosku ACB-DT20 x sa uskutocnovania v menu:

Tools >> Extend Function >> Password is 5678

 Extended functions >> Multifunction >> Activate OneToMore >> Super >> Elevator Management >> OK. >> Restart software.

Vlastnosti

• viac ako 20 000 používateľov
• viac ako 100 000 záznamov
• TCP / IP komunikácie
• obsluha až 20 poschodí
• vstup: Wiegand (26/34 bitov)
• napájanie DC 12V
• Obsah CD k stiahnutiu tiež TU
•

Schéma zapojenia a princípu:
