UHF čítačka na kontrolu vjazdu a prístupu Čítačka RFID čipových kariet na vzdialenosť až 15 metrov. Zariadenie je možné využiť do prístupového systému s kontrolou prejazdu alebo prechádzajúcich osôb. Prís... viac
Čítačka RFID čipových kariet na vzdialenosť až 15 metrov. Zariadenie je možné využiť do prístupového systému s kontrolou prejazdu alebo prechádzajúcich osôb.
Prístupové riešenie pre parkovisko, autoparky i pracovné mechanizmy na staveniskách. UHF pasívna karta je umiestnená vo vozidle a čítacie zariadenie - UHF anténa - je umiestnené vo vjazde / výjazde. Čítací dosah je cca až 15m. Vďaka prístupovej čítačke s predĺženým dosahom je však po modifikácii možná aj kontrola prístupu a evidencia prítomnosti pracovníkov na stavbách, projektoch alebo montážach.
Prístupy do objektu sa vyhodnocujú napojenými kontrolérmi a riadiacimi jednotkami. Riadiaca jednotka počíta a vyhodnocuje stav vozidiel. Administračný softvér Access 3.5 slúži pre správu systému, evidenciu času stráveného v areáli, identifikáciu a počítanie vozidiel pracovníkov v rámci kontrolovaného objektu. Systémy možno prepojiť a spravovať cez LAN alebo internet.
Prístupová čítačka s predĺženým dosahom, UHF, čítanie bezkontaktných 860 - 868MHz kariet, dosah 5-15 m, snímacia rýchlosť do 120 km / h, Wiegand26 komunikácie (2 vodiče) s Entry prístupovými zariadeniami, zvuková signalizácia, RS232 komunikácia s PC pre konfiguráciu antény , napájanie 12VDC, odber 0,5A / 12VDC, IP43, exteriérové použitie -35 ° C do + 65 ° C, povrchová montáž, rozmery 227x227x60mm, použitie s UHF kartami long CARD
1: Pracovná frekvencia :Národná verzia (920~925MHz)
alebo iné frekvenčné vyhotovenie na objednávku ISO18000-6C(EPC GEN2)
2: Vysielací výkon : 0~30dBm,nastaviteľný softvérom
|
1 |
Pracovná frekvencia: |
Národná verzia (920~925MHz), alebo iné frekvenčné vyhotovenie na objednávku |
|
2 |
Podporované protokoly: |
ISO18000-6B, ISO18000-6C(EPC GEN2); |
|
3 |
Preskakovanie frekvencie: |
FHSS alebo pevná frekvencia nastavená softvérom; |
|
4 |
Režim čítania: |
automatické čítanie v pravidelných intervaloch, nastaviteľný režim čítania; |
|
5 |
Vysielací výkon: |
0~30dBm, nastaviteľný softvérom; |
|
6 |
Čítací dosah: |
15M |
|
7 |
Spôsob snímania: |
čítanie s dvojitou polarizáciou; |
|
8 |
Rýchlosť čítania: |
jeden štítok so 64-bitovým ID < 6ms; |
|
9 |
Anténa: |
vstavaná anténa s kruhovou polarizáciou, zisk 8 dB / vstavaná anténa s lineárnou polarizáciou, zisk 12 dBi |
|
10 |
Rozhranie: |
RS485, RS232, Wiegand26, Wiegand34, RJ45; |
|
11 |
Napájacie napätie: |
DC＋12V; |
|
12 |
Signalizácia stavu: |
bzučiak; |
|
13 |
Výkon: |
1W |
|
14 |
Prevádzková teplota: |
－20℃ ～ +80℃; |
|
15 |
Skladovacia teplota: |
－40℃ ～ +125℃; |
|
16 |
Prevádzková vlhkosť: |
20％ ~ 95％（bez kondenzácie） |
|
17 |
Rozmery : |
450mm×450mm×80mm |
|
18 |
Hmotnosť: |
9.5KG |
Inštalačný manuál na stiahnutie TU
Používateľský manuál TU
SDK a ukážkové video TU
SDK UHF115 verzia 11-2017 TU
SDK UHF verzia aktualizácia 2019 TU
Obsah CD 2021 TU
Obsah KOMPLET CD 2023 TU
Posledná verzia aplikácií a manuálov na stiahnutie TU
SW RFID DEMO na stiahnutie TU
Rýchly manuál k SW RFID DEMO TU
| Parameter | Hodnota |
|---|---|
| Základné údaje | |
| Model | ZONEWAY UHF-115 |
| Typ zariadenia | pasívna UHF RFID čítačka s veľkým dosahom, anténa vstavaná v kryte (čítačka a anténa v jednom) |
| Použitie | vjazdy a výjazdy parkovísk, areálov a garáží, závory a brány, identifikácia vozidiel aj osôb |
| Pracovná frekvencia | národná verzia 920–925 MHz, iné frekvenčné vyhotovenie na objednávku |
| Podporované protokoly | ISO 18000-6B, ISO 18000-6C (EPC Gen 2) |
| Podporované tagy | pasívne UHF karty, nálepky a štítky EPC Class 1 Gen 2 (ISO 18000-6C) a ISO 18000-6B |
| Čítanie a dosah | |
| Čítací dosah | až 15 m (max. 25 m), závisí od konkrétnych podmienok |
| Bežný dosah | bežne 5–15 m podľa typu tagu, nastaveného výkonu a prostredia; 25 m je hraničné maximum v ideálnych podmienkach |
| Dosah podľa tagu | orientačne: UHF karta za čelným sklom približne do 10 m, UHF nálepka na čelnom skle až 15 m |
| Odporúčaná čítacia zóna pri závore | 0,5–8 m pred čítačkou, kde vozidlo pred závorou spomaľuje pod 10 km/h |
| Režim čítania | automatické čítanie v pravidelných intervaloch, nastaviteľný režim čítania |
| Pracovné režimy | nepretržité čítanie (predvolené) alebo čítanie na signál TRIGGER; režimy Active, Passive a Command |
| Preskakovanie frekvencie | FHSS alebo pevná frekvencia nastavená softvérom |
| Vysielací výkon | 0–30 dBm, nastaviteľný softvérom |
| Spôsob snímania | čítanie s dvojitou polarizáciou |
| Rýchlosť čítania | jeden štítok so 64-bitovým ID, menej ako 6 ms |
| Viac tagov naraz | menej ako 10 tagov súčasne |
| Anténa | vstavaná anténa s kruhovou polarizáciou, zisk 8 dB / vstavaná anténa s lineárnou polarizáciou, zisk 12 dBi |
| Rozhranie | |
| Rozhranie | RS485, RS232, Wiegand 26, Wiegand 34 |
| Výstup Wiegand | Wiegand 26 alebo Wiegand 34 (voľba v programe); prvé 3 bajty (WG26) alebo 4 bajty (WG34) čísla EPC, posun nastaviteľný; do tagu možno zapísať vlastné číslo karty |
| RS232 a RS485 | RS232 na konektore DB9; na jednej zbernici RS485 až 32 čítačiek |
| Spúšťací vstup | TRIGGER (sivý vodič) pre slučkový detektor alebo iný snímač vozidla |
| Relé | nie je – závoru alebo bránu ovláda pripojený prístupový kontrolér |
| Signalizácia stavu | bzučiak |
| Konfigurácia | program RFID Reader Demo pre Windows (RS232, RS485, USB prevodník); SDK pre vlastný softvér |
| Napájanie a prevádzka | |
| Napájacie napätie | 12 V DC |
| Odber prúdu | 150 mA pri nepretržitom čítaní |
| Výkon | 1 W |
| Prevádzková teplota | −20 až +80 °C |
| Skladovacia teplota | −40 až +125 °C |
| Prevádzková vlhkosť | 20–95 % (bez kondenzácie) |
| Mechanické údaje | |
| Rozmery | 450 × 450 × 120 mm |
| Materiál | čelo antény ABS, zadný kryt hliník |
| Montáž | na stĺp (držiak so strmeňmi v balení) alebo na stenu; výška 2,0–2,8 m, sklon 20–25° nadol k vozovke |
| Obsah balenia | čítačka, držiak na stĺp so strmeňmi a skrutkami, pripojovací kábel s konektorom DB9 a vodičmi, napájací adaptér 12 V |
| Kompatibilita | prístupové kontroléry a riadiace jednotky so vstupom Wiegand 26/34; PC a parkovacie systémy cez RS232 alebo RS485 |

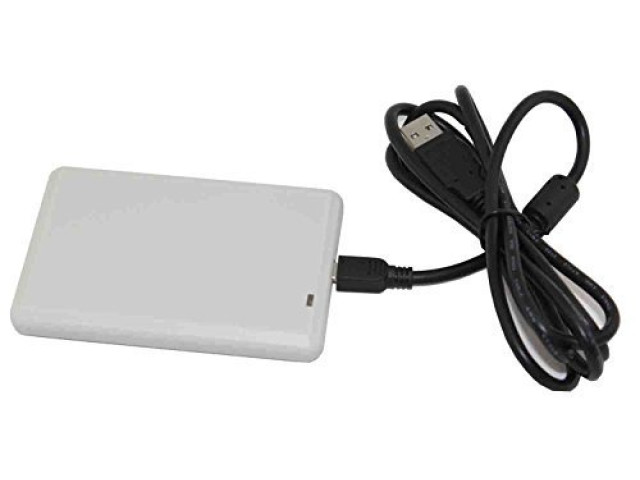

Toto zariadenie slúži na prenos zápisu na UHF karty Technická špecifikácia podpora ISO18000..

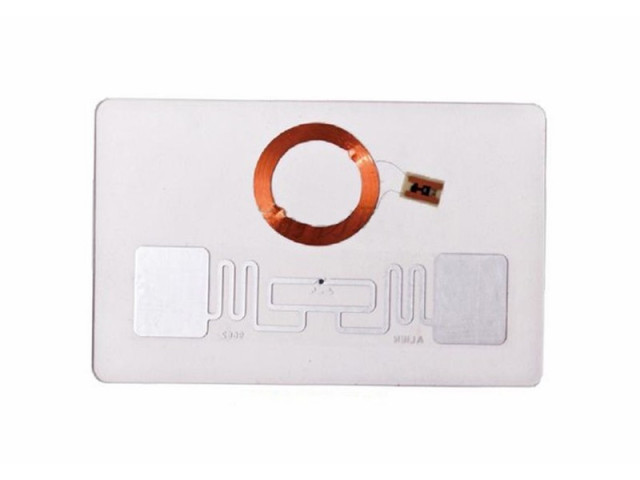

Hybridná RFID karta kombinuje EM 125 kHz a UHF 915–925 MHz v jedinom tenkom identifikačnom médiu. Je..
