ZONEWAY 432M monitor 4,3" s TFT displejom, videozvonček

Popis videozvončeka

Kvalitný zbernicový 2D (2-žilový) videozvonček so 4,3" palcovou obrazovkou, vďaka ktorému vidíte, kto je pri Vašom vchode, a vďaka možnosti pripojenia na elektronický zámok priamo z ovládacej jednotky môžete zvoniacemu rovno odomknúť. Ak niekoho zmeškáte, zistíte to tiež, keďže v pamäti či na SD karte bude uložený obraz zmeškaných návštevníkov. Samozrejmosťou sú široké možnosti inteligentného nastavenia od regulácie jasu a kontrastu po zníženú hlasitosť v nočnom čase. SMART monitor má aj slot na SD kartu (max. 32GB).

Obe jednotky sú vybavené kvalitným mikrofónom a reproduktorom, obe hlasitosti je možné regulovať, takže prenášaný zvuk je čistý a zrozumiteľný. Zvonček - vnútorná jednotka dáva na výber až 12 rôznych druhov melódií, vyberie si tak naozaj každý. Hlasitosť vyzváňania je tiež možné používateľsky prispôsobiť. Videozvonček umožňuje vyvolanie obrazu, aj keď nikto nestlačí tlačidlo na vonkajšej jednotke zvončeka. Je možné tiež pripojiť analógovú externú kameru.

Vďaka možnosti pripojenia IP modulu ZONEWAY ZW-IP (nutné dokúpiť) môžete otvoriť vrátka, aj keď práve nie ste doma. Maximálnu dĺžku kábla medzi zvončekom vonku a vnútornou zobrazovacou jednotkou udáva výrobca až 100m, v praxi odporúčame počítať so vzdialenosťou cca 80 metrov, prípadne použiť kabeláž s väčším prierezom (2,5mm2).

Vďaka IR LED diódam dobre rozpoznáte návštevníka aj pri zlých svetelných podmienkach. Ak sú Vaše dvere vybavené elektronickým zámkom, môžete ich priamo z vnútornej jednotky (displeja) odomknúť, a to aj diaľkovo cez mobilný telefón s Android či iOS pri dokúpení IP modulu ZW-IP.

Obe jednotky sú napájané iba jedným adaptérom. Nie je teda nutné ťahať kabeláž napájania k vonkajšej jednotke. Systém je možné kombinovať aj s prístupovými systémami Sebury či ZONEWAY. Pre bližšie informácie nás prosím kontaktujte.

Pri zapojení s viactlačidlovými vonkajšími zvončekovými tlačidlami je na montáž potrebné vedenie od vonkajšej jednotky tlačidla zvončeka s 2 žilami, v praxi sa používa univerzálny UTP kábel s 8 žilami, pričom sa jednotlivé žily spoja, prípadne sa niektoré nechajú ako rezerva alebo pre elektrický zámok. Káble nemusia byť tienené, je žiaduce, aby neviedli súbežne s vedením silnoprúdového rozvodu, výbojok, žiariviek a pod. Zapojenie by mal bez problémov zvládnuť aj menej skúsený elektrikár.

Vlastnosti a funkcie

• Maximálny počet SMART monitorov v jednom systéme je 99
• Možnosť napojenia na inteligentnú inštaláciu KNX SYSTEM
• Pri SMART monitoroch je možné nastaviť štyri rôzne hlavné režimy prevádzky:

1. vypnúť vyzváňanie
2. záznamník (automaticky pri každom zvonení)
3. nočný režim (možnosť nastavenia hlasitosti pre nočný režim)
4. nerušiť (nebude vyzváňať, bude odmietať)

• Každé spojenie trvá 100 sekúnd a po tomto čase je spojenie automaticky ukončené, počas komunikácie je možné používateľovi otvoriť zámok (tzv. odzvoniť)
• SMART monitor podporuje audio nahrávanie aj video nahrávanie (automatický / manuálny režim)
• Monitory podporujú možnosť pripojenia externého drôtového zvončeka, max. dobu zvonenia je možné nastaviť
• Každý videodistribútor (rozbočovač) ZW-504 je schopný rozbočiť video pre 4ks monitorov alebo dverných jednotiek zvončekov

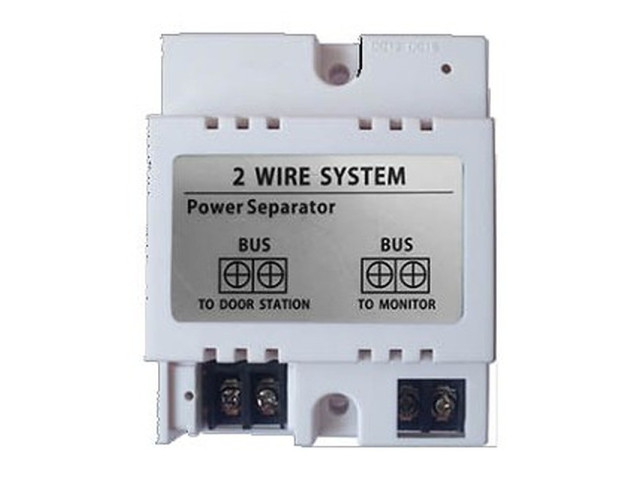

• Každý power separator (zbernicový napájač) ZW-202 môže byť napojený až na 12ks monitorov
• Pre viac ako 12 účastníkov (monitorov) je potrebné pripojiť zosilňovač a špeciálny napájač ZW-507
• Medzi jednotlivými účastníkmi si je možné pri SMART monitoroch zavolať (z jednej miestnosti do druhej)
• Vyberať je možné zo 16 rôznych vyzváňacích melódií.
• Možnosť nastavenia automatického odomknutia pri SMART monitoroch pri zazvonení (pre každý deň je možné nastaviť zvlášť časové obdobie)
• PL504, a SMART monitory a ZW-IP modul podporujú karty do veľkosti 32GB. Interná pamäť SMART monitorov 6 obrázkov, 2x audio. SD aj interná pamäť sa cyklicky prepisuje.
• s modulom ZW-RLV možnosť ovládania dvoch vchodov, napríklad vchodu a brány každý zvlášť a nezávisle od seba (napríklad otvoriť len vchod / otvoriť len bránu), ovládanie ZW-RLV možné iba cez monitor
• Monitory ZW-771M, ZW-772M a ZW432M podporujú externé druhé tlačidlo zvončeka ako samostatný kontakt - vstup do monitora.

Technická špecifikácia

• prevádzkové napätie 24V DC
• prúdový odber: 15mA (Standby), prevádzka 300mA
• veľkosť monitora a rozlíšenie: 4,3" , 640x480px
• rozmery: 140 x141x15mm
• ovládanie: dotykový panel
• pracovná teplota: -10°C až +60°C
• komunikácia: zbernicová, dvojžilová, bez polarity

Návody a ukážka funkcie

Originál EN návod na stiahnutie TU

CZ návod na stiahnutie TU

Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU

Ukážka funkcie aj s IP modulom

Videoukážka – nastavenie SD karty v monitore ZONEWAY ZW-432M

Videozvonček podporuje P2P, čo je najjednoduchšia možnosť prístupu cez špeciálnu aplikáciu, a to naskenovaním QR kódu alebo ručným zadaním sériového čísla modulu (je aj na štítku). Aplikácia ihneď zobrazí obraz z videozvončeka. Tieto aplikácie sú určené pre mobilné telefóny. Aplikáciu nájdete v Google Play - názov IP system.
