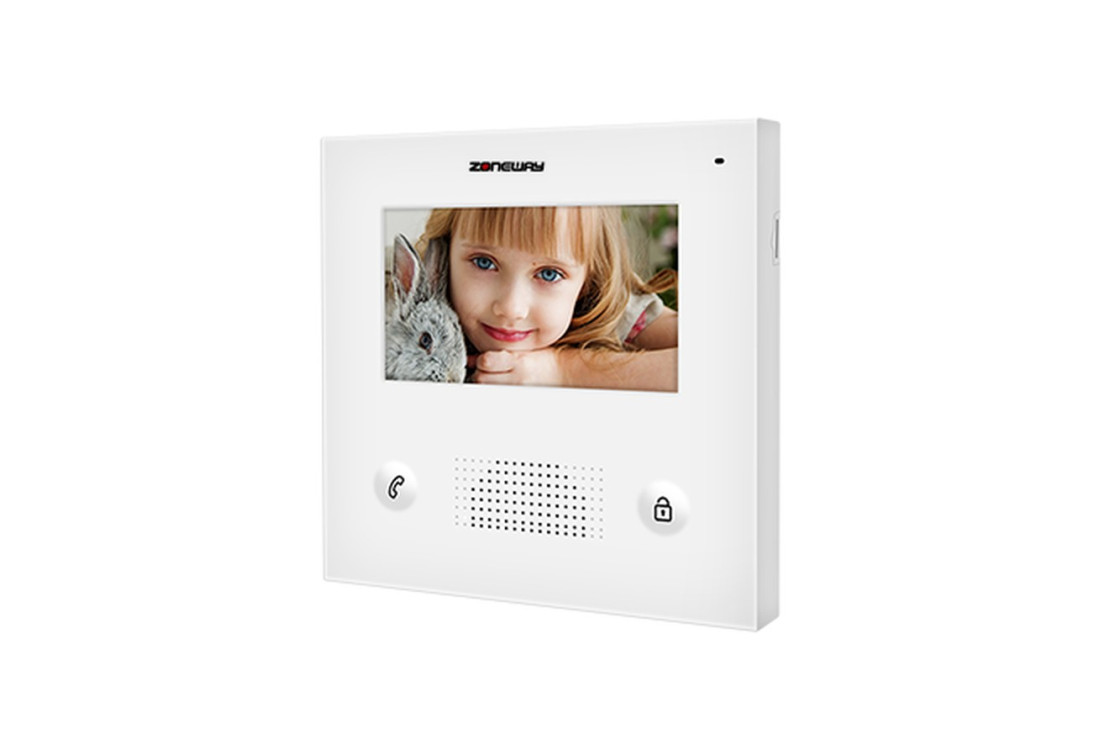

Monitor 4,3" s TFT displejom, videozvonček | ZONEWAY ZW-432K

Kvalitný zbernicový 2D (2-žilový) videozvonček so 4,3-palcovou obrazovkou, vďaka ktorej vidíte, kto je pri Vašom vchode, a vďaka možnosti pripojenia elektronického zámku môžete zvoniacemu odomknúť rovno z ovládacej jednotky. Ak niekoho zmeškáte, tiež to zistíte, pretože vo vnútornej pamäti monitora (až 240 snímok) bude uložený obraz zmeškaných návštevníkov. Ide o klasický monitor, lacnejší variant pre nenáročných zákazníkov, nejde o dotykový SMART ako v prípade ZW-432M

Monitor ZONEWAY ZW-432K je vnútorná časť 2-vodičového videozvončeka – zvonček s obrazovkou 4,3", na ktorej uvidíte, kto zvoní pri bráničke alebo vchode. S vonkajším tablom tvorí domový zvonček s kamerou pre rodinný dom aj byt; keďže sa na jedno tlačidlo tabla pripoja až štyri monitory a každý monitor má vlastnú adresu, poslúži aj ako videozvonček pre dva byty alebo pre viac bytov. Ovláda sa dvoma tlačidlami – hovor a odomknutie – takže video zvonček zvládne obsluhovať každý. S IP modulom ZW-IP sa pripojí k domácej sieti káblom alebo cez wifi a hovor prepošle do mobilu. 2-vodičový videovrátnik ZONEWAY vedie napájanie aj obraz po dvoch vodičoch bez polarity.

Obe jednotky sú vybavené kvalitným mikrofónom a reproduktorom, hlasitosť oboch je možné regulovať, takže prenášaný zvuk je čistý a zrozumiteľný. Zvonček - vnútorná jednotka dáva na výber z viacerých druhov melódií, vyberie si tak naozaj každý. Hlasitosť zvonenia je možné tiež používateľsky prispôsobiť. Videozvonček umožňuje vyvolanie obrazu, aj keď nikto nestlačí tlačidlo na vonkajšej jednotke zvončeka. Je možné tiež pripojiť analógovú externú kameru.

Pripojenie IP modulu a vzdialený prístup

Vďaka možnosti pripojenia IP modulu ZONEWAY ZW-IP (nutné dokúpiť) môžete otvoriť bráničku, aj keď práve nie ste doma. Maximálnu dĺžku kábla medzi zvončekom vonku a vnútornou zobrazovacou jednotkou uvádza výrobca až 100m, v praxi odporúčame počítať so vzdialenosťou cca 80 metrov, prípadne použiť kabeláž s vyšším prierezom (2,5mm2).

Vďaka IR LED diódam dobre rozpoznáte návštevníka aj pri zlých svetelných podmienkach. Ak sú Vaše dvere vybavené elektronickým zámkom, môžete ich priamo z vnútornej jednotky (displeja) odomknúť, a to aj na diaľku cez mobilný telefón s Androidom alebo iOS pri dokúpení IP modulu ZW-IP.

Napájanie a kompatibilita

Obe jednotky sú napájané iba jedným adaptérom. Nie je teda nutné ťahať kabeláž napájania k vonkajšej jednotke. Systém je možné kombinovať aj s prístupovými systémami Sebury či ZONEWAY. Vhodné dverové stanice, napájanie a doplnky zhŕňa časť Kompatibilita a obmedzenia nižšie.

Inštalácia a zapojenie

Pri zapojení s viactlačidlovými vonkajšími zvončekovými tlačidlami je na montáž potrebné vedenie od vonkajšej jednotky tlačidla zvončeka s 2 žilami, v praxi sa používa univerzálny UTP kábel s 8 žilami, pričom sa jednotlivé žily spoja, prípadne sa niektoré nechajú ako rezerva alebo pre elektrický zámok. Káble nemusia byť tienené, je žiaduce, aby neviedli súbežne s vedením silnoprúdového rozvodu, výbojok, žiariviek a pod. Zapojenie by mal bez problémov zvládnuť aj menej skúsený elektrikár.

Vlastnosti a funkcie:

• Maximálny počet monitorov v jednom systéme je 99
• Možnosť napojenia na inteligentnú inštaláciu KNX SYSTEM
• Každé spojenie trvá až 90 sekúnd (podľa návodu výrobcu k ZW-432K) a po tomto čase je spojenie automaticky ukončené, počas komunikácie je možné používateľovi otvoriť zámok (tzv. odzvoniť)
• Monitory podporujú možnosť pripojenia externého drôtového zvončeka, max. dobu zvonenia je možné nastaviť

• Každý videodistribútor (rozbočovač) ZW-504 je schopný rozbočiť video pre 4ks monitorov alebo dverových jednotiek zvončekov
• Každý power separator (zbernicový napájač) ZW-202 môže byť napojený až na 12ks monitorov
• Pre viac ako 12 účastníkov (monitorov) je potrebné pripojiť zosilňovač a špeciálny napájač ZW-507
• Medzi jednotlivými účastníkmi si je možné pri SMART monitoroch zavolať (z jednej miestnosti do druhej)
• Vyberať je možné z 9 rôznych vyzváňacích melódií.

Technická špecifikácia:

• prevádzkové napätie 24V DC
• prúdový odber: 15 mA v pohotovostnom režime, 350 mA v prevádzke
• veľkosť monitora a rozlíšenie: 4,3" , 640x480px
• rozmery: 140 x141x15mm
• ovládanie: dotykový panel
• pracovná teplota: -10°C až +60°C
• komunikácia: zbernicová, dvojžilová, bez polarity

Doplňujúce parametre podľa návodu výrobcu

Montáž a zapojenie monitora ZW-432K

Monitor sa zavesuje na nástenný držiak priskrutkovaný k stene, výrobca odporúča montážnu výšku 145–160 cm. Na zadnej strane nájdete:

• svorky zbernice BUS pre dva vodiče od dverovej stanice alebo napájača, polarita sa nerieši,
• regulátory hlasitosti reproduktora, jasu a farby obrazu,
• port pre IP modul ZW-IP, port USB a konektor externého zvončeka,
• prepínače DIP 1–6 na adresu monitora.

Adresa monitora (prepínače DIP)

• DIP 1–5 nastavujú kód používateľa 1–32. Tlačidlo dverovej stanice volá monitory so svojím kódom – pri jednotlačidlovej stanici (napríklad ZW-702-1D) majú monitory kód 1. Na jeden kód je možné pripojiť až 4 monitory.
• DIP 6 prepnite do polohy ON len na poslednom monitore vedenia, na ostatných nechajte OFF. Pri zapojení cez rozbočovače videa (schéma v návode k dverovej stanici) má podľa výrobcu DIP 6 = ON každý monitor a prepínač rozbočovača je ON len na konci vedenia.

Tabuľka všetkých 32 kódov je v návode k monitoru.

Ovládanie monitora

• Hovor: po zazvonení sa na obrazovke zobrazí návšteva, hovor prijmete tlačidlom Hovor (nie je potrebné ho držať) a ďalším stlačením ukončíte. Hovor trvá až 90 s, bez prijatia obrazovka po 30 s zhasne. Keď je v byte viac monitorov, prijatím na jednom sa ostatné vypnú.
• Otvorenie: počas hovoru stlačte tlačidlo Odomknúť.
• Sledovanie: v pohotovostnom režime podržte tlačidlo Hovor – zobrazí sa obraz dverovej stanice, ďalším podržaním prepnete na ďalšiu stanicu alebo prídavnú kameru.
• Melódie: podržte tlačidlo Hovor do dlhého pípnutia, tlačidlom Odomknúť vyberte jednu z 9 melódií a tlačidlom Hovor uložte.
• Vnútorné volanie: po nastavení dvojmiestneho čísla monitora je možné volať do ďalších bytov; postup s tlačidlami je v návode.

Viac dverových staníc a kamier

Keď máte viac dverových staníc alebo prídavné kamery, nastavte v monitore kód zostavy: podržte obe tlačidlá do dlhého pípnutia, tlačidlo Hovor stlačte toľkokrát, koľko je kód podľa tabuľky v návode (napríklad 3 stanice, z toho 2 s kamerou = kód 8), a potvrďte tlačidlom Odomknúť. Monitor zvládne až 4 dverové stanice a 4 prídavné kamery.

Kompatibilita a obmedzenia

• Dverové stanice: 2-vodičové tablá ZONEWAY radu ZW-702, ZW-619 a ZW-738, napríklad ZW-702-1D s čítačkou RFID.
• Kamera: prídavná analógová kamera sa pripája k dverovej stanici, monitor ju len zobrazuje – vlastný vstup na kameru nemá.
• Pamäť: snímky návštev sa ukladajú do vnútornej pamäte (až 240 snímok), slot na kartu microSD monitor nemá. Dotykové menu a záznam na kartu majú monitory ZW-432M a ZW-777-TUYA.
• Zámok sa pripája k dverovej stanici, monitor ho otvára tlačidlom Odomknúť.
• Ovládanie z mobilu umožní IP modul ZW-IP pripojený do portu na zadnej strane monitora (do siete káblom alebo cez wifi).
• Napájanie: zbernica 24 V DC z napájača ZW-202 (až 12 monitorov) alebo zo zdroja hotovej sady; nad 12 monitorov zosilňovač a napájač ZW-507.

Čo budete k monitoru potrebovať

• Nevyhnutné: 2-vodičová dverová stanica ZONEWAY, napájanie zbernice 24 V DC a dvojžilový kábel.
• Odporúčané: IP modul ZW-IP na hovor a otváranie z mobilu, napájač ZW-202 a rozbočovač ZW-504 pre viac monitorov, elektrický zámok alebo otvárač k dverovej stanici.

Súvisiace výrobky ZONEWAY

K monitoru sa hodí dverová stanica ZW-702-1D s čítačkou RFID, IP modul ZW-IP a napájač ZW-202; s dotykovým displejom je k dispozícii ZW-432M a ZW-777-TUYA.

Dverová stanica ZONEWAY ZW-702-1D s RFID

IP modul ZONEWAY ZW-IP

Napájač ZONEWAY ZW-202

Monitor ZONEWAY ZW-432M – 4,3" s dotykovým displejom

Monitor ZONEWAY ZW-777-TUYA – 7" s Wi-Fi modulom Tuya

Časté otázky k monitoru ZW-432K

Má monitor dotykový displej?

Nie. ZW-432K sa ovláda dvoma tlačidlami pod displejom – Hovor a Odomknúť. Dotykový displej majú monitory ZW-432M a ZW-777-TUYA.

Kam sa ukladajú snímky návštev?

Do vnútornej pamäte monitora, podľa výrobcu až 240 snímok. Slot na kartu microSD monitor nemá.

Koľko monitorov môžem pripojiť?

Každý monitor má kód 1–32 nastavený prepínačmi DIP a na jedno tlačidlo dverovej stanice je možné pripojiť až 4 monitory. Pre viac monitorov je potrebný napájač ZW-202, nad 12 monitorov zosilňovač a napájač ZW-507.

Je možné monitor ovládať z mobilu?

Áno, s IP modulom ZW-IP, ktorý sa pripojí do portu na zadnej strane monitora a do domácej siete.

Návody na stiahnutie

Originál EN návod na stiahnutie TU

Návod v slovenčine na stiahnutie TU

Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU

Ukážka funkcie aj s IP modulom:

Videozvonček podporuje P2P, čo je najjednoduchšia možnosť prístupu cez špeciálnu aplikáciu, a to naskenovaním QR kódu alebo ručným zadaním sériového čísla modulu (je aj na štítku). Aplikácia ihneď ukáže obraz z videozvončeka. Tieto aplikácie sú určené pre mobilné telefóny. Aplikáciu nájdete v Google Play - názov IP system.
