Kamerový systém PoE: set 8x mini PTZ kamera 6 Mpx, zoom 4x, NVR3016, PoE switch 8+1 | ZONEWAY 8-X4DM6S-3016

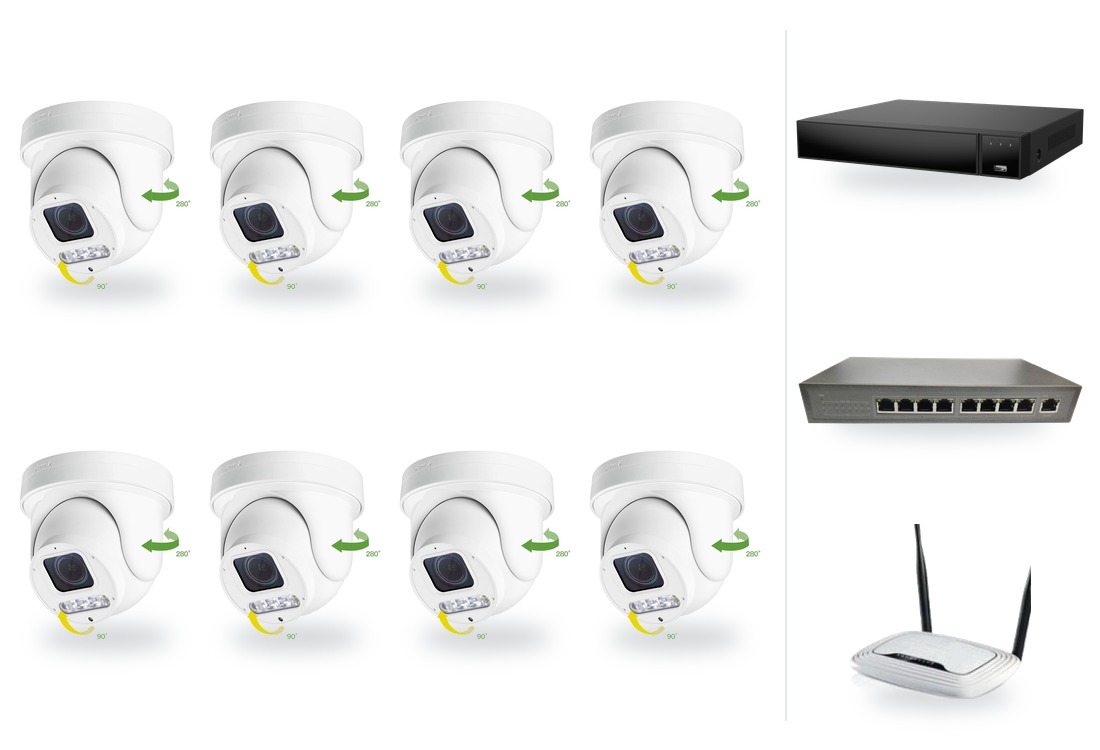

Kamerový set ZONEWAY 8-X4DM6S-3016 je hotový kamerový systém PoE pre osem kamier: 8x vonkajšia mini PTZ IP kamera HICO X4D-M6S (6 Mpx, optický zoom 4x, krytie IP66), 16-kanálový NVR rekordér ZONEWAY NVR3016, PoE switch 8+1 a router. Každá kamera dostane napájanie aj obraz jedným sieťovým káblom zo switchu, rekordér zabezpečí záznam a dohľad na diaľku. Pevný disk nie je súčasťou setu – kapacitu zvolíte ako príplatkovú voľbu pri tovare.

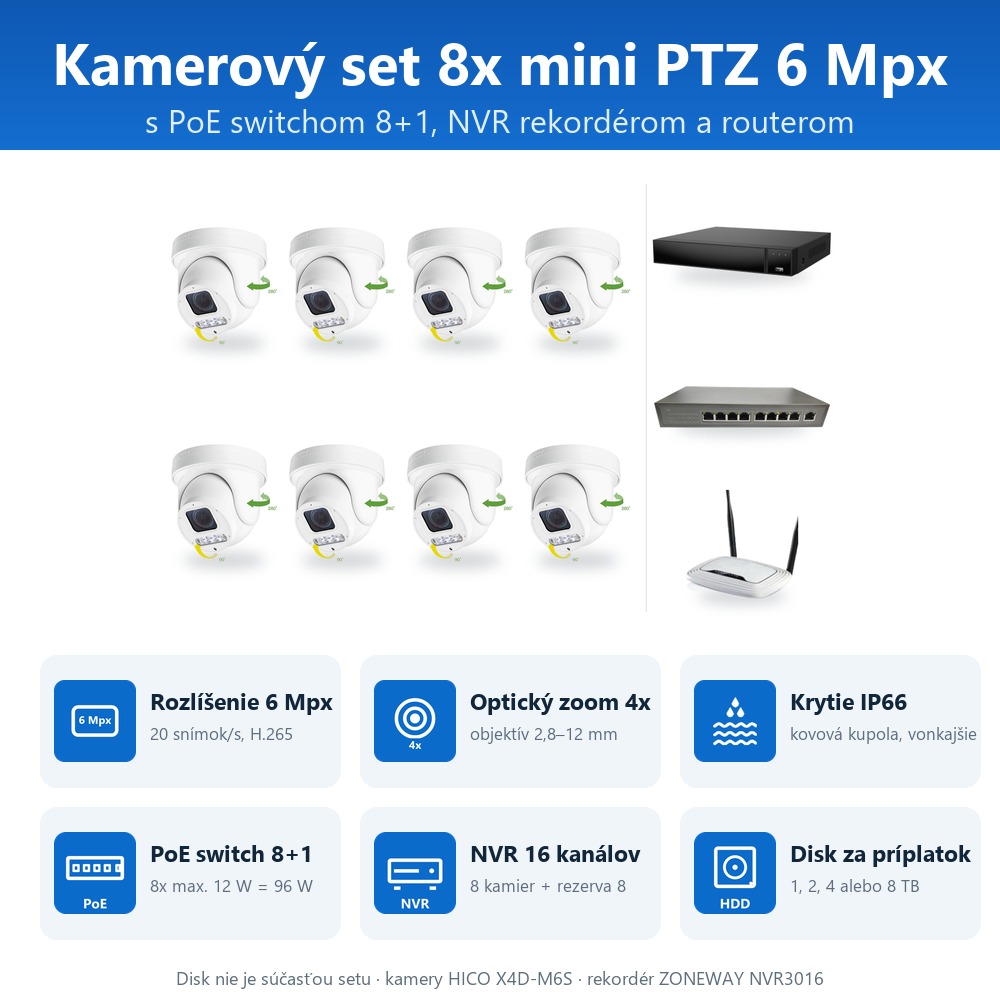

8x mini PTZ kameraHICO X4D-M6S, 6 Mpx, vonkajšia IP66

Optický zoom 4xmotorizovaný objektív 2,8–12 mm

PoE switch 8+18x max. 12 W = 96 W po jednom kábli

NVR3016, 16 kanálov8 kamier + rezerva 8 kanálov

Router v seteprepojenie siete a dohľad z mobilu

Disk za príplatok1, 2, 4 alebo 8 TB, nie je v cene setu

Čo kamerový set obsahuje

Tento PTZ kamerový set s rekordérom je zostavený tak, aby ho montážna firma alebo správca objektu mohol zapojiť bez dohľadávania switchu a rekordéra. Ako PoE kamerový set potrebuje ku každej kamere jediný kábel a celý IP kamerový systém spravujete z jedného rekordéra. Obsah a to, čo si prípadne priobjednáte, ukazuje prehľad.

Nie sú súčasťou: pevný disk SATA (zvolíte ako príplatok), sieťové káble od switchu ku kamerám (podľa trasy a vzdialenosti) a monitor alebo televízor s HDMI vstupom. Rekordér sa zo setu dodáva bez batérie z bezpečnostných dôvodov pri preprave.

Osem kamier pre sklady, areály a bytové domy s viacerými vchodmi

Osem mini PTZ kamier je najväčší set v rade: sklady a výrobné areály, bytové domy s viacerými vchodmi a parkoviskami, farma alebo penzión. Rekordér ukáže všetkých osem kamier na jednej obrazovke (delenie 1 / 4 / 6 / 8 / 9 / 16) a hľadanie záznamu platí pre celý areál naraz.

Osem kamier odoberá z PoE najviac 96 W a switch 8+1 s PoE rozpočtom najmenej 110 W s tým počíta, ale vyžaduje kvalitnú kabeláž a oplatí sa väčší disk. Pri takto rozsiahlej inštalácii odporúčame vopred zakresliť trasy káblov a očíslovať kamery podľa zorných polí.

Napájanie PoE: switch 8+1 a príkon kamier

Mini PTZ kamera HICO X4D-M6S sa napája z PoE alebo z adaptéra 12 V DC a odoberá najviac 12 W. Switch v sete dodáva až 15,4 W na každý PoE port (IEEE 802.3af), na jednu kameru teda zostáva rezerva. Osem kamier potrebuje najviac 96 W z najmenej 110 W PoE rozpočtu switchu 8+1; všetkých osem PoE portov je obsadených a rezerva je najmenej 14 W.

Switch je neriadený (zapojíte a funguje) a jeho uplink port PoE nedodáva. Dátový tok jednej kamery možno nastaviť od 512 kb/s do 6 Mb/s, porty 10/100 Mb/s preto s veľkou rezervou stačia; kábel počítajte najviac 100 m od switchu (Cat 5e alebo lepší).

Rekordér NVR3016, záznam a disk

ZONEWAY NVR3016 zvládne 16 kamier, v sete preto zostáva 8 voľných kanálov na neskoršie rozšírenie. Podporuje kodeky H.265 a H.265+, prijíma kamery až do rozlíšenia 8 Mpx (4K) na všetkých kanáloch súčasne, má výstup HDMI až 4K a VGA, vie zálohu na USB, do siete aj do cloudu a jeho menu je v češtine. Prichádzajúci dátový tok rekordéra 128 Mb/s pokryje aj najvyšší nastaviteľný tok všetkých kamier v sete (8 x 6 = 48 Mb/s). Na diaľku sa k nemu pripojíte cez P2P v aplikácii V247 alebo BitVision, v počítači programom iVMS320 alebo webovým prehliadačom.

Disk nie je súčasťou. Do rekordéra patrí jeden disk SATA 3,5″ (až 16 TB), ktorý pri tovare zvolíte ako príplatok: 1, 2, 4 alebo 8 TB. Tabuľka ukazuje orientačnú dĺžku nepretržitého záznamu (výpočet: 1 Mbit/s ≈ 10,8 GB za deň, využiteľných 90 % kapacity).

Pri ôsmich kamerách odporúčame 4 TB, ešte lepšie 8 TB: pri 4 Mbit/s na kameru vychádza 4 TB na ≈ 10 dní, 8 TB na ≈ 21 dní. Záznam len pri pohybe alebo udalosti dobu archivácie výrazne predĺži.

Kamera HICO X4D-M6S: mini PTZ so zoomom 4x

Každá kamera v sete je HICO X4D-M6S – vonkajšia mini PTZ IP kamera v plne kovovej kupole s priemerom 118 mm a krytím IP66. Motor ju otáča v rozsahu 0–280° a nakláňa 0–90°, motorizovaný objektív 2,8–12 mm sa približuje (optický zoom 4x) a zaostruje podľa povelu, záznam beží v rozlíšení 6 Mpx pri 20 snímkach za sekundu v kodeku H.265. Uhol záberu je približne 86° na najširšom zábere a 24° na najväčšom priblížení (výpočet zo snímača): na vzdialenosť 10 m to znamená šírku scény asi 18 m, resp. 4 m. Za šera pomáhajú 2 IR LED s dosahom až 40 m a 2 biele LED; kamera má mikrofón a reproduktor, slot na kartu SD až 256 GB a AI detekciu človeka a vozidiel.

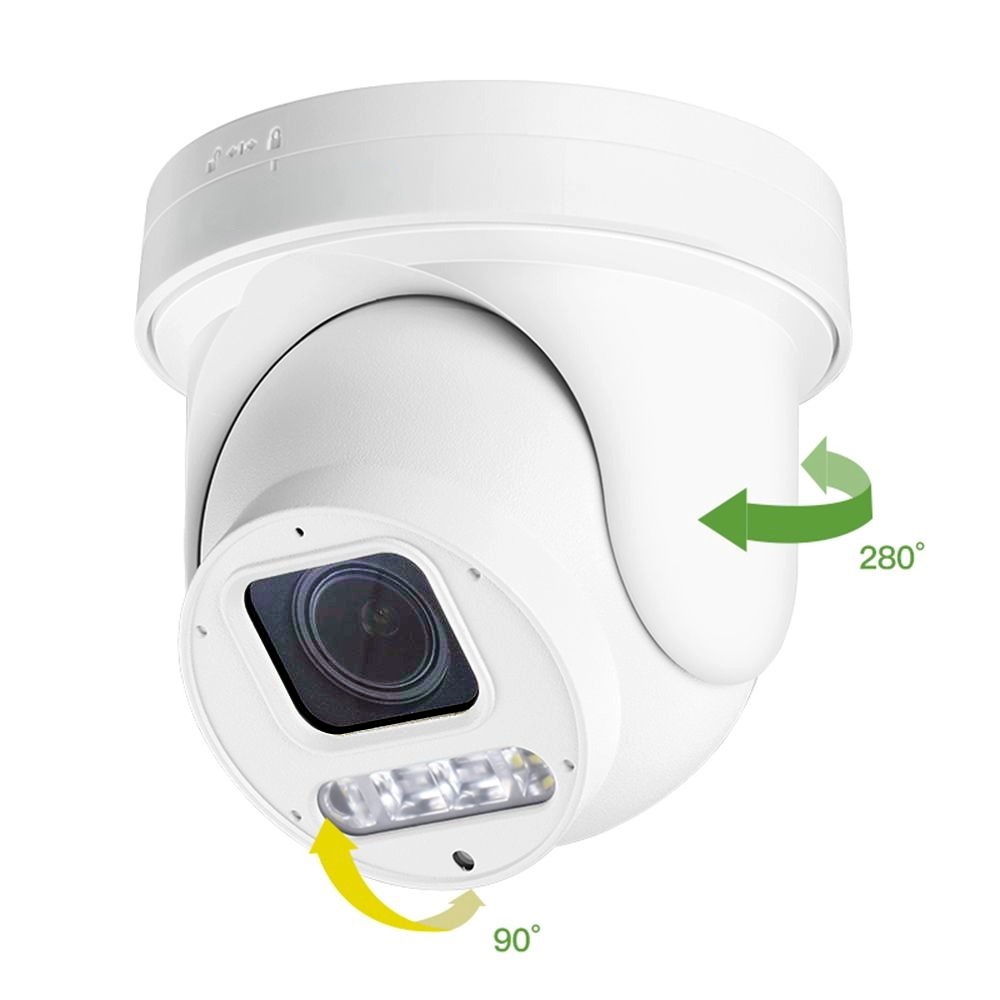

Šípky na fotografii ukazujú rozsah otáčania 280° a náklonu 90°.

Ukážka záberu kamery rady PS9 podľa výrobcu: video bez zvuku ukazuje obraz pri pevnom zábere a pri oddialení zoomu.

Podrobnosti o kamere nájdete na jej karte HICO X4D-M6S.

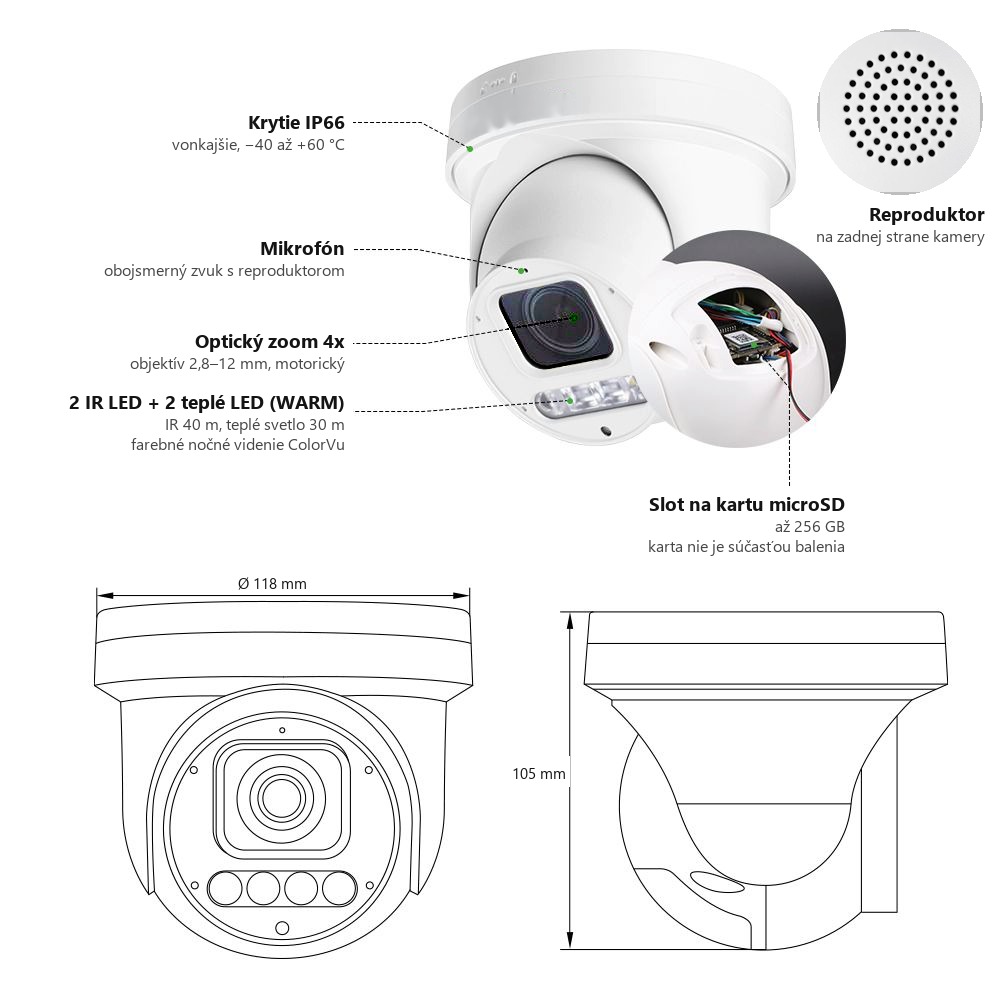

Na obrázku sú vyznačené funkcie každej kamery setu: zabudovaný mikrofón a reproduktor na obojsmerný zvuk, 2 IR LED s dosahom až 40 m, 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu a slot na kartu microSD až 256 GB (karta nie je súčasťou balenia).

Výbava a inteligentné funkcie kamier v sete

Živé vysielanie a protokoly: Každá kamera setu dokáže posielať živý obraz protokolom RTMP, napríklad na YouTube, Twitch alebo Facebook Live. Podporuje aj HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže sa pripojí k rekordérom a videosoftvéru s ONVIF aj k aplikácii HiEasy.

Inteligentné funkcie a upozornenia: okrem AI detekcie postavy človeka a vozidiel ponúka každá kamera setu detekciu neprítomnosti (off-duty), počítanie osôb, elektronický plot a prekročenie čiary. Pri udalosti pošle upozornenie push do aplikácie HiEasy alebo e-mail, uloží snímku na FTP, spustí záznam na kartu microSD alebo odovzdá hlásenie na alarmový server.

Optický zoom 4x: motorický objektív 2,8–12 mm priblíži vzdialený detail a obraz zostáva ostrý v celom rozsahu zoomu.

Obojsmerný zvuk: zabudovaný mikrofón a reproduktor s potlačením ozveny – cez aplikáciu môžete počúvať aj hovoriť s človekom pred kamerou.

Obraz cez deň aj v noci: snímač SONY IMX335 s elektronickou uzávierkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukcia šumu a odhmlievanie. Režim deň / noc sa prepína automaticky, ručne alebo podľa plánu; otočenie, zrkadlenie, súkromné zóny, sýtosť, jas, kontrast, ostrosť, zisk a vyváženie bielej nastavíte vo webovom prehliadači alebo v klientskom softvéri.

Nočné videnie: 2 IR LED na čiernobiely obraz s dosahom až 40 m a 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu.

Kam sa ukladá záznam: priamo do kamery na kartu microSD až 256 GB (karta nie je súčasťou balenia), do rekordéra s pevným diskom, na sieťové úložisko NFS / NAS, snímky na FTP alebo do cloudu cez aplikáciu HiEasy. Kompresia H.265+, H.265 a H.264 šetrí miesto na disku.

Prevedenie a montáž: plne kovové puzdro s krytím IP66 a ochranou proti prepätiu od blesku, prevádzka od −40 do +60 °C pri vlhkosti 0–95 % bez kondenzácie, priemer 118 mm a výška 105 mm. Držiak na stenu nastaviteľný v 3 osiach je v balení, kábel kamery je tienený.

V balení každej kamery: kamera, používateľský návod, držiak na stenu, výstražná nálepka, vrecko so skrutkami a vodotesná krytka konektora.

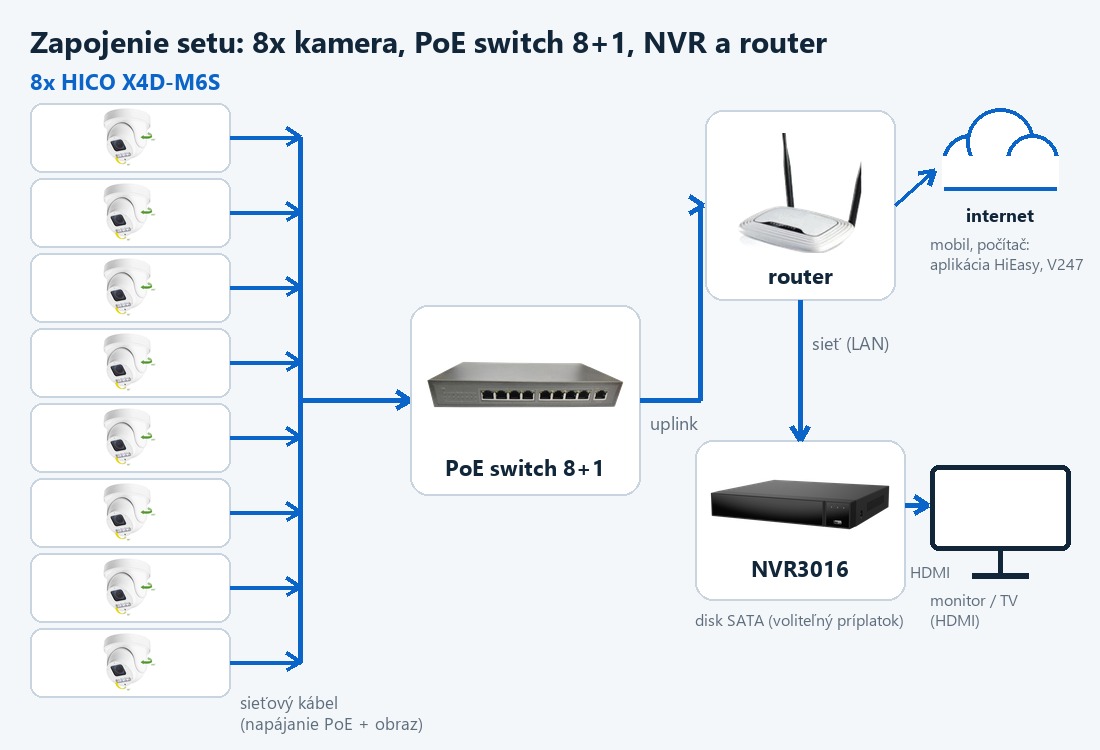

Zapojenie a uvedenie kamerového setu do prevádzky

1. Kamery upevnite na konzoly (súčasť balenia každej kamery) a ku každej pretiahnite vlastný sieťový kábel; zapojte ho do jedného PoE portu switchu – napájanie aj obraz idú po rovnakom kábli.
2. Uplink switchu (deviaty port, bez PoE) prepojte s routerom a do routera zapojte aj rekordér NVR3016.
3. Do rekordéra vložte disk SATA a pripojte monitor alebo televízor cez HDMI.
4. Zapnite switch a rekordér; v menu rekordéra (po česky) nastavte heslo, čas a disk.
5. Kamerám ponechajte adresu pridelenú routerom (DHCP) alebo im zadajte vlastné IP adresy a pridajte ich do rekordéra v jeho menu (kamery podporujú ONVIF, port kamery 8899).
6. Vo webovom rozhraní každej kamery nastavte jazyk (čeština na prihlasovacej stránke) a stredoeurópsky čas, zmeňte heslo a v paneli PTZ uložte predvoľby polohy.
7. Na vzdialený prístup načítajte QR kód z menu rekordéra v aplikácii V247; jednotlivé kamery možno pridať aj do aplikácie HiEasy.

Ako set rozšíriť

Všetkých osem PoE portov je obsadených. Ďalšie kamery pripojíte cez druhý PoE switch zapojený do routera; rekordér má 8 voľných kanálov, teda pojme ďalších 8 kamier.

Ktorý set vybrať: 2, 4, 6 alebo 8 kamier

Kamerové sety tohto radu ponúkajú štyri veľkosti s rovnakými kamerami a rekordérom; líšia sa počtom kamier a switchom. Prehľad uľahčí voľbu (aktuálny set je zvýraznený).

Hľadáte kamery s nižším rozlíšením? Staršie sety s 5Mpx kamerami nájdete v kategórii Sady bezpečnostných kamier IP.

Súvisiaci tovar

Samotná kamera: HICO X4D-M6S (mini PTZ, 6 Mpx, zoom 4x). Komponenty setu: ZONEWAY NVR3016 a PoE switch ZONEWAY 8+1. Širší výber nájdete v kategóriách PoE IP kamery, vonkajšie IP kamery a sieťové rekordéry NVR. Do kamier sa hodí karta microSD 128 GB, ďalšie doplnky nájdete medzi príslušenstvom pre IP kamery.

Časté otázky

Čo v sete chýba a treba dokúpiť?
Pevný disk SATA do rekordéra (zvolíte ako príplatok pri tovare), sieťové káble od switchu ku kamerám a monitor alebo televízor s HDMI vstupom.

Zvládne switch napájať všetky kamery?
Áno. Každá kamera odoberá najviac 12 W, switch dodáva až 15,4 W na port. Osem kamier potrebuje najviac 96 W z najmenej 110 W PoE rozpočtu switchu 8+1; všetkých osem PoE portov je obsadených a rezerva je najmenej 14 W.

Dá sa kamerami otáčať priamo z rekordéra?
Otáčanie, náklon, zoom a predvoľby polohy nastavíte v paneli PTZ vo webovom rozhraní kamery. Ovládanie z menu rekordéra závisí od podpory príkazov PTZ cez ONVIF v oboch zariadeniach; záznam, prehrávanie a živý obraz všetkých kamier zabezpečuje rekordér.

Môžem neskôr pridať ďalšiu kameru?
Áno, cez druhý PoE switch zapojený do routera; rekordér má 8 voľných kanálov.

Musím mať verejnú IP adresu?
Nemusíte. Vzdialený prístup zabezpečuje P2P: v aplikácii V247 stačí načítať QR kód z menu rekordéra.

Čo keď vypadne internet?
Rekordér ďalej nahráva na disk v lokálnej sieti. Internet potrebujete len na sledovanie a ovládanie na diaľku.

Dá sa k rekordéru pripojiť aj kamera inej značky?
Rekordér NVR3016 podporuje ONVIF (Profile S, G, T, M), preto do neho možno pridať aj kamery iných výrobcov s podporou ONVIF; podrobnosti závisia od konkrétnej kamery.
