Vonkajšia mini PTZ kamera, IP kamera 6 Mpx, 4x zoom, IP66 | HICO X4D-M6S

HICO X4D-M6S je vonkajšia mini PTZ kamera s rozlíšením 6 Mpx a 4x optickým zoomom v plne kovovej kupole (priemer 118 mm) s krytím IP66. Pre montážne firmy a správcov objektov je to IP kamera, ktorá z jedného miesta dohliadne do viacerých smerov: motor ju otáča a nakláňa, objektív 2,8–12 mm sa približuje a zaostruje na povel. K rekordéru sa hlási cez ONVIF, k mobilu cez aplikáciu HiEasy. Napájanie: PoE alebo 12 V DC (max. 12 W).

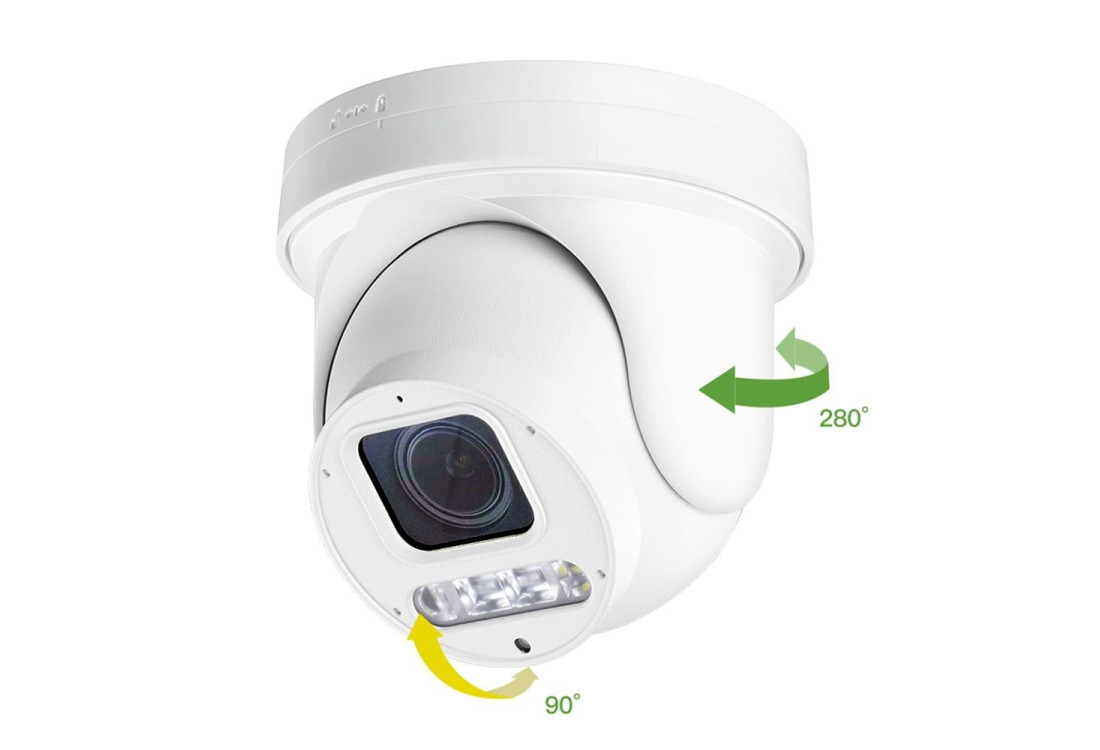

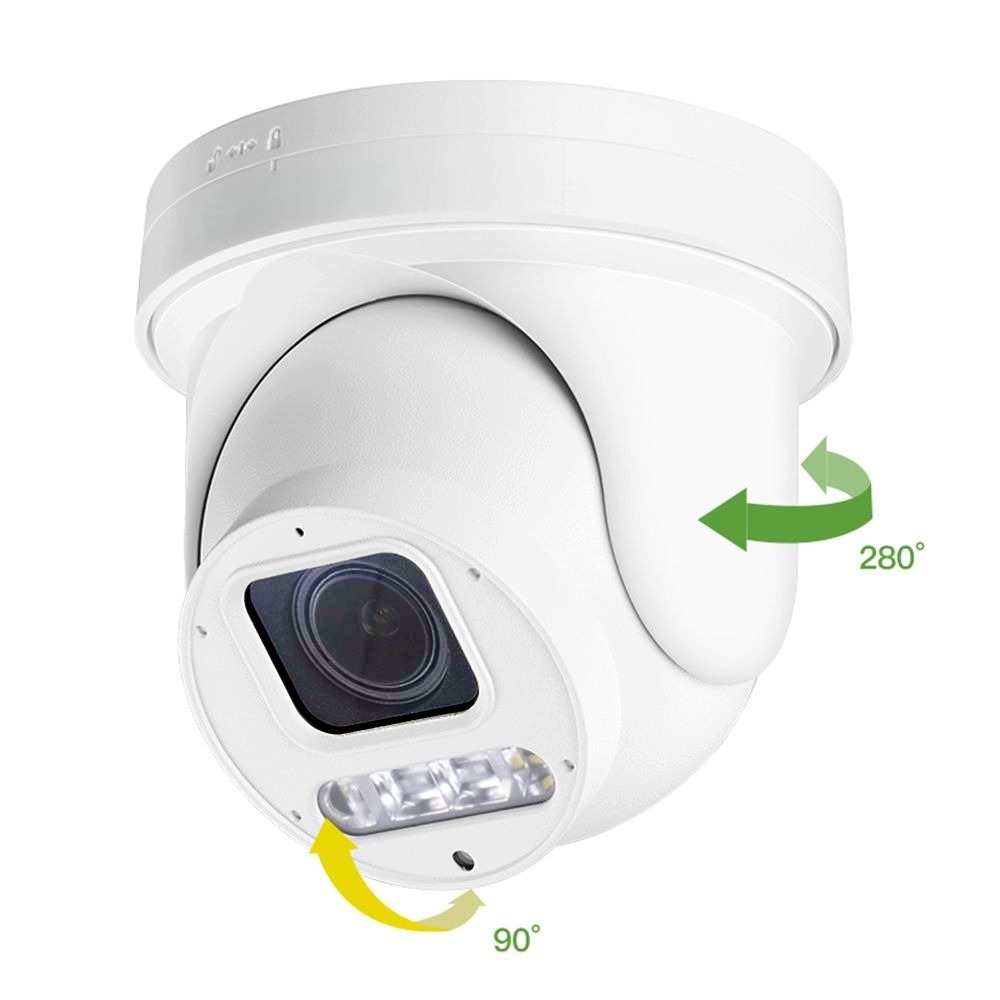

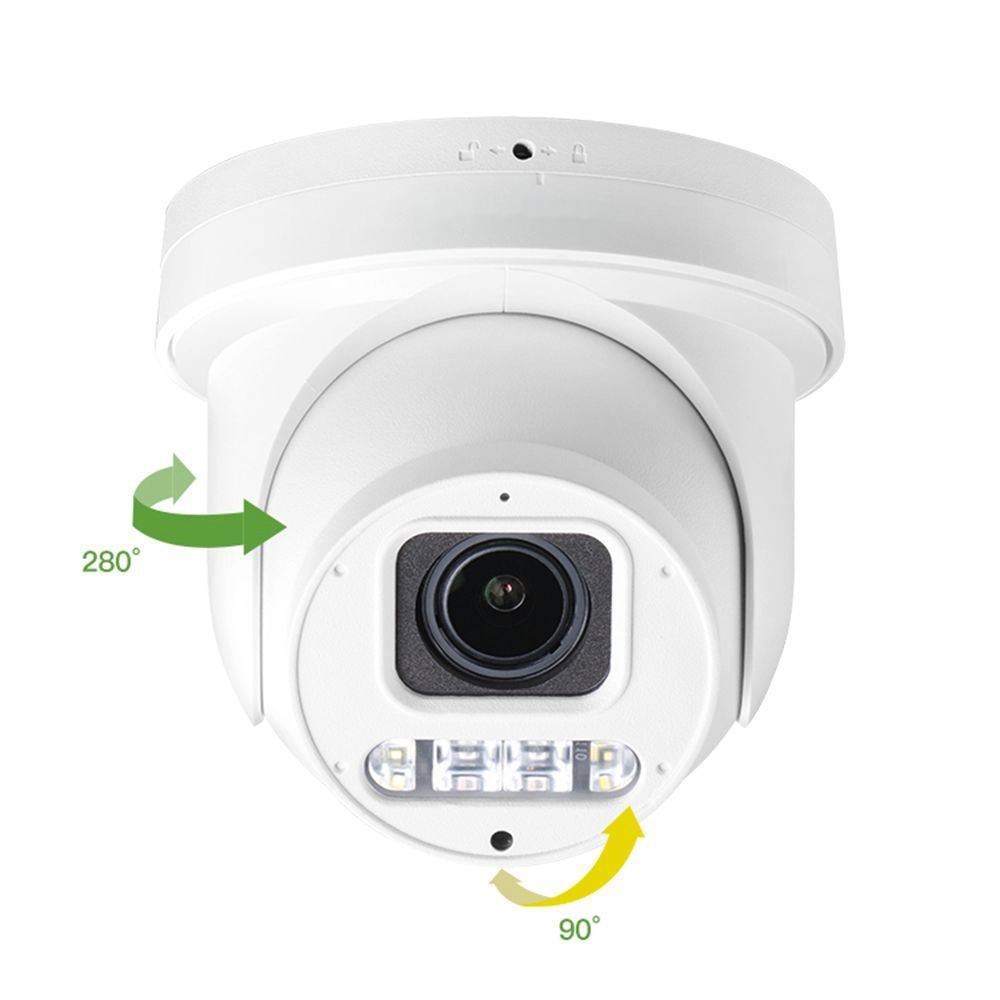

Šípky na fotografii ukazujú rozsah otáčania 280° a náklonu 90°.

Rozlíšenie 6 Mpxzáznam 6M, 20 snímok/s, kodek H.265

Optický zoom 4xmotorizovaný objektív 2,8–12 mm

Uhol záberu približne 86° až 24°vodorovne od 2,8 mm po 12 mm (výpočet)

Motorické PTZotáčanie, náklon a zoom z panela PTZ

Prepínanie deň / nocfilter IR-CUT, režim v menu kamery

IR prisvietenie2 IR LED, dosah až 40 m

Detekcia človekapravidlá a oznámenia v menu kamery

Mikrofón a reproduktorobojsmerný zvuk

Karta SDslot až 256 GB

Krytie IP66kovové puzdro

Aplikácia HiEasydohľad z telefónu, pridanie cez QR kód

ONVIF a RTSPport ONVIF 8899, kompatibilita s rekordérmi

NapájaniePoE alebo 12 V DC (max. 12 W)

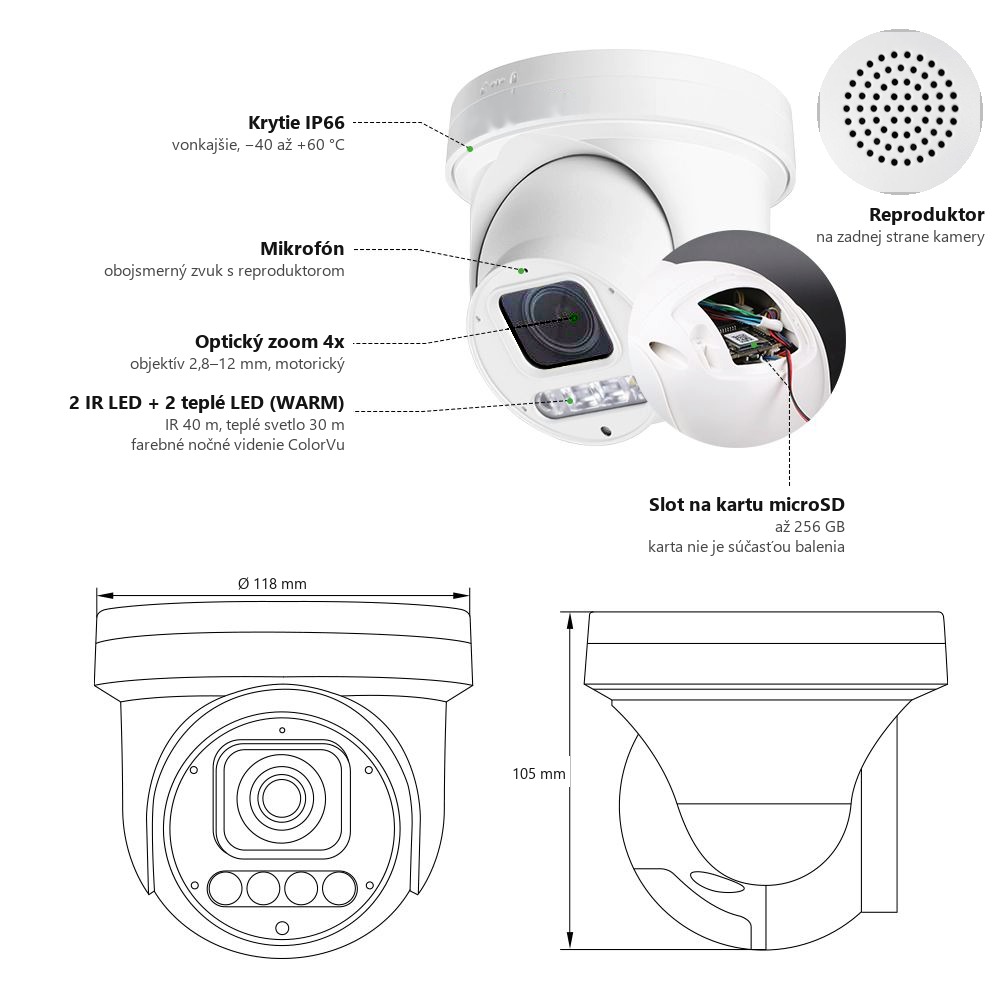

Na obrázku sú vyznačené funkcie kamery: zabudovaný mikrofón a reproduktor na obojsmerný zvuk, 2 IR LED s dosahom až 40 m, 2 LED s teplým svetlom (WARM) s dosahom až 30 m na farebné nočné videnie ColorVu a slot na kartu microSD až 256 GB (karta nie je súčasťou balenia).

Výbava a inteligentné funkcie kamery

Živé vysielanie a protokoly: Kamera dokáže posielať živý obraz protokolom RTMP, napríklad na YouTube, Twitch alebo Facebook Live. Podporuje aj HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže sa pripojí k rekordérom a videosoftvéru s ONVIF aj k aplikácii HiEasy.

Inteligentné funkcie a upozornenia: okrem AI detekcie postavy človeka a vozidiel ponúka kamera detekciu neprítomnosti (off-duty), počítanie osôb, elektronický plot a prekročenie čiary. Pri udalosti pošle upozornenie push do aplikácie HiEasy alebo e-mail, uloží snímku na FTP, spustí záznam na kartu microSD alebo odovzdá hlásenie na alarmový server.

Obojsmerný zvuk: zabudovaný mikrofón a reproduktor s potlačením ozveny – cez aplikáciu môžete počúvať aj hovoriť s človekom pred kamerou.

Obraz cez deň aj v noci: snímač SONY IMX335 s elektronickou uzávierkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukcia šumu a odhmlievanie. Režim deň / noc sa prepína automaticky, ručne alebo podľa plánu; otočenie, zrkadlenie, súkromné zóny, sýtosť, jas, kontrast, ostrosť, zisk a vyváženie bielej nastavíte vo webovom prehliadači alebo v klientskom softvéri.

Kam sa ukladá záznam: priamo do kamery na kartu microSD až 256 GB (karta nie je súčasťou balenia), do rekordéra s pevným diskom, na sieťové úložisko NFS / NAS, snímky na FTP alebo do cloudu cez aplikáciu HiEasy. Kompresia H.265+, H.265 a H.264 šetrí miesto na disku.

Prevedenie a montáž: plne kovové puzdro s krytím IP66 a ochranou proti prepätiu od blesku, prevádzka od −40 do +60 °C pri vlhkosti 0–95 % bez kondenzácie, priemer 118 mm a výška 105 mm. Držiak na stenu nastaviteľný v 3 osiach je v balení, kábel kamery je tienený.

Obsah balenia: kamera, používateľský návod, držiak na stenu, výstražná nálepka, vrecko so skrutkami a vodotesná krytka konektora. Krabica meria 14,7 x 15 x 17 cm, kamera s balením váži 0,68 kg.

Kam mini PTZ kameru namontovať

Mini PTZ je kompromis medzi pevnou kamerou a veľkou rýchlou PTZ. Hodí sa tam, kde jeden objektív musí postupne strážiť viac miest: vjazd a dvor firmy, zadné vráta skladu, parkovacie státie pred domom alebo stavbu, na ktorej sa pracuje a po večeroch treba mať prehľad. Zoom 4x priblíži detail bez orezávania obrazu: osobu pri bráne alebo vozidlo na vjazde, ktoré na prehľadovom zábere len tušíte.

Počítajte s tým, že kamera zobrazuje vždy jediný výrez. Tam, kde nesmie nič uniknúť, ju kombinujte s pevnými kamerami a PTZ nechajte na detaily a ručnú prehliadku.

Ako sa kamera pohybuje

Po povele sa kamera otáča vodorovne doľava a doprava, nakláňa nahor a nadol a objektív sa motorom približuje a zaostruje. Povely zadáte v paneli PTZ vo webovom rozhraní kamery: smerové tlačidlá, krok pohybu, zoom, ostrenie a clona; okrem toho panel ponúka predvoľbu polohy a prehliadku, teda uloženú polohu, na ktorú sa kamera vráti na povel. Pri montáži si preto vopred vyberte miesto, odkiaľ kamera uvidí všetky potrebné smery, a pred uzavretím krytu vyskúšajte pohyb v praxi.

Uhly záberu približne. Výrobca uhly neuvádza, preto sme ich vypočítali zo snímača SONY IMX335 (šírka záberu 5,18 mm, výška 3,89 mm). Pri najširšom zábere 2,8 mm kamera pokrýva približne 86° vodorovne, 70° zvisle a 98° uhlopriečne, pri najväčšom priblížení 12 mm približne 24° vodorovne, 18° zvisle a 30° uhlopriečne. Skutočná optika sa môže o niekoľko stupňov líšiť. Vo vzdialenosti 10 m obsiahne kamera na najširšom zábere scénu širokú asi 18 m, na najväčšom priblížení asi 4 m.

Ukážka záberu kamery rady PS9 podľa výrobcu: video bez zvuku ukazuje, ako vyzerá obraz pri pevnom zábere a pri oddialení zoomu.

Obraz, noc a záznam

Hlavný prúd ponúka 6 Mpx pri 20 snímkach za sekundu v kodeku H.265 (k dispozícii je aj H.265+ a H.264), ktorý šetrí úložisko; vedľajší prúd slúži na rýchly náhľad a mobil. Režim deň / noc sa nastavuje v menu kamery a filter IR-CUT sa mení synchrónne. Za šera pomáhajú 2 IR LED a 2 biele LED; dosah IR je až 40 m a závisí od prostredia, biele LED umožnia farebné nočné videnie. Minimálne osvetlenie je 0,005 lx vo farebnom režime. K obrazu patria WDR / HDR, BLC, HLC, odhmlievanie a 2D/3D redukcia šumu.

Zvuk a detekcia. Vstavaný mikrofón a reproduktor umožnia počúvanie aj hlasovú výzvu. V menu kamery nájdete AI detekciu človeka a vozidiel s pravidlami a oznámením e-mailom, do aplikácie, na FTP alebo zvukom. Záznam možno uložiť na kartu SD až 256 GB alebo do rekordéra s ONVIF.

Napájanie, sieť a prvé nastavenie

Napájanie. Kamera sa napája z PoE alebo z 12 V DC (max. 12 W). Pri návrhu kabeláže počítajte s možnosťou PoE switchu alebo injektora; zdroj alebo switch dimenzujte s rezervou.

Sieť. Kamera pracuje po sieťovom kábli. Web kamery beží na porte HTTP 80, mediálny port je 34567, ONVIF používa port 8899 a jeho nastavenie nájdete v menu sieťových služieb. Prúd RTSP, DDNS, e-mail, FTP, NTP a UPnP nájdete v nastavení sieťových služieb.

Štyri veci pred odovzdaním zákazníkovi.

• Jazyk. Menu zariadenia je z výroby v čínštine (na výber je ešte angličtina a španielčina); jazyk webového rozhrania zvolíte na prihlasovacej stránke, kde je k dispozícii čeština.
• Čas. Predvolené časové pásmo je UTC+8: zadajte stredoeurópsky čas, aby mali záznamy správnu pečiatku.
• Heslo. Vlastné heslo zvoľte hneď pri prvom prihlásení.
• Aplikácia. Kameru pridáte do aplikácie HiEasy cez QR kód z menu (informácie o zariadení); P2P pracuje aj bez verejnej IP adresy.

Rozsah pohybu, rozmery a montáž

Rozsah pohybu. Kamera sa otáča v rozsahu 0–280° a nakláňa v rozsahu 0–90° rýchlosťou 15°/s. Pri montáži na stenu preto pokryje celý priestor pred stenou; pri montáži na strop alebo stĺp zostáva slepý výsek približne 80° z plného kruhu, ktorý treba zakryť pevnou kamerou alebo vhodným natočením východiskovej polohy. Rýchlosť ovládania v paneli PTZ možno znížiť až k 0,01°/s, čo sa hodí na jemné doladenie záberu.

Rozmery a konzola. Kupola má priemer 118 mm a výšku 105 mm, je z plného kovu a v balení je konzola na stenu, nastaviteľná v 3 osiach. Vďaka kompaktným rozmerom ju možno umiestniť aj tam, kde by sa väčšia PTZ kamera nezmestila alebo by pútala pozornosť. Prevádzková teplota je od −40 do +60 °C pri vlhkosti 0–95 % bez kondenzácie.

Predvoľba a obnovenie polohy. Kamera po zapnutí vie vykonať zvolenú akciu (predvoľbu, prehliadku, skenovanie alebo vzor) a po výpadku napájania sa vráti do pôvodnej polohy. Pre zákazníka je to praktické: po výpadku prúdu nemusí kameru znova nastavovať.

Kabeláž, úložisko a uvedenie do prevádzky

Kabeláž. Vonkajšiu kameru zapojte kvalitným sieťovým káblom s vhodným odolným plášťom do vonkajšieho prostredia; ethernetová trasa smie mať podľa bežných pravidiel najviac 100 m od switchu po kameru. Konektor chráňte pred vodou a prevlečte ho slučkou nadol, aby po kábli nestekala voda do puzdra. Ak počítate s PoE, skontrolujte, či switch zvládne zaťaženie všetkých kamier naraz (kamera odoberá najviac 12 W), a počítajte s rezervou.

Úložisko orientačne. Tabuľka ukazuje, koľko miesta vychádza na jeden deň nepretržitého záznamu pri zvolenom toku (výpočet: 1 Mbit/s je asi 10,8 GB za deň). Skutočný tok sa mení podľa scény a nastavenia, preto počítajte s rezervou 20 až 30 %.

Uvedenie do prevádzky v ôsmich krokoch.

1. Skontrolujte napájanie a sieťové spojenie ešte pred montážou, na stole.
2. Zmeňte heslo, nastavte jazyk webového rozhrania na prihlasovacej stránke, dátum a čas (menu zariadenia je z výroby v čínštine a UTC+8).
3. Namontujte kameru a ručne preverte, odkiaľ vidí všetky potrebné smery.
4. V paneli PTZ vyskúšajte všetky smery, krok pohybu a zoom.
5. Uložte predvoľbu polohy, ku ktorej sa budete vracať.
6. Pridajte kameru do rekordéra cez ONVIF alebo do aplikácie HiEasy.
7. Nastavte kódovanie a plán nahrávania a skontrolujte záznam.
8. Odovzdajte zákazníkovi prístup do aplikácie a ukážte mu ovládanie zoomu.

Pre koho je kamera

Správcovia objektov a spoločenstvá vlastníkov ju využijú pri vjazde, na dvore alebo pri garážach, kde jedna otočná kamera nahradí dve až tri pevné. Firmy a sklady oceňujú možnosť priblížiť detail pri bráne bez ďalšej kamery. Domácnosti s väčším pozemkom pokryjú príjazdovú cestu a záhradu jedným prístrojom. Na stráženie bez jedinej medzery vždy doplňte pevné kamery.

Súvisiaci tovar

Podobné kamery: HICO PTZ4XC50 (mini PTZ, 5 Mpx, zoom 4x), ZONEWAY PTZ4XC50+ (mini PTZ), HICO X5I-M8S (valcová PTZ, 8 Mpx, zoom 5x) alebo veľká HICO 33D-M8S so zoomom 33x. Širší výber nájdete medzi vonkajšími IP kamerami, v kategórii PoE IP kamery alebo medzi natáčateľnými PTZ kamerami. Záznam zabezpečí sieťový rekordér, napríklad ZONEWAY NVR3016; na napájanie sa hodí PoE switch ZONEWAY alebo zdroj 12 V / 4 A, do kamery potom karta microSD 128 GB. Ďalšie doplnky: príslušenstvo pre IP kamery.

Časté otázky

Čo znamená zoom 4x?
Objektív sa mení z 2,8 na 12 mm, teda v pomere 4:1. Priblíženie prebieha optikou, takže obraz nestráca ostrosť ako pri digitálnom zoome.

Je kamera vhodná na vonkajšiu montáž?
Kovové puzdro má krytie IP66, preto je určená aj na vonkajšie použitie.

Prijme ju rekordér inej značky?
Kamera podporuje ONVIF, preto ju možno pripojiť k rekordérom ZONEWAY, Hikvision, Dahua a ďalším s podporou ONVIF; podrobnosti závisia od rekordéra.

Dá sa kamera ovládať z mobilu?
Áno, pre Android aj iPhone je určená aplikácia HiEasy; kamera sa do nej pridá cez QR kód.

Koľko úložiska potrebujem?
Záleží na nastavenom toku: orientačne vychádza 1 Mbit/s na asi 450 MB za hodinu (výpočet).

Obsah spracoval Ing. Václav Turek, technik.
