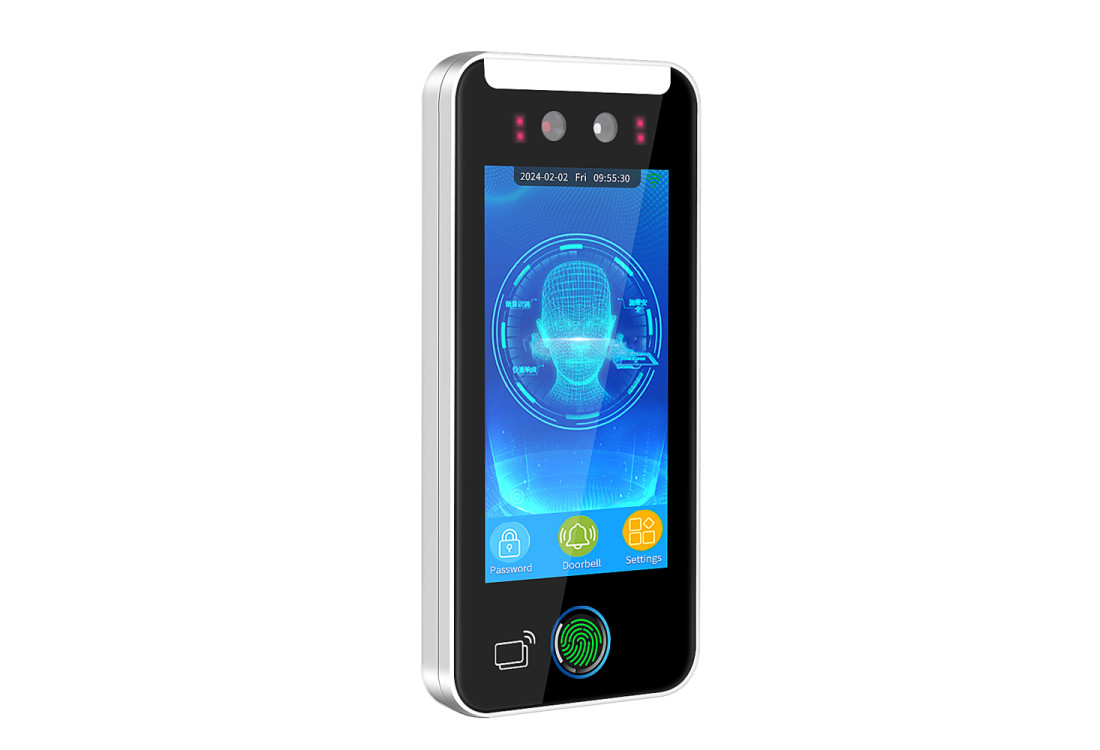

ZONEWAY AI520F je biometrický prístupový systém a dochádzkový terminál pre jedny dvere, ktorý overí človeka podľa tváre, odtlačku prsta, karty EM aj MIFARE, PIN kódu alebo QR kódu a otvorí zámok vlastným relé. ... viac
ZONEWAY AI520F je biometrický prístupový systém a dochádzkový terminál pre jedny dvere, ktorý overí človeka podľa tváre, odtlačku prsta, karty EM aj MIFARE, PIN kódu alebo QR kódu a otvorí zámok vlastným relé. Pamätá si 5 000 tvárí, 5 000 kariet a 5 000 kódov, ku kontroléru sa pripojí cez Wiegand 26/34 a do siete cez TCP/IP alebo Wi-Fi 2,4 GHz, vo vyhotovení Tuya aj do aplikácie Tuya Smart.
Binokulárna kamera 2 Mpx (farebná a infračervená) zabezpečuje detekciu tváre vo vzdialenosti 0,5–2 m, z výroby je nastavený rozsah 50–150 cm. Detekcia živej osoby overí, že pred kamerou stojí skutočný človek. Miera odmietnutia oprávnenej osoby je podľa výrobcu do 0,1 % a chybnej identifikácie do 0,001 %.
Terminál vie tiež vyžadovať overenie viacerých osôb naraz, skôr než otvorí dvere, a uložiť fotografiu overenej osoby alebo cudzieho človeka pri dverách.
AI520F slúži aj ako dochádzkový terminál. Nastavíte až 8 zmien vrátane prechodu cez polnoc, povolený neskorý príchod a skorší odchod. Záznamy prechodov a dochádzky vyexportujete na USB disk (FAT32) ako tabuľku Excel a rovnakou cestou nahráte rozpis zmien alebo zoznam zamestnancov z počítača. Pre menšie dochádzkové systémy firiem tak terminál stačí bez ďalšieho čítacieho zariadenia.
Návod opisuje 8 denných období, každé až s 5 časovými úsekmi, a týždenné plány, z ktorých sa skladá, kedy smie kto prejsť. Návštevy majú vlastné časové okná, dvere sa dajú v zadaný čas nechať trvalo odomknuté a skupiny používateľov obmedziť kombináciou odomknutia. Po zapnutí prístupových práv nastavte skupiny a až potom odovzdávajte karty.
Na svorky terminálu pripojíte relé NO/NC/COM pre elektrický zámok, odchodové tlačidlo, výstup na zvonček, alarm a vstup požiarneho poplachu, ktorý dvere pri požiari uvoľní podľa nastavenia. Rozhranie Wiegand sa dá prepnúť ako vstup (pre ďalšiu čítačku) alebo výstup (do kontroléra) vo formáte 26 alebo 34 bitov a posielať číslo karty alebo číslo zamestnanca. Terminál potrebuje DC 12 V / 2 A a výrobca odporúča napájať ho zo samostatného zdroja, oddelene od zámku.
Návod ukazuje dve typické schémy. V prvej napája terminál aj magnetický zámok zdroj pre prístupové systémy pripojený na sieť 230 V a odchodové tlačidlo aj zámok sú na svorkách terminálu. V druhej pracuje AI520F ako čítacia hlava: cez Wiegand posiela číslo karty alebo zamestnanca do riadiacej jednotky, ktorá zámok ovláda sama.
Keď terminál zdieľa zdroj s ďalšími zariadeniami, musí zdroj dodať viac prúdu, než je ich celkový odber. Zapájajte bez napätia a tam, kde hrozí silná statická elektrina, pripojte ako prvý uzemňovací vodič.
V sieti sa terminál pripojí káblom TCP/IP, cez Wi-Fi 2,4 GHz (pásmo 5 GHz nepodporuje) alebo podľa verzie cez 4G. Tuya je voliteľná funkcia: na spárovanie s aplikáciou Tuya Smart musí byť zapnutý Bluetooth aj Wi-Fi. Firmvér sa aktualizuje z USB disku.
Prihlasovacie heslo správcu je z výroby 123456 a heslo na otvorenie dverí zo zariadenia 888888; obe po inštalácii hneď zmeňte v nastavení prístupu. Zaregistrujte až 5 hlavných (manažérskych) kariet, cez ktoré potom pridáte tvár, odtlačok a kartu nového používateľa bez prihlasovania do menu.
Návod požaduje montáž mimo priameho slnka a vlhkého miesta, pri vonkajšom vchode preto terminál AI520F dajte pod striešku alebo do závetria. Výšku montáže zvoľte podľa výšky bežných používateľov, aby bola tvár pri registrácii v odporúčanej vzdialenosti, inak terminál požiada o opakovanie. Menu je v angličtine, čínštine a japončine; k AI520F je k dispozícii návod v češtine.
| Model | ZONEWAY AI520F |
| Operačný systém | Linux |
| Displej | 5″ IPS, 480 × 854 |
| Procesor | ARM Cortex-A7, 800 MHz |
| Kamera | binokulárna 2 Mpx (farebná + IR), prisvetlenie LED a IR |
| Tváre | 5 000 |
| Karty | 5 000, EM 125 kHz a MIFARE 13,56 MHz |
| Kódy | 5 000 |
| Odtlačky prstov | verzia so snímačom, 200 (podľa dodávateľa) |
| Vzdialenosť rozpoznania | 0,5–2 m (z výroby 50–150 cm) |
| Miera odmietnutia / chybnej identifikácie | ≤ 0,1 % / ≤ 0,001 % |
| Overenie | tvár, odtlačok, karta, heslo, dočasné heslo, QR kód, kombinácia |
| Komunikácia | TCP/IP, USB, Wi-Fi 2,4 GHz, voliteľne 4G, Tuya (voliteľne) |
| Prístupové rozhranie | 1× relé NO/NC/COM, 1× Wiegand 26/34 (vstup alebo výstup) |
| Ďalšie vstupy a výstupy | odchodové tlačidlo, zvonček, alarm, požiarny vstup |
| Napájanie | DC 12 V / 2 A |
| Jazyk menu | angličtina, čínština, japončina |
| Pracovná teplota | −20 °C až +60 °C |
| Materiál krytu | ABS |
K terminálu je anglický návod výrobcu a návod v češtine. Nastavenie ukazuje aj videonávod.
Návod ZONEWAY AI520F – v angličtine (PDF)
Návod ZONEWAY AI520F – v češtine (PDF)
Áno, ak jeho riadiaca jednotka prijíma Wiegand 26 alebo 34. Vo výstupnom režime posiela kontroléru číslo karty alebo zamestnanca vo formáte 26 alebo 34 bitov, vo vstupnom režime k nemu pripojíte ďalšiu čítačku.
Áno. Zmeny, neskoré príchody a odchody nastavíte v termináli a výsledky vyexportujete na USB disk ako tabuľku Excel.
Heslo správcu 123456, heslo na otvorenie dverí 888888. Po inštalácii obe zmeňte.
Všeobecný návod na aplikáciu Tuya a ovládanie zariadení ZONEWAY je k dispozícii vo formáte PDF.
Aplikácia Tuya Smart je zadarmo pre Android aj iOS.
Alternatívou je aplikácia Smart Life – Smart Living, tiež zadarmo pre Android aj iOS.
TUYA je globálna vývojárska platforma "AI + IoT" a popredná svetová hlasová interaktívna platforma, ktorá spája spotrebiteľov, výrobné značky, OEM výrobcov a distribútorov. Tuya prepája jednotlivé zariadenia v chytrej domácnosti a hrá zásadnú úlohu vo svete internetu vecí (Internet Of Things - IoT). V rámci šifrovanej komunikácie dokáže prepojiť zariadenia rôznych výrobcov pri zachovaní ich vzájomnej kompatibility a pohodlného ovládania. Cieľom je poskytnúť zákazníkom jednoduché riešenie pre "IoT - Internet vecí".
Po celom svete boli zriadené 3 hlavné dátové centrá s cloudovým úložiskom dát s pokrytím Ázie, Európy a Ameriky.
Dátové centrá - ÁZIA: Ali Hangzhou (hlavná serverovňa), Qingdao (serverovňa) a Šanghaj (serverovňa).
Dátové centrá - AMERIKA: Oregon (hlavná serverovňa) a Virgínia (serverovňa).
Dátové centrá - EURÓPA: Frankfurt nad Mohanom (serverovňa).
Zariadenia ZONEWAY s platformou Tuya (kamery, videovrátniky, zámky, senzory, spínače) sa ovládajú v jednej aplikácii Tuya Smart / Smart Life.
Popis spracoval špecialista – elektrotechnik. Údaje vychádzajú z návodu výrobcu.
| Parameter | ZONEWAY AI520F |
|---|---|
| Operačný systém | Linux |
| Displej | 5" IPS, 480 × 854 |
| Procesor | ARM Cortex-A7, 800 MHz |
| Kamera | binokulárna 2MPx (farebná + IR), prisvetlenie LED a IR |
| Tváre | 5 000 |
| Karty | 5 000, EM 125 kHz a MIFARE 13,56 MHz |
| Kódy | 5 000 |
| Odtlačky prstov | 200 (verzia so snímačom odtlačkov) |
| Vzdialenosť rozpoznania | 0,5–2 m (z výroby 50–150 cm) |
| Miera odmietnutia / chybnej identifikácie | ≤ 0,1 % / ≤ 0,001 % |
| Overenie | tvár, odtlačok, karta, heslo, dočasné heslo, QR kód, kombinácia |
| Komunikácia | TCP/IP, USB, Wi-Fi 2,4 GHz, voliteľne 4G, Tuya (voliteľne) |
| Prístupové rozhranie | 1× relé NO/NC/COM, 1× Wiegand 26/34 (vstup alebo výstup) |
| Ďalšie vstupy a výstupy | odchodové tlačidlo, zvonček, alarm, požiarny vstup |
| Napájanie | DC 12 V / 2 A |
| Pracovná teplota | −20 °C až +60 °C |
| Materiál krytu | ABS |

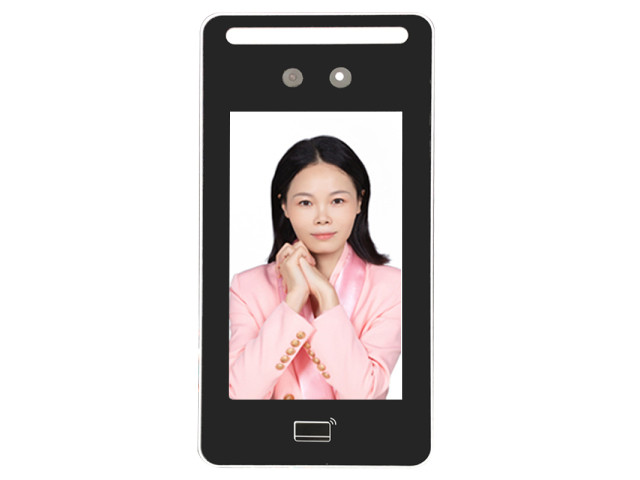

ZONEWAY DT03MF-WIFI je prístupová jednotka s dynamickým rozpoznaním tváre a čítačkou kariet MIFARE 1..
Hľadáte moderný prístupový terminál, ktorý ponúkne pohodlie používateľom a zároveň poskytne správcov..

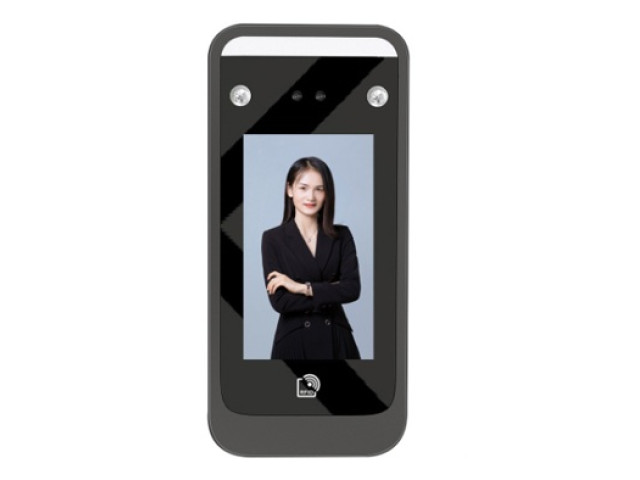

Zoneway AI06 je biometrický prístupový a dochádzkový terminál určený na kontrolu vstupu aj evidenciu..
