Spoľahlivé elektromagnetické uzamknutie dverí SEBURY BEL-004 je povrchový elektrický magnetický zámok s prídržnou silou 280 kg. Skladá sa z elektromagnetu montovaného na rám a kotviacej dosky na dverách. Je ... viac
SEBURY BEL-004 je povrchový elektrický magnetický zámok s prídržnou silou 280 kg. Skladá sa z elektromagnetu montovaného na rám a kotviacej dosky na dverách. Je vhodný pre drevené, kovové a pri použití správneho kovania aj sklenené dvere. Možno ho použiť aj na vhodných protipožiarnych variantoch dverí, ak montáž a kovanie vyhovujú danému dverovému systému.
Zámok pracuje v režime fail-safe: počas napájania drží dvere zamknuté a po prerušení napájania sa uvoľní. Tento princíp je vhodný pre prístupové systémy a únikové riešenia, pri ktorých sa majú dvere pri výpadku napájania odomknúť. Ak má zámok zostať funkčný aj počas výpadku siete, je vhodné použiť zálohovaný napájací zdroj alebo UPS.
| Model | BEL-004 |
|---|---|
| Typ | Povrchový elektromagnetický zámok |
| Bezpečnostný režim | Fail-safe – napájaním zamknuté, pri výpadku odomknuté |
| Prídržná sila | 280 kg |
| Materiál | Pozinkovaná oceľ |
| Napájanie | 12/24 V DC (+10 %) |
| Odber prúdu | 500 mA (12 V) |
| Krytie | – |
| Prevádzková teplota | −20 °C až +65 °C |
| Prevádzková vlhkosť | 0–90 % RH |
| Rozmery zámku | 250 × 48,5 × 25 mm |
| Rozmery protikusu | 180 × 38 × 11 mm |
| Hmotnosť | 2 kg |
| Testovaná životnosť | 500 000 cyklov |
Magnetický zámok dosiahne menovitú prídržnú silu iba pri presnom a celoplošnom kontakte kotviacej dosky s elektromagnetom. Doska musí mať možnosť drobného vyrovnania a nesmie byť namontovaná napevno tak, aby medzi plochami vznikala medzera. Napájací zdroj aj reléový kontakt musia zodpovedať uvedenému odberu prúdu.
Návod – na stiahnutie TU
Podrobný návod so schémou – na stiahnutie TU
| Model | BEL-004 |
|---|---|
| Typ | Povrchový elektromagnetický zámok |
| Bezpečnostný režim | Fail-safe – napájaním zamknuté, pri výpadku odomknuté |
| Prídržná sila | 280 kg |
| Materiál | Pozinkovaná oceľ |
| Napájanie | 12/24 V DC (+10 %) |
| Voľba napätia | prepojkou (jumperom) na doske – 12 V alebo 24 V DC |
| Odber prúdu | 500 mA (12 V) |
| Odber prúdu pri 24 V | 250 mA |
| Krytie | – |
| Prevádzková teplota | −20 °C až +65 °C |
| Prevádzková vlhkosť | 0–90 % RH |
| Rozmery zámku | 250 × 48,5 × 25 mm |
| Rozmery protikusu | 180 × 38 × 11 mm |
| Hmotnosť | 2 kg |
| Testovaná životnosť | 500 000 cyklov |
| Signalizácia a oneskorenie | vyhotovenie s LED indikáciou stavu, snímačom stavu zámku (výstup NO / COM / NC) a nastaviteľným oneskorením (podľa dokumentácie výrobcu) |
| Zaťaženie kontaktu | max. 1 A pri 24 V DC (podľa návodu výrobcu) |
| Spínanie napájania | spínač alebo relé zapojte medzi jednosmerný zdroj a magnet; pri spínaní na striedavej strane zdroja sa magnet uvoľňuje pomalšie (zvyškový magnetizmus) |
| Montážne varianty | podľa návodu výrobcu s L-konzolou (dvere otvárané von), so Z-konzolou (dvere otvárané dovnútra) alebo s U-konzolou (bezrámové sklenené dvere); konzola sa volí podľa typu dverí |
| Zaistenie skrutiek | pred montážou opatrite skrutky zaisťovacím lepidlom na závity a pevne ich dotiahnite; kotvu upevnite s gumovou podložkou tak, aby sa mohla vyrovnať |
Zámok je fail-safe: napájaním zamyká a pri výpadku napájania sa odomkne. Pre zachovanie uzamknutia počas výpadku použite vhodný zálohovaný zdroj alebo UPS.
Kotviaca doska musí celou plochou dosadať na elektromagnet a musí mať možnosť samovoľného vyrovnania. Nevhodné predpätie alebo medzera výrazne znižujú prídržnú silu.

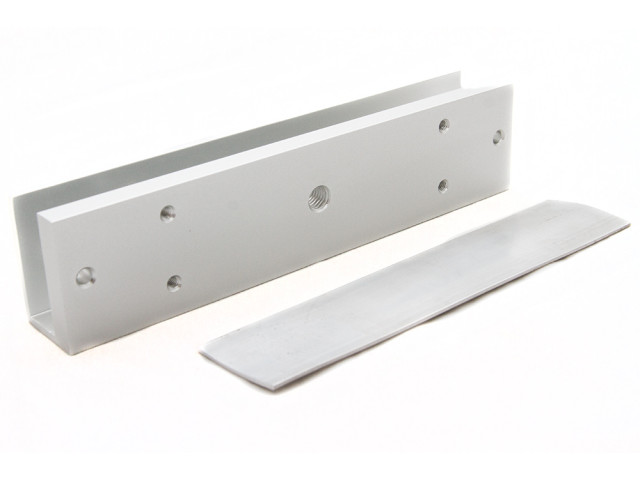

Sebury ZEL-280UL je montážne kovanie určené pre elektromagnetický zámok Sebury BEL-004 s prídržnou s..

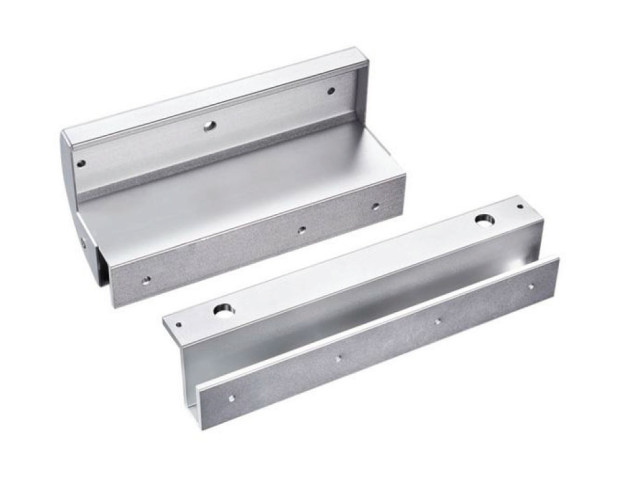

Sebury FG-280 je montážne kovanie určené pre elektromagnetický zámok Sebury BEL-004 s prídržnou silo..

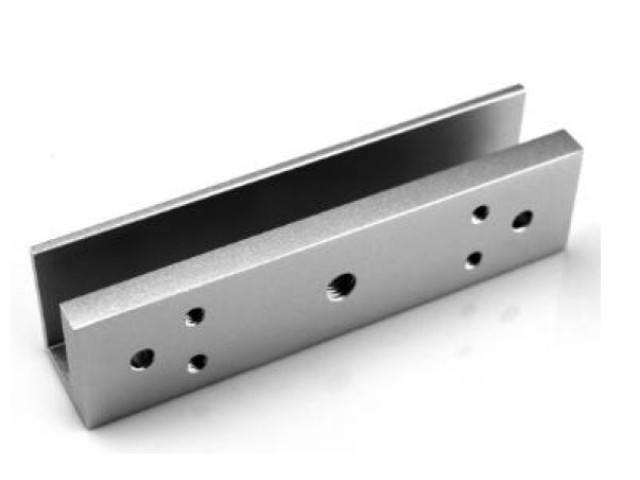

Sebury UB-600 je montážne kovanie určené pre elektromagnetický zámok Sebury BEL-004 s prídržnou silo..
