Kvalitné kovové zbernicové 2D (2-žilové) štvortlačidlové bytové tablo videozvončeka s RFID čítačkou, kamerou s nočným videním (IR prísvitom) a podsvietenými tlačidlami. Vďaka možnosti pripojenia na elektronický...
Kvalitné kovové zbernicové 2D (2-žilové) štvortlačidlové bytové tablo videozvončeka s RFID čítačkou, kamerou s nočným videním (IR prísvitom) a podsvietenými tlačidlami. Vďaka možnosti pripojenia na elektronický zámok priamo z ovládacej jednotky (monitora) môžete zvoniacemu rovno odomknúť. Odomknutie je možné aj cez P2P mobilnú aplikáciu, z každého bytu (majiteľa/nájomníka) zvlášť. Elektrický zámok (12V DC) sa pripája k vonkajšej jednotke zvončeka. Bytové tablá je možné dodať/rozširovať vo variáciách uvedených nižšie, prípadne s rozširujúcim tlačidlovým modulom ZW-619-16
Modely video zvončekov, video telefónov ZONEWAY série ZW-619-xx je možné montovať aj na čiastočnú povrchovú montáž (súčasťou je nerezová strieška). Pri čiastočne povrchovej montáži odporúčame utesniť okolie tela napríklad neutrálnym silikónom.
Ak niekoho zmeškáte, zistíte to tiež, keďže v pamäti monitora alebo na jeho SD karte bude uložený obraz zmeškaných návštevníkov. Samozrejmosťou sú široké možnosti inteligentného nastavenia od regulácie jasu a kontrastu po zníženú hlasitosť v nočnom čase. SMART monitor má aj slot na SD kartu (max. 32GB).
Obe jednotky sú vybavené kvalitným mikrofónom a reproduktorom, obe hlasitosti je možné regulovať, takže prenášaný zvuk je čistý a zrozumiteľný. Hlasitosť vyzváňania je možné tiež používateľsky prispôsobiť. Videozvonček umožňuje vyvolanie obrazu, aj keď nikto nestlačí tlačidlo na vonkajšej jednotke zvončeka. K vonkajšiemu tlačidlu je možné tiež pripojiť analógovú externú kameru.
Vďaka možnosti pripojenia IP modulu ZONEWAY ZW-IP môžete otvoriť bráničku, aj keď práve nie ste doma. Maximálnu dĺžku kábla medzi zvončekom vonku a vnútornou zobrazovacou jednotkou uvádza výrobca až 100m, v praxi odporúčame počítať so vzdialenosťou cca 80 metrov, prípadne použiť dvojžilovú kabeláž s väčším prierezom (cca 2,5mm2).
Vďaka IR LED diódam dobre rozpoznáte návštevníka aj za zlých svetelných podmienok. Ak sú Vaše dvere vybavené elektronickým zámkom, môžete ich priamo z vnútornej jednotky (displeja) odomknúť ručne alebo aj na diaľku cez mobilný telefón s Android či iOS pri dokúpení IP modulu ZW-IP.
Obe jednotky sú napájané iba jedným adaptérom. Nie je teda potrebné ťahať kabeláž napájania k vonkajšej jednotke. Systém je možné kombinovať aj s prístupovými (aj biometrickými a 3D FCR ) systémami Sebury či ZONEWAY. Pre bližšie informácie nás, prosím, kontaktujte.
Pri zapojení s viactlačidlovými vonkajšími zvončekovými tlačidlami je na montáž potrebné vedenie od vonkajšej jednotky tlačidla zvončeka s 2 žilami, v praxi sa používa univerzálny UTP kábel s 8 žilami, pričom sa jednotlivé žily spoja, prípadne sa niektoré nechajú ako rezerva alebo pre elektrický zámok. Káble nemusia byť tienené, je žiaduce, aby neviedli súbežne s vedením silnoprúdového rozvodu, výbojok, žiariviek a pod. Zapojenie by mal bez problémov zvládnuť aj menej skúsený elektrikár.
Originál EN návod TU
CZ návod na stiahnutie TU
Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU
| Dverová stanica | |
|---|---|
| Model | ZONEWAY ZW-619-4D |
| Typ | vonkajšia dverová stanica (tablo) 2-vodičového videotelefónu s kamerou, čítačkou RFID kariet a čipov a 4 tlačidlami |
| Tlačidlá a menovky | 4 tlačidlá, pri každom menovka pod priehľadným krytom (podsvietenie: údaj karty a katalógu výrobcu); tlačidlo č. 1 až 4 volá monitory s kódom 1 až 4 |
| Čítačka kariet | RFID karty a čipy EM 125 kHz (údaj karty), okienko čítačky pod tlačidlami; až 2 720 používateľských kariet (správa kariet prepojkami JP2 a JP3 – návod výrobcu, časť ID Card Control) |
| Prevedenie | panel z hliníkovej zliatiny (katalóg výrobcu), strieška proti dažďu z nerezu (údaj karty; cenník výrobcu: „Stainless Steel Cover“), odolné proti vode a vandalom (údaj výrobcu) |
| Rozmery | 276 × 130 × 52 mm; zapustene 270 × 108 × 33 mm (dátový list výrobcu) |
| Montáž | zapustená do steny alebo čiastočne povrchová so strieškou proti dažďu (katalóg výrobcu: „Flush or Surface mounting“) |
| Kamera a zvuk | |
| Kamera | farebná kamera, 1,0 Mpx, objektív 3,6 mm, sklon nastaviteľný hore a dole (cenník výrobcu); 700 TVL (katalóg výrobcu) |
| Nočné videnie | IR LED prisvietenie (počet a dosvit výrobca pri tejto verzii neuvádza) |
| Zvuk | reproduktor a mikrofón, hlasitosť hovoru potenciometrom na zadnej strane |
| Systém a zapojenie | |
| Zapojenie | 2 vodiče bez polarity (zbernica, svorky L1 a L2), napájanie aj signál po rovnakých vodičoch |
| Svorkovnica | BUS (L1, L2); PORT so 6 svorkami VI+, VI−, OPEN, 12V, LOCK− a LOCK+; prepínače DIP 1–6 a port USB (návod výrobcu k radu, s. 12) |
| Adresa stanice | DIP 1 a 2 – až 4 dverové stanice v systéme (prvá 00, druhá 10, tretia 01, štvrtá 11) |
| Doba odomknutia | 1, 5, 10 alebo 15 s (DIP 4 a 5) |
| Prídavná kamera | vstup VI+ / VI− pre analógovú kameru, DIP 6 do polohy ON |
| Výstup zámku | LOCK+ / LOCK−, 12 V DC, max. 800 mA (návod výrobcu k verzii s čítačkou); režim NO / NC prepojkami; pre silnejší zámok vlastný zdroj 12 V (beznapäťový kontakt) |
| Odchodové tlačidlo | zapája sa medzi svorky OPEN a LOCK− (podľa schém výrobcu) |
| Staršie prevedenie dosky | dátový list výrobcu z roku 2016 kreslí staršiu dosku: svorky CN1 (L1, L2), CN5 (VI−, VI+), CN3 (NO, NC, COM, GND, GND, OPEN), prepojka SIP1, adresa dverovej stanice dvojmiestne (ID 00, 10, 01, 11), výstup zámku 12 V DC, 250 mA; adresu tromi bitmi DIP 1–3 uvádza starší český návod (odkaz v Na stiahnutie); verziu dosky overte na kuse |
| Ďalšie | port USB (aktualizácia); podľa verzie Bluetooth na nastavenie aplikáciou V-Intercom (Android) |
| Dĺžka vedenia | až 100 m (údaj karty), v praxi odporúčané cca 80 m alebo kábel s väčším prierezom 2,5 mm² (údaj karty); maximá podľa výrobcu pozri tabuľku kábla nižšie |
| Kábel podľa tabuľky výrobcu | do 20 monitorov: 2 × 0,75 mm² – úseky A/B/C 60/60/30 m, 2 × 1 mm² – 80/80/40 m; nad 20 monitorov: 2 × 1 mm² – 60/60/30 m, 2 × 1,5 mm² – 80/80/40 m |
| Napájanie a prevádzka | |
| Napájanie | z napájača systému po zbernici; návod výrobcu k verzii s čítačkou uvádza DC 24 V (list z roku 2016 uvádza DC 26 V) |
| Príkon | v pohotovostnom režime 1 W, v prevádzke 5 W (návod výrobcu k verzii s čítačkou) |
| Prevádzková teplota | −20 až +55 °C (návod výrobcu k verzii s čítačkou) |
| Krytie | údaj karty IP62; výrobca presné krytie tohto modelu neuvádza (katalóg výrobcu 2020 uvádza pri rade 619 IP50 až IP55) |
Kvalitné kovové zbernicové 2D (2-žilové) osemtlačidlové bytové tablo videozvončeka s RFID čítačkou a..
Kvalitné kovové zbernicové 2D (2-žilové) dvanásťtlačidlové bytové tablo videozvončeka s kamerou s no..
Kvalitné kovové zbernicové 2D (2-žilové) štvortlačidlové bytové tablo videozvončeka s RFID čítačkou,..
Kvalitné kovové zbernicové 2D (2-žilové) trojtlačidlové bytové tablo videozvončeka s RFID čítačkou, ..

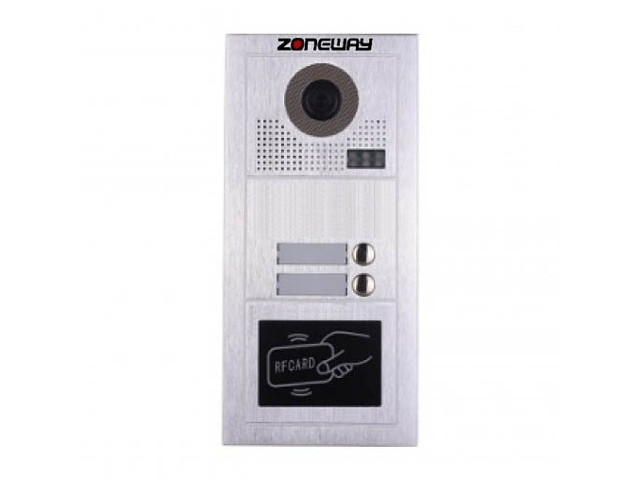

Kvalitné kovové zbernicové 2D (2-žilové) dvojtlačidlové bytové tablo videozvončeka s RFID čítačkou, ..
