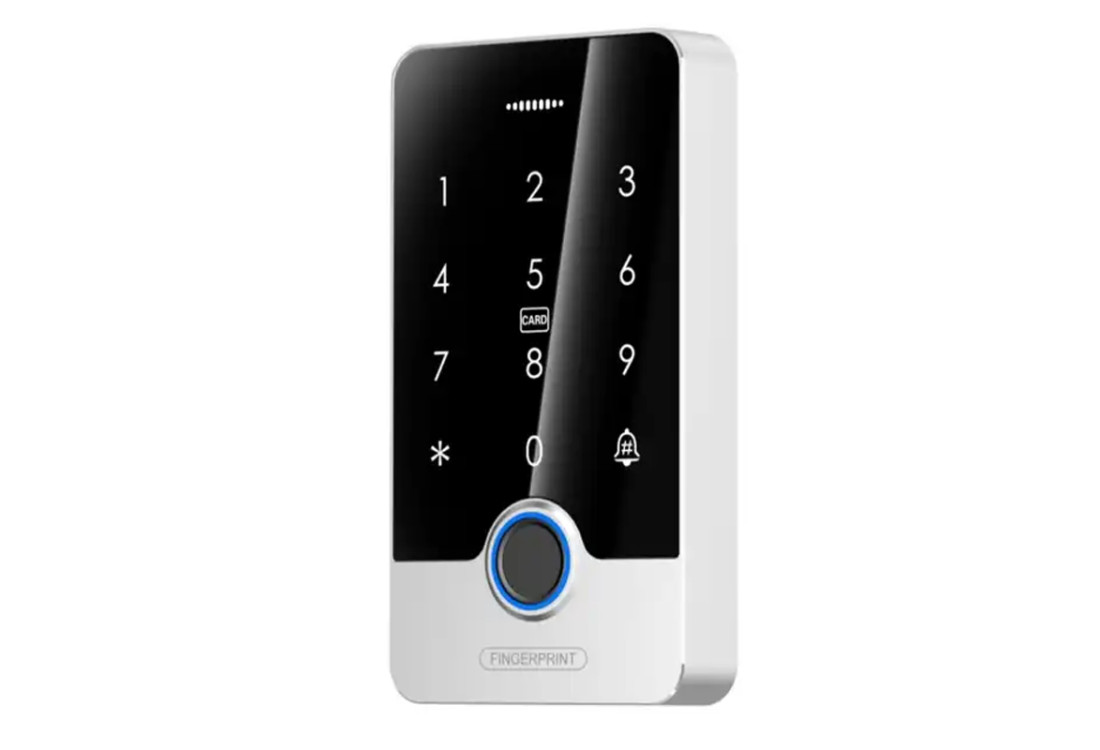

Kovová WIFI RFID TUYA čítačka odtlačkov prstov s klávesnicou – 13,56MHz | ZONEWAY S30A

RFID prístupová klávesnica s odtlačkom prsta a Tuya WiFi – 13,56 MHz

ZONEWAY S30A je samostatný (autonómny) prístupový terminál v kovovom puzdre: čítačka odtlačkov prstov, RFID čítačka kariet Mifare 13,56 MHz a podsvietená klávesnica v jednom zariadení. Dvere, bránku alebo bránu otvoríte odtlačkom prsta, kartou alebo PIN kódom – bez servera a bez počítača, len z napájania 10–24 V DC. Terminál uloží až 100 odtlačkov prstov a 10 000 používateľov s kartou alebo PIN kódom, je vodotesný (IP66) a v aplikácii Tuya Smart / Smart Life ho cez WiFi ovládate aj z telefónu.

Biometrická čítačka S30A spája tri spôsoby prístupu – odtlačok prsta, RFID kartu a PIN kód – a ľahko sa prispôsobí rôznym bezpečnostným potrebám: v predvolenom nastavení otvorí dvere ktorýkoľvek z nich, v nastavení však môžete povoliť len kartu, len PIN kód, len odtlačok, kartu s PIN kódom alebo skupinu používateľov – systém teda možno používať aj len s kartami a PIN kódmi. Používatelia sú uložení priamo v zariadení, preto ide o samostatný elektronický prístupový systém pre vstupy do bytových domov, kancelárií, skladov i domácností bez komplexného serverového systému. Puzdro zo zinkovej zliatiny odoláva násilnému poškodeniu a vandalizmu; robustné kovové prevedenie zaručuje dlhú životnosť a profesionálny vzhľad a odtlačky prstov sa dajú len ťažko kopírovať fotografiou a pod. Biometrická autentizácia zvyšuje ochranu proti neoprávnenému vstupu, pretože používateľ nemusí nosiť kľúč ani kartu; spoľahlivosť identifikácie však závisí od snímača, nastavenia a kvality načítania odtlačku.

Vďaka Tuya WiFi je ZONEWAY S30A súčasťou inteligentnej domácnosti aj firemnej prevádzky: v aplikácii Tuya Smart / Smart Life otvoríte dvere z telefónu, skontrolujete stav dverí a nastavíte dočasný PIN kód napríklad pre návštevu alebo remeselníka. Spolu s elektrickým alebo magnetickým zámkom z terminálu urobíte zámok s odtlačkom prsta (biometrický dverový zámok), ktorý dvere otvorí aj kartou alebo kódom, a cez výstup Wiegand ho pripojíte k ďalším častiam prístupového systému.

Kľúčové vlastnosti

• Odomknutie odtlačkom prsta: rýchla a presná identifikácia pomocou biometrie, až 100 používateľov s odtlačkom.
• Odomknutie heslom: dotyková klávesnica s podsvietením (podsvietenie možno vypnúť alebo nastaviť na inteligentný režim), PIN so 4–6 číslicami.
• RFID 13,56 MHz: karty Mifare s čítacou vzdialenosťou do 60 mm, režim karta + PIN kód.
• Tuya WiFi: ovládanie, kontrola stavu dverí a dočasné PIN kódy v aplikácii Tuya Smart / Smart Life, online aktualizácia zariadenia (OTA).
• Krytie IP66: vodotesné puzdro zo zinkovej zliatiny pre vonkajšie použitie, prevádzková teplota −20 až +60 °C.
• Wiegand vstup / výstup: 26–44 bitov, 56 a 58 bitov; terminál možno prepnúť aj do režimu čítačky pre riadiacu jednotku.
• Kapacita používateľov: až 10 000 používateľov s kartou alebo PIN kódom a 100 odtlačkov prstov.
• Bezpečnostné funkcie: blokovanie po opakovaných neplatných pokusoch (Lockout), alarm, detekcia dverí a ochrana proti sabotáži (tamper).

Technická špecifikácia:

• Kapacita: 100 odtlačkov prstov, 10 000 používateľov s kartou alebo PIN kódom
• Karty: Mifare (IC), 13,56 MHz, čítacia vzdialenosť do 60 mm
• Krytie a puzdro: IP66 (vodotesné), zinková zliatina
• Napájanie: 10–24 V DC; pokojový prúd do 50 mA, pri prevádzke do 120 mA
• Prevádzkové podmienky: teplota −20 až +60 °C, vlhkosť 10–99 %
• Vstupy a výstupy: relé (NC / COM / NO), tlačidlo Exit, dverový kontakt, externý alarm, externý zvonček
• Wiegand: vstup / výstup 26–44, 56 a 58 bitov; PIN ako 4 bity, 8 bitov (ASCII) alebo 10-miestne číslo karty
• Komunikácia: WiFi, aplikácia Tuya Smart / Smart Life, aktualizácia OTA
• Režimy dverí: Pulse (doba otvorenia 0–180 s, predvolená 5 s) a Toggle
• Signalizácia: LED (červená, oranžová, zelená) a bzučiak

Čo je v balení

Podľa výrobcu balenie obsahuje prístupový terminál ZONEWAY S30A, samorezné skrutky a hmoždinky na upevnenie na stenu.

Dve prevedenia terminálu S30A

Terminál S30A existuje v dvoch prevedeniach a obe sa programujú rovnako – podľa spoločného návodu výrobcu. Široké prevedenie má klávesnicu v troch stĺpcoch (1–9, *, 0) a tlačidlo zvončeka: kláves # je pri ňom znázornený symbolom zvončeka. Práve toto prevedenie vidíte na fotografiách pri produkte. Úzke prevedenie má tlačidlá v dvoch stĺpcoch (1–2, 3–4, 5–6, 7–8, 9–0, *–#) a symbol zvončeka pri ňom nie je.

Výhody biometrickej čítačky:

• Multimodálna autentizácia: umožňuje overovanie pomocou odtlačku prsta, RFID karty aj PIN kódu, čo podporuje flexibilný a bezpečný prístup.
• Vyššia úroveň bezpečnosti: pri prístupe odtlačkom nie je potrebné nosiť kľúč alebo kartu. Biometria sama osebe nepredstavuje záruku proti všetkým spôsobom zneužitia.
• Robustná konštrukcia: s krytím IP66 je zariadenie odolné voči prachu a vode, vhodné pre vnútornú aj vonkajšiu inštaláciu.
• Vysoká kapacita používateľov: podpora až 100 odtlačkov prstov a 10 000 kariet a PIN kódov umožňuje škálovať použitie od malých prevádzok až po väčšie organizácie.
• Ľahká integrácia: Wiegand vstup / výstup (26–44, 56 a 58 bitov) umožňuje pripojenie k väčšine prístupových panelov a zámkov.
• Odolnosť a spoľahlivosť: kovové telo zvyšuje odolnosť proti mechanickému poškodeniu a vandalizmu.

Čo S30A vie navyše

• Režim Interlock pre dvoje dvere: druhé dvere sa otvoria, až keď sú prvé dvere zatvorené – typicky pri priechodoch a vstupoch s vyššími nárokmi na bezpečnosť. Režim vyžaduje nainštalovaný dverový kontakt a dva terminály zapojené podľa schémy výrobcu.
• Blokovanie a alarm (Lockout): po 10 neplatných pokusoch (karta alebo odtlačok) počas 10 minút sa terminál na 10 minút zablokuje; dvere možno v tom čase otvoriť tlačidlom Exit. Alternatívne možno zapnúť režim, v ktorom terminál po rovnakom počte pokusov pípa a spustí externý alarm; platný používateľ alarm zruší.
• Detekcia dverí: s dverovým kontaktom terminál spozná dvere, ktoré zostali otvorené dlhšie ako minútu, a upozorní pípaním; dvere otvorené násilím spustia alarm zariadenia aj externý alarm. Dobu alarmu nastavíte na 1 až 3 minúty, prípadne alarm vypnete.
• Návštevníci: pre návštevu alebo remeselníka pridáte kartu či PIN kód s obmedzeným počtom použití; pre návštevníkov je vyhradených 10 ID (9991–10000). Dočasný PIN kód nastavíte aj v aplikácii.
• Skupinový prístup (multi-user): dvere sa otvoria, až keď sa za sebou overia 2 až 9 rôznych používateľov (interval medzi nimi najviac 10 s).
• Karta správcu a odtlačok správcu: používateľov rýchlo pridáte alebo zmažete priložením správcovskej karty či odtlačku, bez zadávania kódu; rad kariet s po sebe idúcimi číslami pridáte jedným príkazom.
• Prenos používateľov medzi terminálmi: používateľov s kartou a PIN kódom skopírujete medzi dvoma terminálmi ZONEWAY S30A prepojením ich Wiegand vodičov (obidva musia mať rovnaký kód správcu a túto funkciu podporovať; odtlačky prstov sa neprenášajú).
• Režim čítačky Wiegand: terminál prepnete na čítačku pre riadiacu jednotku; hnedý vodič potom ovláda zelenú LED a žltý bzučiak čítačky.
• Vlastný PIN používateľa: každý používateľ si môže svoj PIN zmeniť sám na klávesnici.
• Tichá prevádzka: zvuky, červenú LED aj podsvietenie klávesnice možno nastaviť alebo vypnúť.

Zapojenie vodičov a montáž

Montáž je jednoduchá: podľa otvorov v zadnom kryte označíte a vyvŕtate otvory, zadný kryt upevníte hmoždinkami, prestrčíte kábel a zapojíte vodiče (nepoužité vodiče izolujte) a nasadíte predný kryt, ktorý zoskrutkujete so zadným.

Vodiče: NC (oranžová), COM (fialová) a NO (modrá) sú kontakty relé pre zámok; GND (čierna) a DC+ (červená, 10–24 V DC) slúžia na napájanie; OPEN (žltá) je tlačidlo Exit, D_IN (hnedá) dverový kontakt, ALARM− (sivá) záporný pól externého alarmu, D0 (zelená) a D1 (biela) Wiegand vstup / výstup a dva vodiče BELL (ružové) sú pre externý zvonček.

Pri použití bežného (spoločného) napájacieho zdroja pre terminál aj zámok je podľa výrobcu nutná ochranná dióda 1N4004 alebo ekvivalentná, inak môže dôjsť k poškodeniu čítačky. Terminál potrebuje 10–24 V DC; pri zámku s vyšším príkonom počítajte s dostatočne dimenzovaným zdrojom (odporúčame 12 V DC / 1–2 A).

Prvé zapnutie a najčastejšie kroky pri programovaní

• Vstup do programovania: * kód správcu # – predvolený kód správcu je 123456, po prvom zapnutí ho zmeňte.
• Zmena kódu správcu: 0# nový kód # nový kód znova # – kód správcu je ľubovoľných 6 číslic.
• Pridanie používateľa: karta – 1# a priložiť kartu (alebo zadať číslo karty a #); odtlačok prsta – 1# a prst priložiť trikrát; PIN – 1# a zadať 4–6 číslic a #.
• Zmazanie používateľa: 2# a priložiť kartu alebo prst či zadať číslo karty alebo PIN; všetkých používateľov zmaže 2# kód správcu #.
• Ukončenie programovania: *
• Obnovenie továrenského nastavenia: podržte tlačidlo Exit, zapnite napájanie a po dvoch pípnutiach tlačidlo uvoľnite; potom priložte kartu správcu, alebo trikrát odtlačok prsta správcu (jedno z toho) – rozsvieti sa červená LED a zaznie pípnutie. Používatelia sa pri obnovení továrenského nastavenia nezmažú.

Odporúčané použitie

Elektronické prístupové systémy s odtlačkom prsta, kartou a PIN kódom sa hodia všade tam, kde kľúče nestačia alebo sa strácajú:

• Prístupový systém pre bytové domy, rodinné domy a kancelárie
• Menšie firmy, technické miestnosti, sklady
• Hotely, penzióny a iné ubytovacie zariadenia
• Bránky, garáže a vedľajšie vchody, kde terminál zostáva vonku v daždi aj mraze (IP66, −20 až +60 °C)
• Spoločenstvá vlastníkov, firmy a správcovia objektov s veľkým počtom používateľov (až 10 000 kariet a PIN kódov)
• Priechody a oddelené zóny (režim Interlock s dvoma terminálmi)
• Miesta, kde je potrebné multifunkčné riešenie prístupu a kontrola vstupu bez servera

Ovládanie v aplikácii a ukážkové videá

Ukážka funkčnosti aplikácie TUYA s klávesnicou a čítačkou ZONEWAY, ktorá aplikáciu TUYA tiež podporuje

Časté otázky k S30A

Koľko odtlačkov prstov a kariet S30A uloží?

Až 100 odtlačkov prstov a 10 000 používateľov s kartou alebo PIN kódom. ID odtlačkov je 1–100, ID kariet a PIN kódov 1–9988, ID 9989 a 9990 sú vyhradené pre používateľov anti-duress a 9991–10000 pre návštevníkov.

Aké karty čítačka číta?

Predávané prevedenie je určené pre karty Mifare (IC) na frekvencii 13,56 MHz; čítacia vzdialenosť je do 60 mm. Karty sa k terminálu prikladajú k značke karty na klávesnici.

Funguje terminál aj bez aplikácie?

Áno. Je to samostatný prístupový terminál: používatelia sú uložení priamo v zariadení a dvere otvoríte odtlačkom prsta, kartou alebo PIN kódom. Aplikácia Tuya Smart / Smart Life pridáva ovládanie z telefónu, kontrolu stavu dverí a dočasné PIN kódy. Zrušenie spárovania s aplikáciou vykonáte v programovaní príkazom 90# a kódom správcu; telefóny potom zariadenie nemôžu ovládať.

Ako obnoviť továrenské nastavenie a aký je predvolený kód?

Predvolený kód správcu je 123456 (po prvom zapnutí ho zmeňte na vlastný šesťmiestny). Továrenské nastavenie vrátite tak, že podržíte tlačidlo Exit, zapnete napájanie, po dvoch pípnutiach tlačidlo uvoľníte a priložíte kartu správcu, alebo trikrát odtlačok prsta správcu (jedno z toho). Uložení používatelia zostanú zachovaní.

Aké napájanie a aký zdroj S30A potrebuje?

Terminál pracuje na 10–24 V DC, pokojový prúd je do 50 mA a pri prevádzke do 120 mA. Zámok alebo magnet sa do výpočtu zdroja pripočítava zvlášť; bežne sa používa 12 V DC / 1–2 A. Pri spoločnom zdroji pre terminál aj zámok výrobca vyžaduje diódu 1N4004 alebo ekvivalentnú.

Dá sa S30A použiť ako čítačka k riadiacej jednotke?

Áno. V režime čítačky Wiegand terminál posiela dáta do riadiacej jednotky cez vodiče D0 a D1. Formát sa nastavuje v rozsahu 26–44 bitov, pri kartách Mifare aj 56 a 58 bitov; PIN možno odosielať ako 4 bity, 8 bitov (ASCII) alebo 10-miestne virtuálne číslo karty.

Popis spracoval špecialista – elektrotechnik. Technické údaje vychádzajú z návodu výrobcu.
