Magnetické zámky

Ako funguje magnetický zámok

Magnetický (elektromagnetický) zámok tvoria dve časti: elektromagnet na zárubni a kovová kotva čiže protikus na dverovom krídle. Pod napätím magnet kotvu pritiahne a drží dvere zatvorené, po odpojení napájania ich okamžite uvoľní. Zámok nemá mechanickú západku, a preto bez prúdu dvere nezaistí – všetky magnetické zámky v ponuke sú fail-safe. Porovnanie s čapovými zámkami a elektrickými otváračmi nájdete v prehľade elektrické zámky.

Menovitú prídržnú silu zámok dosiahne len vtedy, keď kotva dosadá na magnet celou plochou. Kotva sa preto nepriskrutkuje natvrdo, musí sa vedieť drobne vyrovnať; medzera medzi plochami silu výrazne zníži.

Akú prídržnú silu zvoliť

• 60 kg – kompaktný SEBURY SM-60, bočný SM-60L a zápustný EM-60SD pre skrine, kartotéky, vitríny a menšie dvere. Na hlavné vstupné dvere nie sú určené.
• 280 kg – pre dvere kancelárií, prevádzok, skladov a spoločných priestorov: povrchový SEBURY BEL-004 s LED signalizáciou, zápustný SC280T, vodotesný SG280 alebo EL-250 so vstavaným odchodovým tlačidlom.

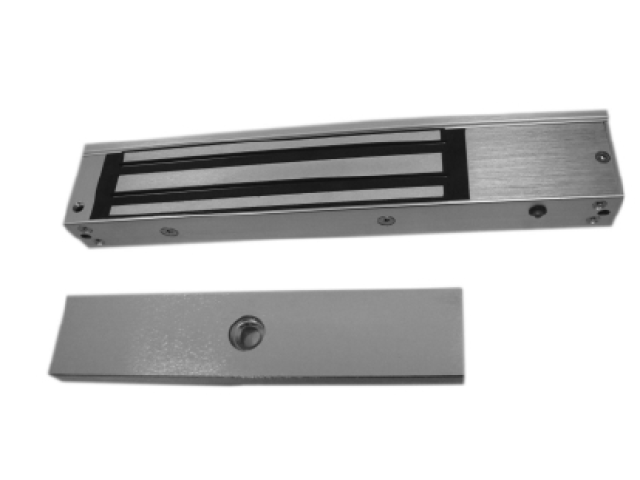

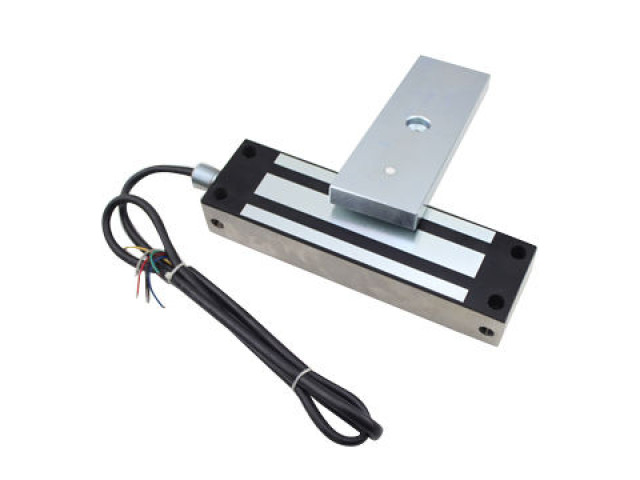

• 500 kg – SEBURY SM-500 a vodotesný SG500 pre rovnaké typy dverí s vyššou rezervou sily.

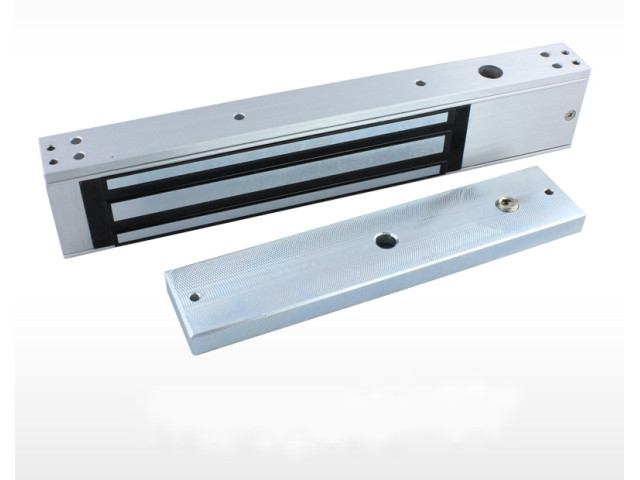

• 750 kg – SEBURY SM750-ST so stavovým výstupom, LED a časovým oneskorením pre dvere s požiadavkou na vysokú prídržnú silu.

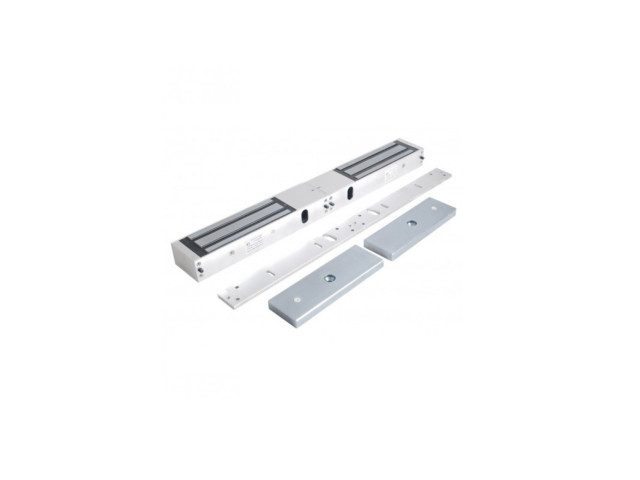

• 1 000 kg – dvojitý zámok SEBURY BEL-1200 (2 × 500 kg) pre široké a dvojkrídlové dvere.
• 1 200 kg – šmykový zámok SL-1200: magnet pritiahne protikus a šmykový mechanizmus ho navyše mechanicky zaistí. Úzke telo 35 mm, montáž zvisle aj vodorovne, na vnútorné použitie.

Uvedená sila je hodnota výrobcu pri ideálnom dosadnutí kotvy, preto pri výbere počítajte s rezervou.

Povrchová, zápustná, alebo vonkajšia montáž

• Povrchová montáž je najjednoduchšia: magnet sa priskrutkuje na zárubňu na chránenej strane dverí, kotva na krídlo.
• Zápustná montáž – SEBURY SC280T a EM-60SD sa zapúšťajú do rámu, takže nenarušujú vzhľad dverí. SC280T je určený na vnútornú inštaláciu.
• Vonkajšie prostredie – SEBURY SG280 a SG500 majú krytie IP65; aj pri nich musí byť káblové pripojenie pri montáži chránené.

Kovanie pre magnetické zámky: ZL, ZLC a U

Ak magnet alebo kotvu nemožno priskrutkovať priamo na zárubňu a krídlo – kvôli smeru otvárania, tvaru zárubne alebo sklu –, použite montážne kovanie. Každé je určené pre konkrétny model zámku:

• ZL-280 (trojdielne ZL kovanie) a FG-280 (dvojdielne) – pre BEL-004 na drevené a kovové dvere.
• ZLC-600 (jednodielne) – pre BEL-004 na drevené, sklenené aj kovové dvere podľa špecifikácie výrobcu.
• ZEL-280UL – U-kovanie na uchytenie protikusu BEL-004 na bezrámové sklo; UB-600 – držiak protikusu BEL-004 pre sklenené dvere.
• ZL-500 (trojdielne ZL) – pre SM-500 na drevené a kovové dvere; dvojitý BEL-1200 možno podľa konštrukcie dverí montovať s dvoma konzolami SM-ZL-500.
• ZB-60 – trojdielne kovanie pre SM-60 na drevené a kovové dvere.

Kovanie nemení prídržnú silu, krytie ani režim zámku. Pred objednaním overte model zámku, smer otvárania, hrúbku dverí a priestor na montáž. Všetky vyhotovenia nájdete v kategórii vložky a brackety.

Napájanie a zapojenie

Magnetický zámok odoberá prúd po celý čas, keď drží dvere. Príklady z ponuky: SM-60 približne 0,3 A, BEL-004 500 mA, SM-500 1 000 mA pri 12 V (500 mA pri 24 V), SM750-ST 420 mA. Zdroj aj spínací kontakt dimenzujte s rezervou a pri dlhých vedeniach počítajte s úbytkom napätia.

Zámok sa zapája cez rozpínací kontakt NC čítačky alebo klávesnice či riadiacej jednotky: platná karta alebo kód napájanie preruší a dvere sa uvoľnia. Na odchod zvnútra slúži odchodové tlačidlo, pri modeli SEBURY EL-250 je vstavané priamo v tele zámku. Stavový výstup zámkov BEL-1200, SM750-ST, SL-1200 a EL-250 umožní riadiacej jednotke strážiť, či sú dvere skutočne zamknuté.

Ak má zámok držať aj pri výpadku siete, použite zálohovaný zdroj, napríklad SEBURY BPS-04 s akumulátorom 12 V / 7 Ah. Záloha však nenahrádza riešenie protipožiarnej bezpečnosti: o použití zámku na únikových a požiarnych dverách rozhoduje projekt stavby a platné predpisy a montáž má vykonať kvalifikovaný technik.

Časté otázky

Je rozdiel medzi magnetickým a elektromagnetickým zámkom?

Nie, ide o to isté zariadenie. Prídržnú silu vytvára elektromagnet, preto sa používajú oba názvy.

Možno magnetický zámok použiť na sklenené dvere?

Áno, so zodpovedajúcim kovaním. Pre zámok BEL-004 je určené U-kovanie ZEL-280UL na bezrámové sklo, držiak protikusu UB-600 a kovanie ZLC-600.

Zostanú dvere zamknuté aj pri výpadku prúdu?

Len so zálohovaným zdrojom – bez napájania sa magnetický zámok vždy uvoľní. Ak majú dvere bez prúdu zostať zamknuté, zvoľte fail-secure čapový zámok.

Prečo zámok nedrží plnou silou?

Zvyčajne kotva nedosadá celou plochou, je priskrutkovaná natvrdo, alebo na zámok nedochádza plné napätie kvôli slabému zdroju či dlhému vedeniu. Skontrolujte vyrovnanie kotvy a napätie na svorkách zámku.

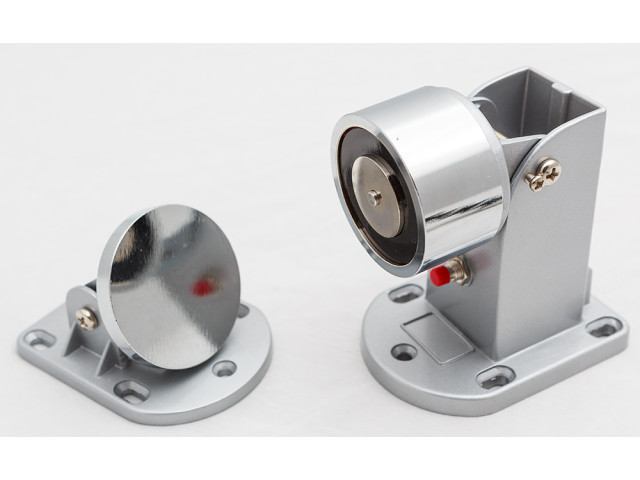

Čo je elektromagnetický držiak dverí?

ZONEWAY DH-60 nie je zámok, ale držiak, ktorý udrží dvere otvorené. Stlačením tlačidla na držiaku elektromagnet vypnete a dvere zatvoríte.
