ZONEWAY PCD-01 NFC je bezkontaktná RFID čítačka kariet pre prístupové systémy, ktorá číta obe bežné frekvencie: 125 kHz (EM) aj 13,56 MHz (MIFARE, NFC). Číslo priloženej karty posiela do riadiacej jednotky cez ... viac

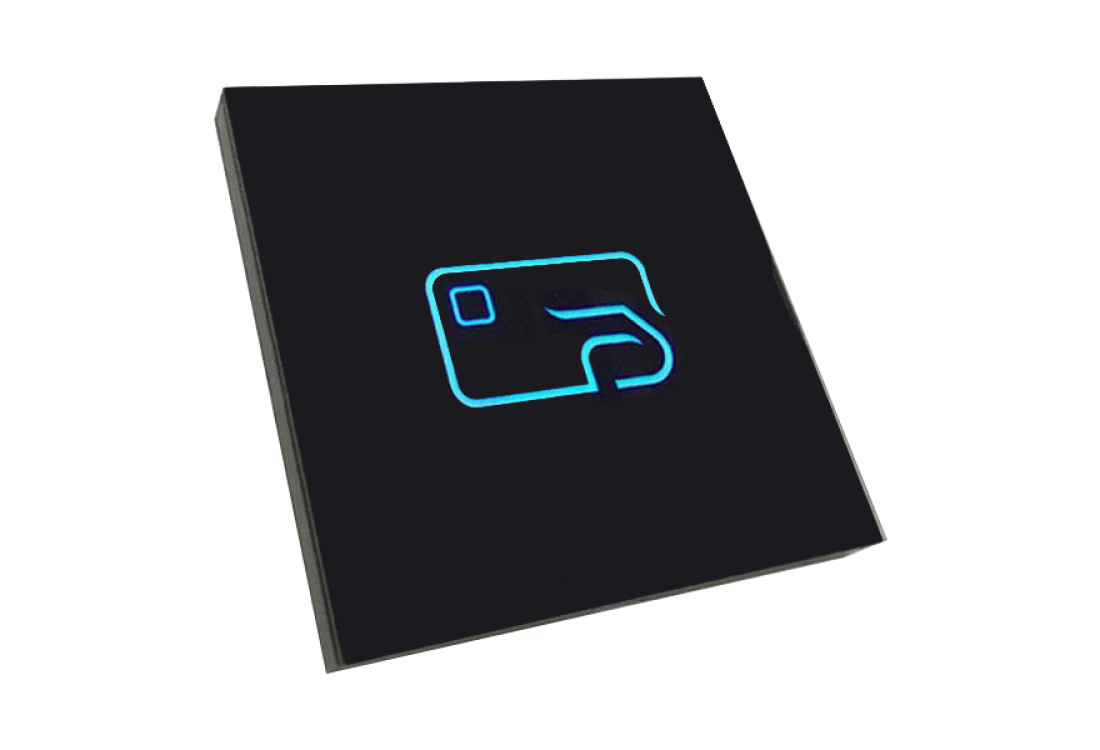

ZONEWAY PCD-01 NFC je bezkontaktná RFID čítačka kariet pre prístupové systémy, ktorá číta obe bežné frekvencie: 125 kHz (EM) aj 13,56 MHz (MIFARE, NFC). Číslo priloženej karty posiela do riadiacej jednotky cez Wiegand 26 alebo 34 bitov, napája sa z 9–15 V DC a tenké telo 86 × 86 × 8 mm sa montuje na stenu vedľa dverí.
Ktoré karty a čipy prečíta
Technický list výrobcu uvádza tieto médiá:
- 125 kHz: EM4100, EM4200, TK4100 (bežné EM prívesky a karty),
- 13,56 MHz: MIFARE Classic 1K a 4K, MIFARE Mini, Ultralight a Ultralight C, MIFARE Plus a vybrané DESFire,
- NFC: telefóny a ďalšie NFC médiá, ak posielajú stály identifikátor, ktorý riadiaca jednotka vie prijať.
Čítačka odovzdáva do systému číslo karty vo formáte Wiegand 26 alebo 34. Rozpoznanie typu karty ešte neznamená, že čítačka otvorí jej chránené aplikácie alebo šifrované sektory. Pri telefóne a špeciálnych kartách (dopravných, bankových) preto najprv vyskúšajte, či telefón alebo karta dáva stále rovnaké číslo a či ho kontrolér prijme.
Wiegand 26, alebo 34: voľba vodičom FOR
Formát výstupu sa volí vodičom FOR: keď FOR a GND nespojíte, čítačka posiela Wiegand 26, po ich prepojení Wiegand 34. Formát musí súhlasiť s nastavením riadiacej jednotky, inak kontrolér čísla kariet načíta chybne, alebo ich neprijme vôbec. Zapájajte podľa označenia vodičov v technickom liste a pri vypnutom napájaní 9–15 V.
Zapojenie k riadiacej jednotke
PCD-01 je čítačka, nie samostatný prístupový systém: dvere sama neotvára, relé nemá a používateľov neukladá. Oprávnenie vyhodnotí kontrolér, ústredňa alebo zabezpečovací systém so vstupom Wiegand 26/34, na ktorý čítačku pripojíte. Pri návrhu napájania počítajte na každú čítačku s odberom do 80 mA, v pokoji do 30 mA.
Zvoľte ju tam, kde sa v jednom objekte stretávajú staršie EM prívesky 125 kHz a nové karty MIFARE 13,56 MHz: obe skupiny používateľov potom prejdú tými istými dverami bez výmeny čipov. Čítanie trvá do 100 ms a úspešné načítanie potvrdí LED a zvukový signál.
Technické údaje čítačky PCD-01
| Model | ZONEWAY PCD-01 NFC |
| Frekvencia | 125 kHz a 13,56 MHz |
| Médiá 125 kHz | EM4100, EM4200, TK4100 |
| Médiá 13,56 MHz | MIFARE Classic 1K/4K, Mini, Ultralight (C), Plus, vybrané DESFire; NFC podľa kompatibility |
| Výstup | Wiegand 26 / Wiegand 34 (voľba vodičom FOR) |
| Napájanie | DC 9–15 V |
| Prúd | ≤ 80 mA pri čítaní, ≤ 30 mA v pokoji |
| Čítacia vzdialenosť | ≤ 50 mm |
| Doba čítania | do 100 ms |
| Signalizácia | LED a zvukový signál |
| Pracovná teplota | −15 °C až +60 °C |
| Relatívna vlhkosť | 5–95 % |
| Rozmery | 86 × 86 × 8 mm |
| Farba | čierna |
Softvér a návody na stiahnutie
K čítačke patrí technický list výrobcu s tabuľkou podporovaných kariet a s popisom vodičov vrátane voľby formátu Wiegand.
Technický list ZONEWAY PCD-01 NFC (PDF)
Otázky montážnikov k PCD-01
Otvorí čítačka dvere bez riadiacej jednotky?
Nie. Nemá relé ani pamäť používateľov, číslo karty len posiela cez Wiegand 26/34 do kontroléra, ktorý o vstupe rozhodne.
Prečíta existujúce modré EM prívesky aj nové MIFARE karty?
Áno. EM4100 a TK4100 na 125 kHz aj MIFARE Classic na 13,56 MHz sú v technickom liste, takže v objekte môžu platiť oba druhy.
Ako prepnem na Wiegand 34?
Prepojte vodič FOR s GND. Bez prepojenia čítačka pracuje vo Wiegand 26.
Popis spracoval špecialista – elektrotechnik. Údaje podľa technického listu PCD-01.
