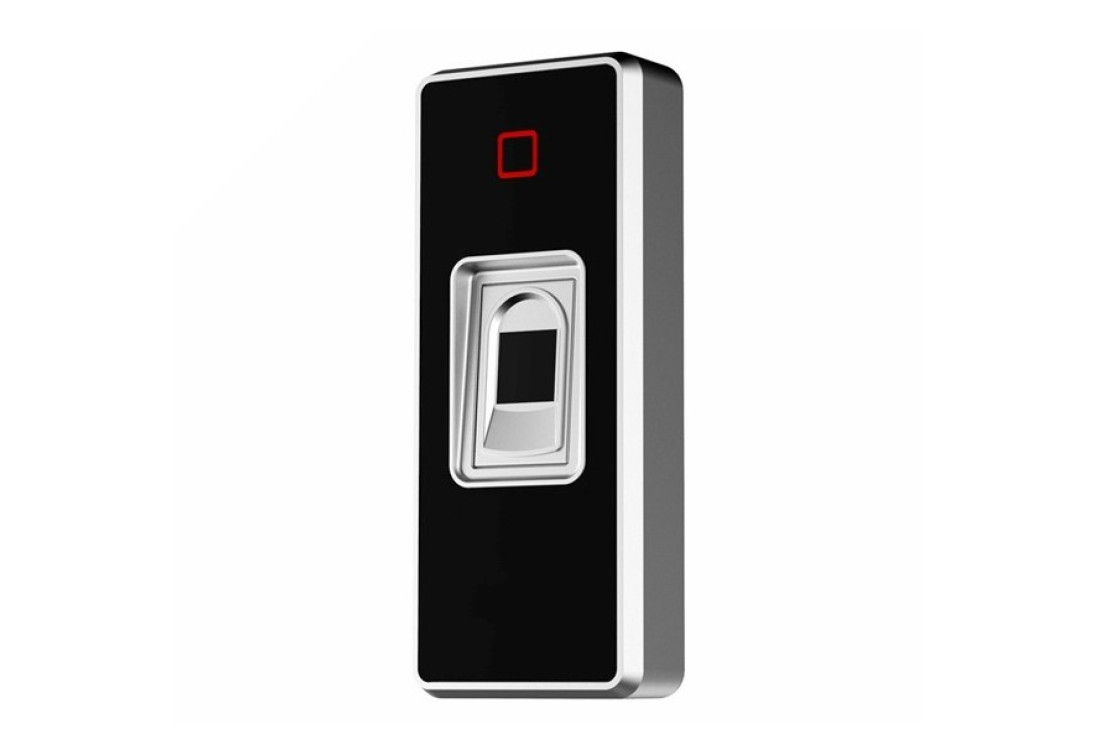

Kapacitné EM biometrická čítačka ZONEWAY F6-W

ZONEWAY F6-W – kapacitná čítačka odtlačkov a EM kariet

Kapacitná F6-W vodotesná biometrická čítačka s WG26, IP68, EM 125kHz, Vyhotovenie čítačky antivandal, kapacita pamäte čítačky je 200ks odtlačkov prstov a 500ks RFID kariet.

Princíp činnosti kapacitnej čítačky je založený na využití rozdielu kapacity medzi doskou snímača a povrchom prsta (vyvýšeniny a priehlbiny). Snímač predstavuje jednu dosku kapacitora a druhú dosku interpretujú jednotlivé miesta na prste. Odtlačok sa tak z pixelov získava v digitálnej forme. Pre načítanie obrazu sa prst prikladá na citlivú plochu osadenú veľkým množstvom elektród. Tie prevedú kapacitne odtlačok prsta na digitálny obraz, ktorý sa ďalej spracováva. Papilárne línie sú k podložke viac priľahlé ako medzery medzi nimi, čo sa prejaví odlišnou kapacitou snímanou elektródami.

• Výhody - malý rozmer, jednoduchý princíp funkčnosti, vysoká kvalita a vysoká miera zabezpečenia (odtlačky prstov možno len ťažko kopírovať fotografiou a pod.)
• Nevýhody - kratšia doba životnosti, opotrebenie snímača; snímač je väčšinou nutné meniť v rozmedzí 3 rokov (čo je skôr problém z organizačného hľadiska, ako z pohľadu ceny).

Vlastnosti čítačky

• Kovová. Antivandal.
• Čítačka odtlačkov prstov, kontrolér vstupu, WG26 vstup / výstup
• Kapacita: 200 odtlačkov prstov a 500 kariet 125kHz - EM
• Dve možnosti prístupu: kartou, odtlačkom prsta

Správa používateľov bez počítača

Používatelia sa pridávajú pomocou infračerveného ovládača alebo správcovského odtlačku či karty. Na neskoršie odobratie konkrétneho používateľa si poznačte jeho ID. Správcovské identifikátory ukladajte oddelene od bežných prístupových médií.

Wiegand vstup a výstup

F6-W môže ovládať dvere samostatne alebo odovzdávať identifikáciu kontroléru cez Wiegand 26. V režime čítačky vytvára pre uložený odtlačok virtuálne číslo karty z identifikátora zariadenia a ID používateľa. Pripojená externá čítačka môže používať inú kartovú technológiu; vstavaná čítačka F6-W naďalej pracuje s EM 125 kHz.

Technické parametre F6-W

Originál EN návod na stiahnutie TU

Schéma zapojenia:

Ukážka prevádzky:
