Autonómna prístupová klávesnica ZONEWAY SA-0109EM

Kódová klávesnica / čítačka RFID čipov SA-0109 pracuje ako autonómna jednotka (bez nutnosti dokupovať ústredňu, ovládaciu jednotku a pod.). Vzhľadovo veľmi elegantná. Súčasťou zariadenia je tlačidlo zvončeka, ktoré sa pripojí k zvončeku v dome. Na autorizáciu vstupu je možné použiť RFID karty, používateľský PIN alebo ich kombináciu. Disponuje pamäťou pre 500 používateľov (ukladanie priamo v mikroprocesore, nehrozí strata dát). Kryt je vyrobený z plastu s imitáciou kovu, ktorá odolá nepriazni počasia a vandalom.  Nejde o vodotesné zariadenie - nesmie byť vystavené priamemu dažďu. Čítacia vzdialenosť RFID EM 125 kHz kariet je max 5-8 cm.

SA-0109 plne využíva kvalitného elektronického obvodu a precízneho spracovania. Čítačka/klávesnica CRYPTON SA-0109 je využívaná najmä pri zabezpečení domácností a malých firiem. Programovanie používateľov sa vykonáva veľmi jednoducho pomocou klávesnice. Zapojenie je veľmi jednoduché podľa farebných vodičov. Zariadenie môže byť zapojené s rôznymi elektrickými zámkami bez zmeny zapojenia.

Výstupom je relé 12 V / 3 A s možnosťou ovládať elektrický zámok alebo iné zariadenie. Ku čítačke je možné pripojiť odchodové tlačidlo (BT, sButton), Na zadnej strane čítačky je umiestnený spínač (tamper) a alarm na signalizáciu sňatia zadného krytu.

Technické parametre

• Typ: SA-0109
• Prevedenie: plast (imitácia kovu)
• Použitie: vnútorné (IP 53)
• Napájanie: 12~24 V DC
• Max. zaťažiteľnosť výst. relé: 12 V / 3 A
• Poplachový výstup: 1 x tranzistor 150 mA
• Odoberaný prúd: ≤ 20 mA (v pohotovosti), ≤ 100 mA (pri činnosti)
• Autorizácia prístupu: RFID karta, PIN, RFID karta + PIN
• Typ RFID kariet: EM 125 kHz
• Čítacia vzdialenosť karty: 5 - 8 cm
• Počet používateľov: 500 kariet, 1 master PIN
• Prevádzková teplota: - 10°C ~ +60°C
• Rozmery: 130 x 75 x 17 mm
• Formát výstupu: NA
• Výstupný formát klávesnice: NA
• Optická signalizácia: LED dióda
• Audio signalizácia: bzučiak čítačky

• Programovanie čítačky pomocou klávesnice na čítačke.
• Pripojenie doplnkového príslušenstva: odchodové tlačidlo, zvonček, ...

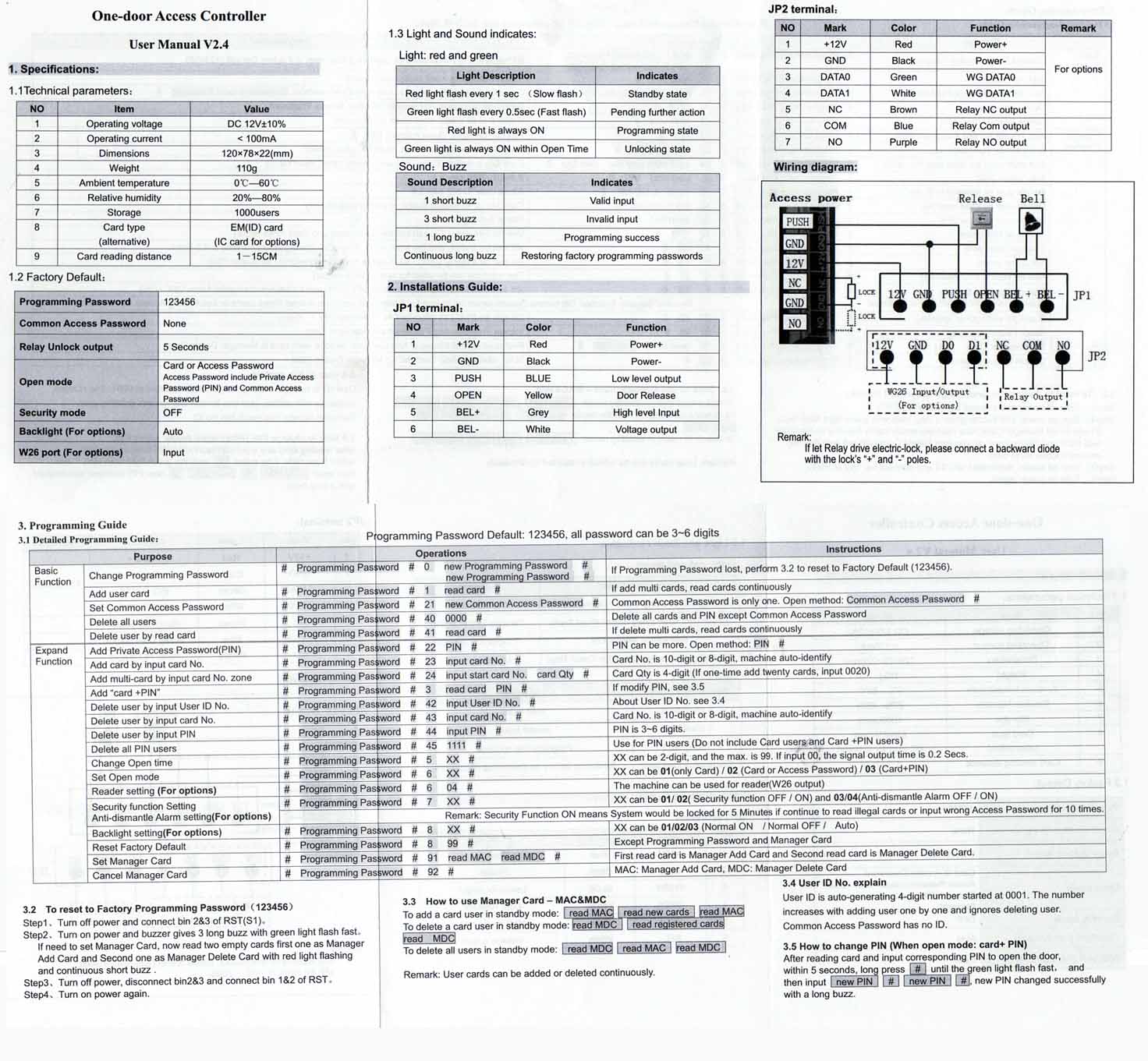

Iba anglický návod

Installing wiring diagram：
