WiFi riadiaca jednotka pre jedny dvere a Wiegand čítačku | SEBURY sBoard III

SEBURY sBoard III WiFi je kompaktná autonómna riadiaca jednotka pre jedny dvere, ktorá oddeľuje vonkajšiu Wiegand čítačku od relé ovládajúceho zámok. Citlivá rozhodovacia a spínacia časť tak môže byť ukrytá na chránenej strane dverí. Samotné rozobratie vonkajšej čítačky preto neposkytne priamy prístup ku kontaktom zámku.

Jednotka prijíma identifikátory z kompatibilnej RFID čítačky, biometrického snímača alebo kódovej klávesnice cez Wiegand a podľa uložených oprávnení zopne výstupné relé. Podporuje až 1 000 hardvérových používateľov a ponúka režimy karta, PIN, karta alebo PIN, karta s PIN a kombinácie viacerých kariet či kódov.

Mobilná správa cez WiFi

WiFi verzia pridáva správu cez mobilnú aplikáciu Tuya pre Android a iOS. V aplikácii možno spravovať až 500 aplikačných používateľov, pridávať a odstraňovať používateľské karty, nastavovať časové obmedzenia, vytvárať jednorazové alebo periodické dočasné kódy, kontrolovať históriu otvorenia a vzdialene vydať povel na odomknutie. Vzdialené funkcie závisia od dostupnosti internetu, WiFi siete a cloudovej služby aplikácie; lokálne uložené prístupové oprávnenia zostávajú v kontroléri.

Široká kompatibilita Wiegand

• vstup Wiegand 26–44, 56 a 58 bitov,
• podpora klávesníc so 4-bitovým, 8-bitovým ASCII alebo 10-bitovým virtuálnym výstupom,
• jedno prepínacie relé NO/NC/COM so zaťažiteľnosťou do 2 A,
• nastaviteľný čas zopnutia relé 0–99 sekúnd,
• vstup pre odchodové tlačidlo a dverový kontakt,
• výstup pre externý alarm a podpora externého zvončeka,
• možnosť prepojiť dve jednotky do vzájomného blokovania dvoch dverí,
• prenos používateľských dát medzi kompatibilnými jednotkami, s výnimkou odtlačkov prstov.

Zapojenie elektrického zámku

Relé NO/NC/COM umožňuje ovládať fail-safe aj fail-secure zámky. Pri spoločnom napájaní kontroléra a zámku treba použiť ochrannú diódu podľa schémy a dodržať polaritu; pri použití bezpotenciálového kontaktu sa upravia prepojky na doske. Napätie zdroja musí vyhovovať kontroléru aj napájanému zámku a zdroj musí mať rezervu na jeho rozbehový prúd.

Technické vyobrazenie a mobilná aplikácia

Návody

• Návod k riadiacej jednotke
• Návod k WiFi a mobilnej aplikácii

Dôležité vlastnosti

Riadiacu jednotku možno programovať priloženým infračerveným ovládačom a podporuje prenos používateľských údajov medzi kompatibilnými jednotkami; odtlačky prstov sa neprenášajú. Režim TOGGLE pracuje ako bistabilné relé: platná karta alebo kód zmení stav na zopnutý a ďalšia platná identifikácia ho opäť rozopne. Táto funkcia sa hodí napríklad na dlhodobé odblokovanie počas otváracej doby, musí však byť zvolená s ohľadom na bezpečnosť dverí.

WiFi pripojenie používa pásmo 2,4 GHz. Vzdialená správa a upozornenia vyžadujú funkčnú miestnu WiFi, internet a dostupnú cloudovú službu Tuya Smart alebo Smart Life. Pri výpadku WiFi zostávajú lokálne uložené karty a PINy v nevolatilnej pamäti a bežný lokálny vstup môže pokračovať.

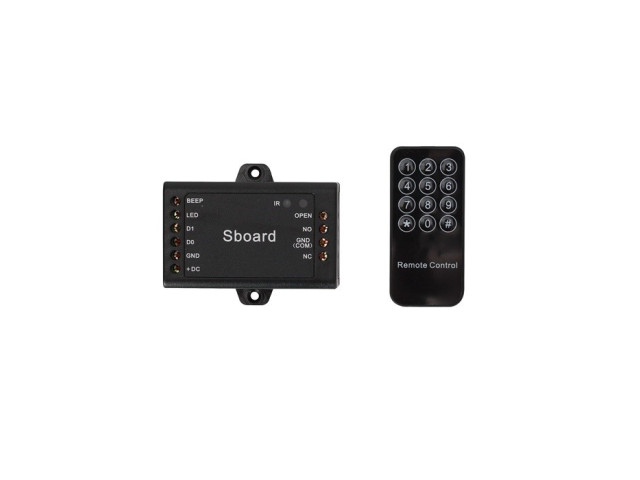

Obsah dodávaného balenia

• 1× riadiaca jednotka sBoard III WiFi,
• 1× infračervený programovací ovládač,
• používateľská príručka, montážna súprava a ochranná dióda pre elektrický zámok.

Predávaná WiFi revízia je podľa návodu napájaná 12 V DC, podporuje 1 000 lokálnych a 500 aplikačných používateľov, Wiegand 26–44/56/58 bitov a nastavenie relé 0–99 sekúnd. Starší text obsahoval parametre inej ne-WiFi revízie 12–28 V AC/DC a Wiegand 64; tieto hodnoty preto na predávanú WiFi variantu neprenášame.

Ďalšie programovacie a inštalačné videá

Dve videá prinášajú: ukážku práce s mobilnou aplikáciou a praktické ovládanie prístupového zariadenia. Rozhranie aplikácie sa môže podľa verzie líšiť.

SEBURY sBoard III WiFi je bezpečnostne výhodný kontrolér pre jedny dvere so širokým Wiegand vstupom, lokálnou pamäťou používateľov a pohodlnou vzdialenou správou.
