Každý videodistributor (rozbočovač) zbernicového (2D) dvojdrátového systému ZONEWAY ZW-504 je schopný rozbočiť video pre 4ks tlačidiel zvončekov Originál EN návod TU CZ návod na stiahnutie TU Rýchly ná...

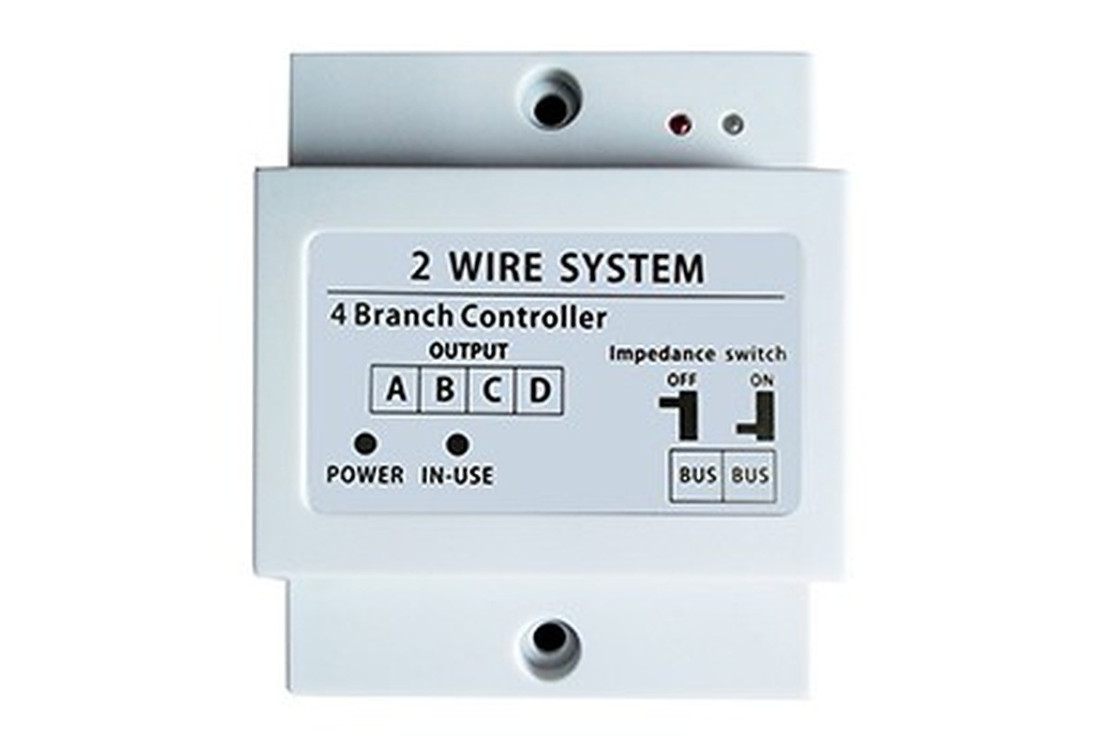

Každý videodistributor (rozbočovač) zbernicového (2D) dvojdrátového systému ZONEWAY ZW-504 je schopný rozbočiť video pre 4ks tlačidiel zvončekov
Originál EN návod TU
CZ návod na stiahnutie TU
Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU
| Rozbočovač | |
|---|---|
| Model | ZONEWAY ZW-504D |
| Typ | video distribútor (rozbočovač) 2-vodičového systému so 4 vetvami a ochranou proti skratu |
| Použitie | rozbočenie videa k štyrom dverovým staniciam / tlačidlám zvončekov (A, B, C, D k dverovým staniciam); podľa návodu výrobcu možno prístroj použiť aj opačne |
| Izolačná ochrana | každá vetva je osobitne chránená – skrat na jednej vetve neovplyvní ostatné zariadenia na zbernici |
| Samokontrola | po skrate kontrola za 10 s, ďalej za 60 s, 5 min, 10 min a potom každých 30 min; kontrolka IN-USE trikrát rýchlo bliká |
| Napájanie a zapojenie | |
| Napájanie | DC 20–30 V |
| Zapojenie | 2 vodiče bez polarity; vstup BUS, výstupy A, B, C, D |
| Kontrolky | POWER (napájanie), IN-USE (príjem signálu; rýchle blikanie = ochranný režim po skrate) |
| Prepínač impedancie | posledný rozbočovač na konci zbernice sa nastaví do polohy ON (kontrolka napájania potom zoranžovie) |
| Vyhotovenie | |
| Rozmery | 89 × 70 × 45 mm (výška × šírka × hĺbka) |
| Montáž | na stenu alebo na lištu DIN |
| Pracovná teplota | −10 °C až +40 °C (návod výrobcu) |
