Každý videodistribútor (rozbočovač) zbernicového (2D) dvojdrôtového systému ZONEWAY ZW-507 je schopný rozbočiť video pre 12ks monitorov alebo dverových jednotiek zvončekov. Vhodný do bytových domov či nebytovýc... viac
Každý videodistribútor (rozbočovač) zbernicového (2D) dvojdrôtového systému ZONEWAY ZW-507 je schopný rozbočiť video pre 12ks monitorov alebo dverových jednotiek zvončekov. Vhodný do bytových domov či nebytových priestorov, ako sú kancelárie.
Originál EN návod TU
CZ návod na stiahnutie TU
Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU
| Zosilňovač | |
|---|---|
| Model | ZONEWAY ZW-507 |
| Typ | video zosilňovač (zbernicový zosilňovač) a prvok na prepájanie väčších 2-vodičových systémov |
| Dosah | najviac 140 m od prvej dverovej stanice k ZW-507 a najviac 140 m od posledného monitora k ZW-507 |
| Počet účastníkov | nad 32 účastníkov sa zapájajú zosilňovače po dvoch do skupín; až 8 zosilňovačov = 128 účastníkov (skupiny 1001–1032, 2001–2032, 3001–3032, 4001–4032) |
| Prepínače DIP | 6: DIP 2 a DIP 6 = ON (prispôsobenie impedancie videa); DIP 4–5 = adresa zosilňovača (prvý až štvrtý); DIP 1 a 3 vyhradené |
| Napájanie a vyhotovenie | |
| Napájanie | DC 24 V |
| Odber | v pohotovostnom režime 13,5 mA, pri prevádzke 156 mA |
| Zapojenie | 2 vodiče bez polarity |
| Rozmery | 162 × 90 × 40 mm (návod výrobcu; poradie rozmerov neuvedené, cenník výrobcu uvádza chybne rozmer iného prístroja) |
Zoneway ZW-202 power separator/napájač videozvončekov slúži na napájanie systému 2D (dvojdrôto..

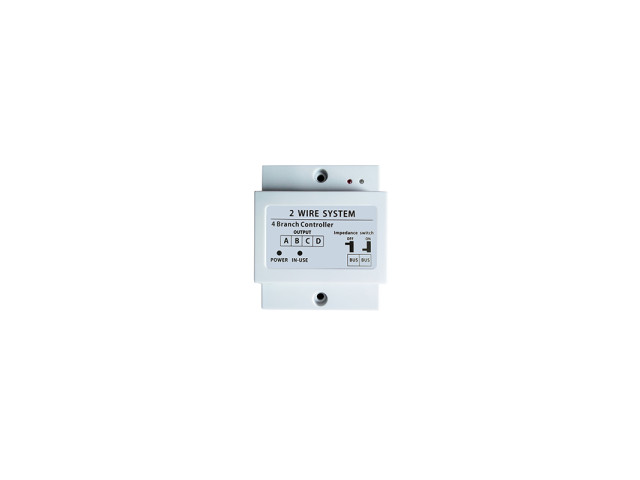

Každý videodistributor (rozbočovač) zbernicového (2D) dvojdrátového systému ZONEWAY ZW-504 je schopn..
