Bezdrôtové ovládanie jedných dverí pomocou karty alebo PINu ZONEWAY SK7 spája bezdrôtovú RFID klávesnicu s tlačidlom zvončeka, riadiacu jednotku a bezdrôtové odchodové tlačidlo. Klávesnica komunikuje s jedno... viac
Bezdrôtové ovládanie jedných dverí pomocou karty alebo PINu

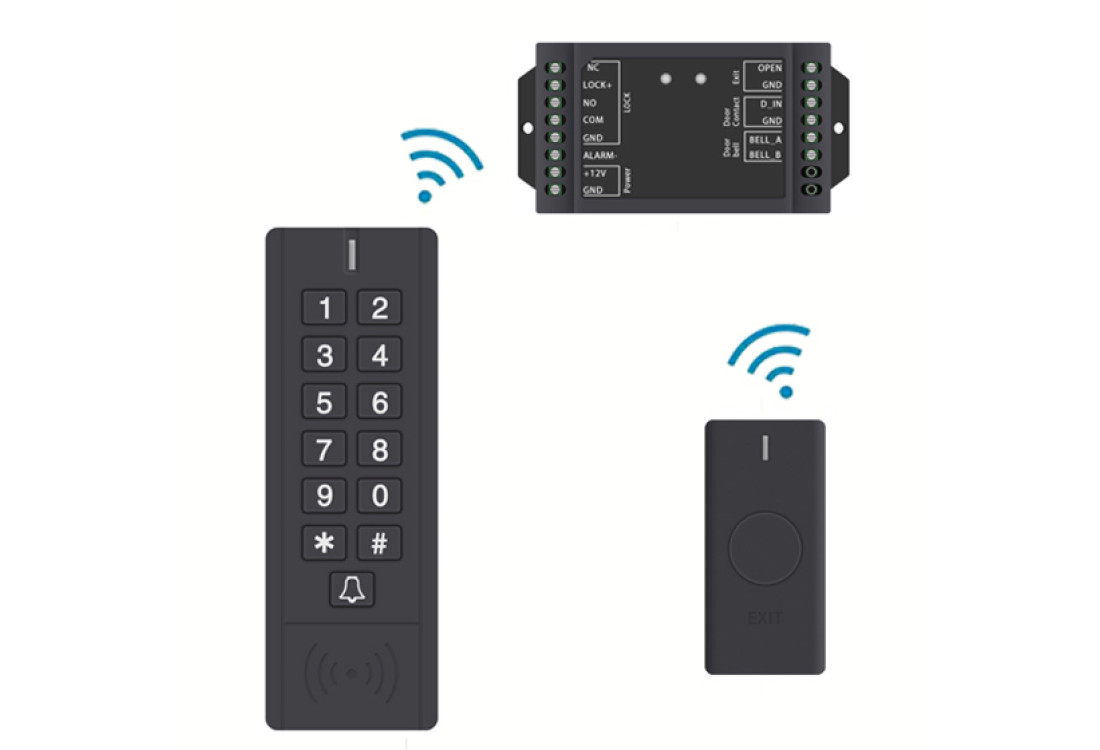

ZONEWAY SK7 spája bezdrôtovú RFID klávesnicu s tlačidlom zvončeka, riadiacu jednotku a bezdrôtové odchodové tlačidlo. Klávesnica komunikuje s jednotkou na frekvencii 433 MHz pomocou šifrovaného plávajúceho kódu. Medzi klávesnicou a prijímačom tak nemusíte viesť dátový kábel; riadiaca jednotka a elektrický zámok však potrebujú napájanie a zapojenie podľa schémy.
Hlavné vlastnosti zostavy SK7
- Vodotesná bezdrôtová klávesnica IP65
- Frekvencia: 433 MHz
- Kapacita až 600 používateľov PIN/karty (100 návštevných + 500 bežných používateľov)
- Dĺžka PIN: 4 ~ 8 číslic
- Komunikačná vzdialenosť: max. 50m
- Dverový kontakt, alarm a zvonček
- Podsvietená klávesnica
- Pulzný režim, prepínací režim
- Trojfarebná stavová LED signalizácia
- Ultra nízka spotreba energie (bezdrôtová klávesnica<10uA, bezdrôtové odchodové tlačidlo: <10uA)
- Podporuje integráciu 1x bezdrôtovej klávesnice RFID a 1x bezdrôtového odchodového tlačidla alebo 2x bezdrôtovej klávesnice
Správa bežných používateľov a návštev
Čítačka pracuje s kartami EM 125 kHz a PINmi s dĺžkou 4–8 číslic. Možno zvoliť vstup PINom, kartou alebo kombináciou karty a PINu. Pre návštevných používateľov možno podľa návodu obmedziť platnosť prístupu na 1–9 použití; po vyčerpaní nastaveného počtu sa oprávnenie zneplatní. To sa hodí pre jednorazové návštevy alebo servis.
Impulz alebo trvalé prepnutie relé
V impulznom režime sa zámok ovláda počas nastavenej doby. Prepínací režim Toggle ponechá relé v novom stave až do ďalšieho platného prístupu. Riadiaca jednotka má kontakty NO, NC a COM so zaťažením najviac 2 A; zámok a napájací zdroj voľte podľa ich elektrických parametrov.
Napájanie, zvonček a kontrola dverí
Klávesnicu napájajú tri batérie AAA, bezdrôtové odchodové tlačidlo batéria CR2032 a riadiacu jednotku zdroj 12 V DC. Klávesnica aj tlačidlo signalizujú slabé batérie. Krytie IP65 sa vzťahuje na klávesnicu, nie automaticky na všetky súčasti zostavy.
Po pripojení dverového kontaktu možno sledovať nedovreté alebo násilne otvorené dvere. Jednotka podporuje vnútorný aj pripojený externý zvonček a alarmovú signalizáciu. Údaje o dosahu predstavujú maximálnu hodnotu; skutočné podmienky inštalácie a prekážky ovplyvňujú bezdrôtové spojenie.
Schéma zapojenia a rozmery
Špecifikácia výrobcu:
Programovací návod na stiahnutie TU
| Parameter | ZONEWAY SK7 |
|---|---|
| Základné údaje | |
| Model | ZONEWAY SK7 |
| Typ | bezdrôtová RFID klávesnica s riadiacou jednotkou, zvončekom a bezdrôtovým odchodovým tlačidlom pre jedny dvere |
| Používatelia a prístup | |
| Kapacita | 600 používateľov PIN / karty (500 bežných + 100 návštevných) |
| Dĺžka PIN | 4–8 číslic |
| Karty | EM 125 kHz |
| Režimy prístupu | PIN alebo karta (predvolené), iba PIN, alebo PIN + karta |
| Návštevní používatelia | platnosť možno obmedziť na 1–9 použití |
| Ochrana proti hádaniu kódu | po 10 chybných pokusoch do 10 minút možno zablokovať prístup na 10 minút (voliteľné) |
| Ochrana proti demontáži | alarm pri násilnom odtrhnutí klávesnice (voliteľný) |
| Bezdrôtová časť a relé | |
| Frekvencia | 433 MHz, šifrovaný plávajúci kód |
| Komunikačná vzdialenosť | až 50 m (závisí od konkrétnych podmienok a sledovanej scény) |
| Režim relé | impulzný (0,5–99 s, predvolene 5 s) alebo prepínací (toggle) |
| Zaťaženie kontaktov relé | NO, NC, COM; max. 2 A |
| Vstupy a výstupy riadiacej jednotky | dverný kontakt, odchodové tlačidlo (drôtové), externý zvonček, výstup alarmu |
| Napájanie a spotreba | |
| Klávesnica | 3× batéria AAA; pokojový prúd ≤ 10 µA, prevádzkový ≤ 80 mA |
| Riadiaca jednotka | 12 V DC ± 20 %; prevádzkový prúd ≤ 50 mA (pokojový ≤ 20 mA) |
| Bezdrôtové odchodové tlačidlo | 1× batéria CR2032; pokojový prúd ≤ 10 µA, prevádzkový ≤ 30 mA |
| Signalizácia | trojfarebná LED, bzučiak, upozornenie na slabé batérie |
| Vyhotovenie a prostredie | |
| Krytie a teplota klávesnice | IP65; prevádzková teplota −40 až +60 °C, vlhkosť 10–90 % RH |
| Materiál | ABS |
| Rozmery klávesnice | 134 × 48 × 25 mm |
| Rozmery riadiacej jednotky | 85 × 50 × 25 mm |
| Rozmery odchodového tlačidla | 80 × 38 × 15 mm |
| Hmotnosť | klávesnica 150 g, riadiaca jednotka 62 g, tlačidlo 34 g |
| Montáž | samolepiace podložky 3M alebo skrutky |
