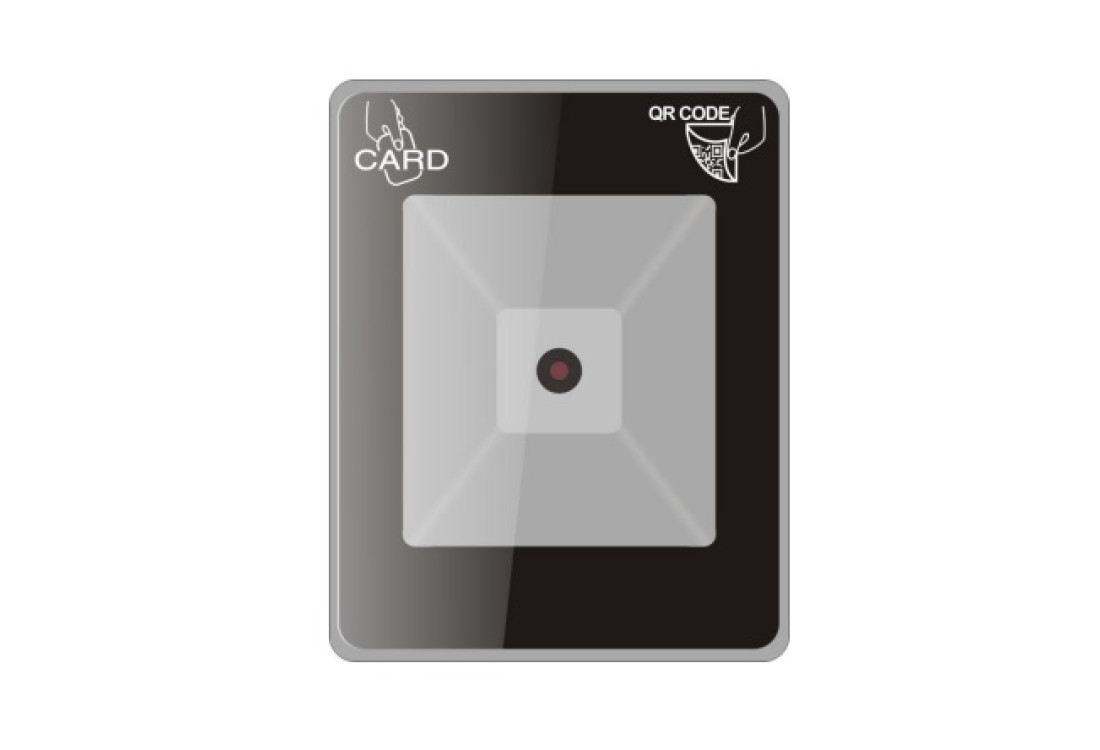

Podsvietená QR a MIFARE čítačka s RS232, RS485 a WG26/34 | ZONEWAY QR-6619

QR kód a MIFARE karta v jednej čítačke

Bezkontaktná čítačka QR kódov s výstupom WG, RS485 a RS232 a čítačka čipov (kariet) MIFARE 13,56MHz vyniká elegantným vzhľadom a jednoduchosťou a dá sa výhodne použiť pre mnohé aplikácie. Pre autorizáciu vstupu je možné vytlačiť QR kód alebo priložiť displej mobilného telefónu, kde sa zobrazí autorizovaný QR kód. Čítacia vzdialenosť RFID MIFARE 13,56MHz kariet je 3-6 cm, čítacia vzdialenosť QR kódu je až 20 cm (odporúčame max. 10 cm). Ergonomicky spracované plastové telo pre zapustenú inštaláciu je moderné a vyniká eleganciou technického riešenia.

Použitie a prepojenie s prístupovým systémom

Čítačka QR-6619 sa používa najmä ako doplnková čítačka v bezpečnostnom systéme na ochranu obchodných priestorov, kancelárií, výrobných závodov, bytových domov atď. Čítačku je možné využiť aj na krátkodobé prenájmy štúdií, ateliérov a izieb (napr. Airbnb), kde záujemcom stačí poslať QR kód pre prístup na rôzne podujatia a festivaly.

Dá sa pohodlne pripojiť k riadiacej jednotke ZONEWAY TUYA TC-C1 alebo sBoard III

Technické parametre QR-6619

• Snímacia technológia: CMOS
• Čítané kódy: QR kódy z displeja alebo papiera
• Rozlišovacia schopnosť: ≥ 5 mil
• Čítacia vzdialenosť QR podľa technickej špecifikácie: 1–8 cm
• Orientácia QR kódu pri čítaní: 360°
• Snímací uhol kamery: 80° vo zvislom aj vodorovnom smere
• Napájacie napätie: 5–12 V DC
• Komunikačné rozhrania podľa návodu: TTL, RS485, výstup Wiegand 26/34
• Automatický prísvit na čítanie pri slabom osvetlení
• Čas rozpoznania QR kódu: menej ako 0,5 s
• Maximálny počet používateľov: 20 000
• Signál odomknutia: jeden kontakt NO a jeden kontakt NC
• Vstup pre odchodové tlačidlo
• Počet väzieb IC karty na QR kód podporovaných aplikáciou: 20 000
• Čítané médiá podľa návodu: MIFARE One (IC karta), NFC telefónu a sériové číslo čínskeho preukazu druhej generácie
• Čítacia vzdialenosť karty podľa technickej špecifikácie: 3–10 cm
• Čas načítania karty: ≤ 0,3 s
• Rozmery: 92 × 74 × 55 mm
• Potvrdenie úspešného načítania: bzučiak

QR kód musí byť v systéme autorizovaný

Samotný obrázok QR kódu ešte nezakladá oprávnenie na vstup. Priložený návod opisuje registráciu používateľa a režim externej čítačky, v ktorom QR-6619 odovzdáva identifikátor cez Wiegand 26/34 do riadiacej jednotky. Pri návrhu zapojenia preto zjednoťte formát identifikátora a spôsob správy oprávnení s použitou jednotkou. RS485 slúži podľa návodu aj na nastavenie a import či export dát.

Nastavenie a dokumentácia

Softvér na nastavenie TU

Návod na stiahnutie TU
