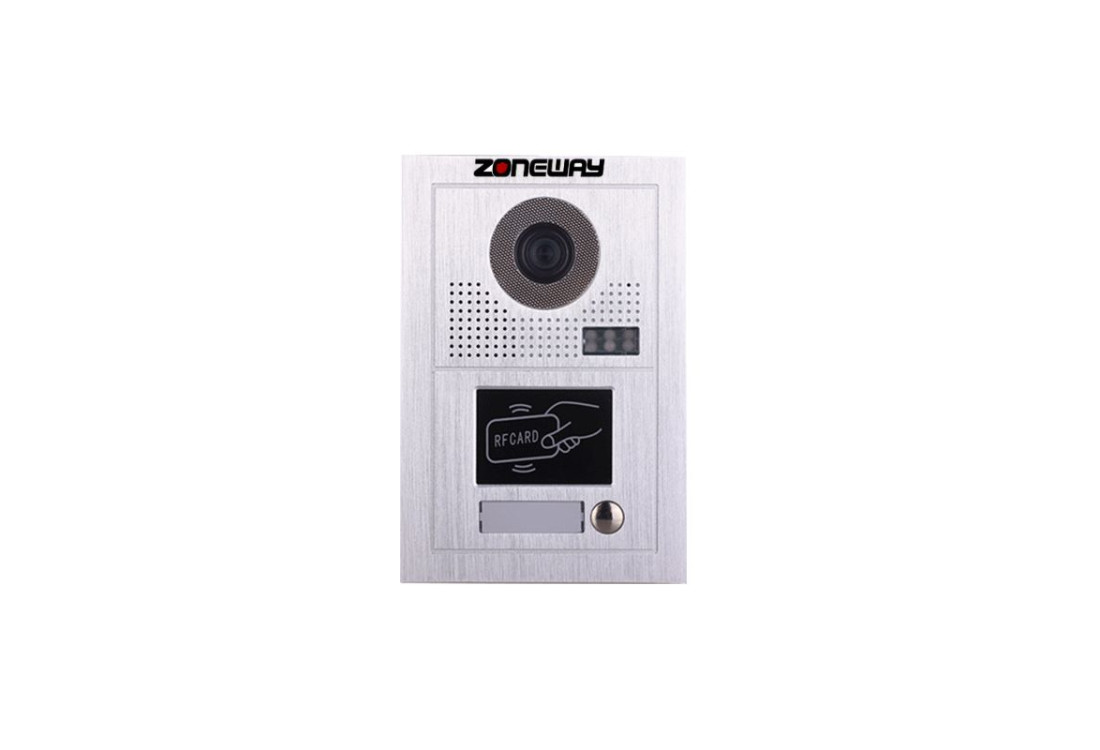

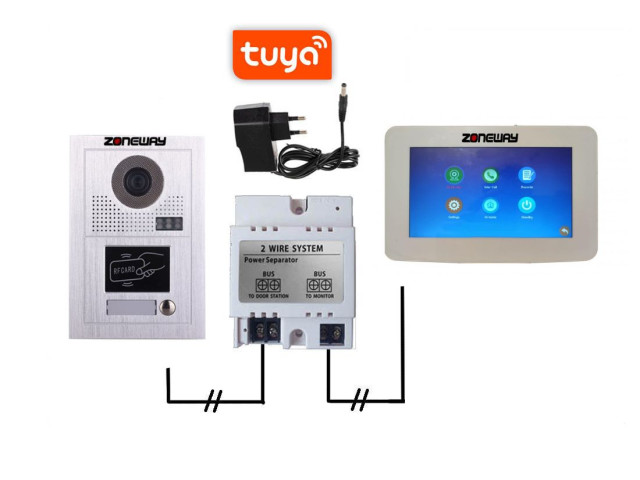

RFID prístupový systém/video zvonček - bytové tablo | ZONEWAY ZW-619-1D

Kvalitné kovové zbernicové 2D (2 žilové) štyroch tlačidlové bytové tablo videozvonku s RFID čítačkou, kamerou s nočným videním (IR prisvietením) a podsvietenými tlačidlami. Vďaka možnosti pripojenia na elektronický zámok priamo z ovládacej jednotky (monitora) môžete rovno zvoniacemu odomknúť. Odomknutie je možné aj cez P2P mobilnú aplikáciu, z každého bytu (majiteľa / nájomníka) zvlášť. Pripojenie elektrického zámku (12V DC) sa uskutočňuje k vonkajšej jednotke zvončeka.

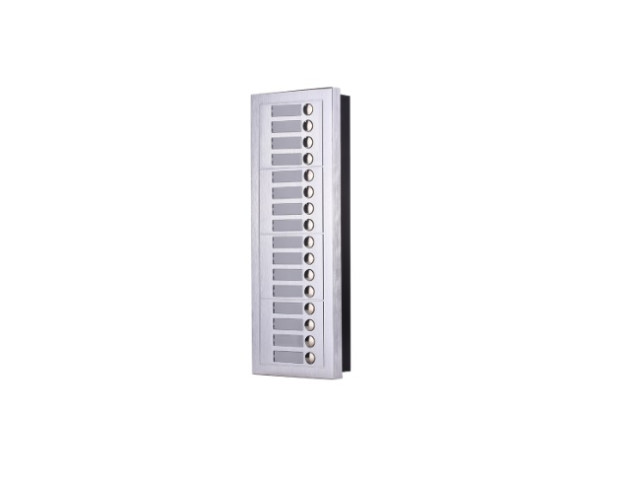

Bytová tabla je možné dodať / rozširovať vo variáciách uvedených nižšie prípadne s rozširujúcim tlačidlovým modulom ZW-619-16

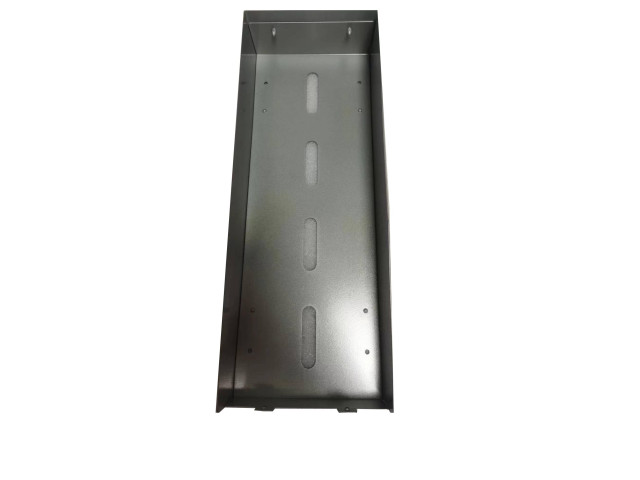

Modely video zvončekov, video telefónov ZONEWAY serie ZW-619-xx možno montovať aj pre čiastočnú povrchovú montáž (súčasťou je nerez strieška). Odporúčame utesniť pri čiastočne povrchovej montáži okolo tela napríklad neutrálnym silikónom.Bytová tabla je možné dodať / rozširovať vo variáciách uvedených nižšie.

Parametre:

• 1 tlačidlová dverné stanica s podsvietenými tlačidlami a RFID čítačkou
• kapacita RFID čítačky je 2000 čipov, typ EM, 125kHz, máme v ponuke, nastavenie RFID nastavenia v návode pre RFID na stiahnutie TU
• HD kamera s nočným videním (IR LED)
• odolný proti vandalom z nerezovej ocele / hliníkovej zliatiny
• 1,0MPx / f = 3,6 mm objektív, nastaviteľná poloha / smer
• 2-vodičový pripojenie BUS,
• rozmery: 195x130x52 mm
• pracovná teplota: -10 ° C do + 60 ° C, IP62
• komunikácie: zbernicová, dvojžilový, bez polarity

Pokiaľ niekoho zmeškáte, zistíte to tiež, pretože v pamäti monitora či na jeho SD karte bude uložený obraz zmeškaných návštevníkov. Samozrejmosťou sú široké možnosti inteligentného nastavenia od regulácie jasu a kontrastu po zníženú hlasitosť v nočnom čase. SMART monitor má aj slot na SD kartu (max. 32GB).

Obe jednotky sú vybavené kvalitným mikrofónom a reproduktorom, obe hlasitosti je možné regulovať, takže prenášaný zvuk je čistý zrozumiteľný. Hlasitosť zvonenia možno tiež užívateľsky prispôsobiť. Videozvonček umožnuje vyvolanie obrazu aj keď nikto nestlačí tlačidlo na vonkajšej jednotke zvončeka. K vonkajšiemu tlačidlu je možné taktiež pripojiť analógovú externú kameru.

Vďaka možnosti pripojenia IP modulu ZONEWAY ZW-IP môžete otvoriť vrátka aj keď práve nie ste doma. Maximálna dĺžka kábla medzi zvončekom vonku a vnútorné zobrazovacou jednotkou uvádza výrobca až 100m, v praxi odporúčam počítať s cca 80-tich metrovú vzdialeností, prípadne použiť dvojžilovú kabeláž s vyšším prierezom (cca 2,5mm2).

Vďaka IR LED diódam dobre rozpoznáte návštevníka aj za zlých svetelných podmienok. Ak sú Vaše dvere vybavené elektronickým zámkom, môžete ich priamo z vnútornej jednotky (displeje) odomknúť ručne a alebo aj diaľkovo cez mobilný telefón s Android či iOS pri dokúpení IP modulu ZW-IP.

Obe jednotky sú napájané iba jedným adaptérom. Nie je teda nutné ťahať kabeláž napájania k vonkajšej jednotke. Systém je možné kombinovať aj s prístupovými (aj biometrickými a 3D FCR) systémy Sebury či ZONEWAY. Pre bližšie informácie nás prosím kontaktujte.

Pri zapojení s viactlačidlovými vonkajšími zvonkovými tlačidlami je pre montáž potrebné vedenie od vonkajšej jednotky tlačidla zvončeka s 2-mi žilami, v praxi sa používa univerzálny UTP kábel s 8-mi žilami, kedy sa jednotlivé žily spoja, prípadne sa niektoré nechajú ako rezerva alebo pre elektrický zámok. Káble nemusí byť tienené, je žiaduce aby súbežne neviedli s vedením silnoprodého rozvodu, výbojok, žiariviek apod. Zapojenie by mal bez problémov zvládnuť aj ten menej skúsený elektrikár.

Vlastnosti a funkcie:

• Maximálny počet SMART monitorov v jednom systéme je 99
• Možnosť napojenia na inteligentné inštaláciu KNX SYSTEM
• U SMART monitorov možno nastaviť štyri rôzne hlavné režimy prevádzky:

1. vypnúť zvonenie
2. záznamník (automaticky pri každom zvonení)
3. nočný režim (možnosť stavení hlasitosti pre nočný režim)
4. nerušiť (nebude zvoniť, bude odmietať)

• Každé spojenie trvá 100 sekúnd a po tomto čase je spojenie automaticky ukončené, počas komunikácie je možné užívateľovi otvoriť zámok (tzv. Odzvoniť)
• SMART monitor podporuje audio nahrávanie aj video nahrávanie (automatický / manuálny режим)
• Monitory podporujú možnosť pripojenia externého drôtového zvončeka, max. Dobu zvonenia možno nastaviť
• Každý videodistributor (rozbočovač) ZW-504 je schopný rozbočiť video pre 4ks monitorov alebo dverných jednotiek zvončekov
• Každý power separator (zbernicový napájač) ZW-202 môže byť napojený až na 12ks monitorov
• Pre viac ako 12 účastníkov (monitorov) je potreba pripojiť zosilňovač a špeciálne napájač ZW-507
• Medzi jednotlivými účastníkmi je možné si u SMART monitorov zavolať (z jednej miestnosti do druhej)
• Vyberať je možné z 16-tich rôznych vyzváňacích melódií.
• Možnosť nastavenia automatického odomknutia u SMART monitorov pri zazvonení (každý deň možno nastaviť zvlášť časové obdobie)
• PL504, a SMART monitory a ZW-IP modul podporujú karty do veľkosti 32GB. Interná pamäť SMART monitorov 6 súborov, 2x audio. SD aj interná pamäť je cyklicky prepisovaná.
• s modulom ZW-RLV možnosť ovládania dvoch vchodov napríklad vchodu a vrát každý zvlášť a nezávisle na sebe (napríklad otvoriť len vchod / otvoriť len vráta), ovládanie ZW-RLV možné len cez monitor

Originál EN návod TU

CZ návod na stiahnutie TU

Rýchly návod a všeobecné užitočné informácie k 2D videozvončekom ZONEWAY TU
